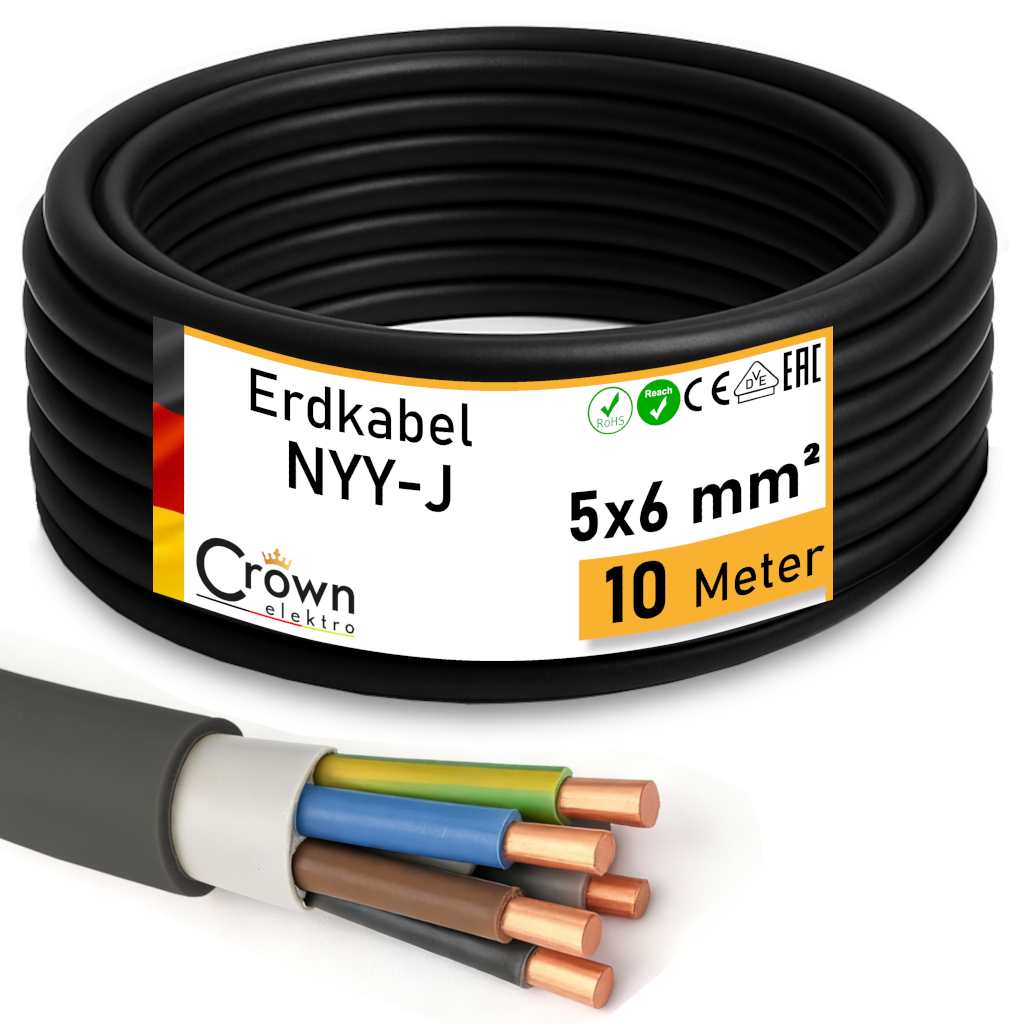

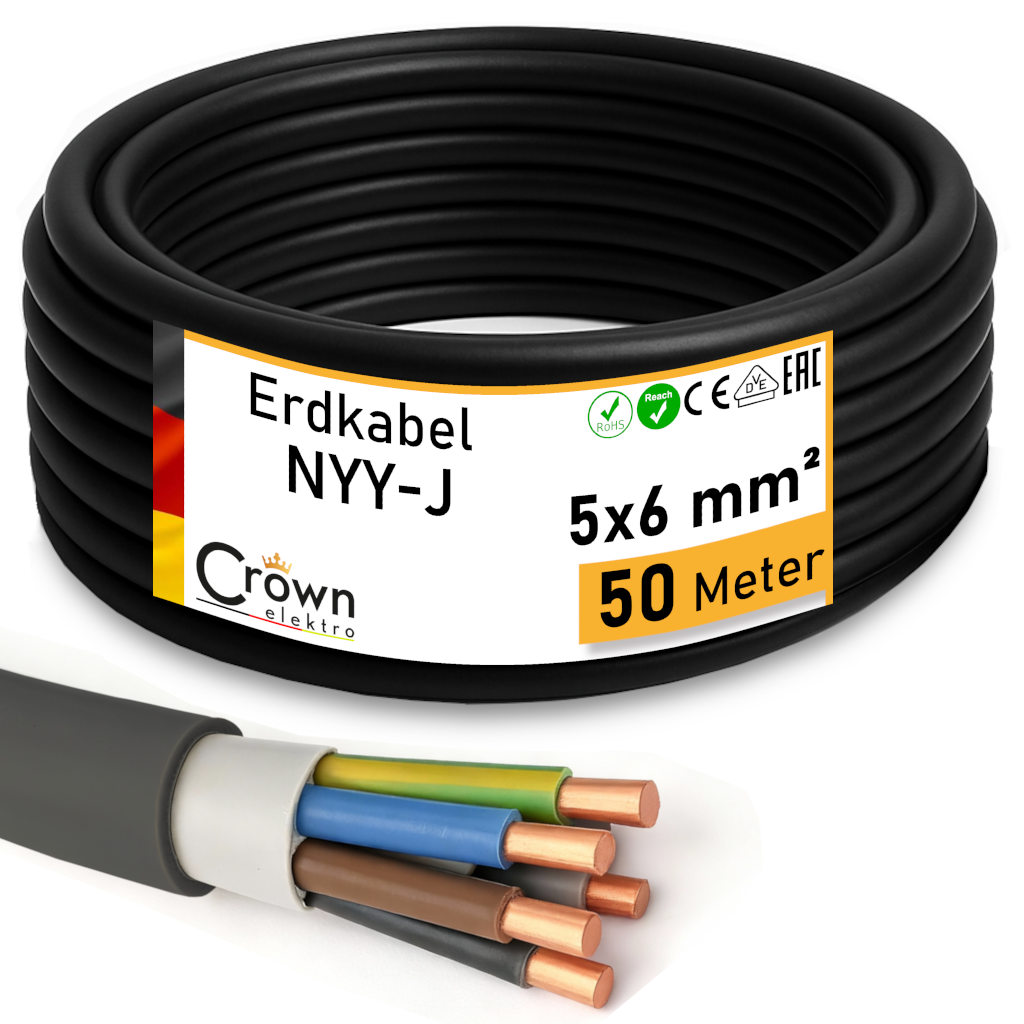

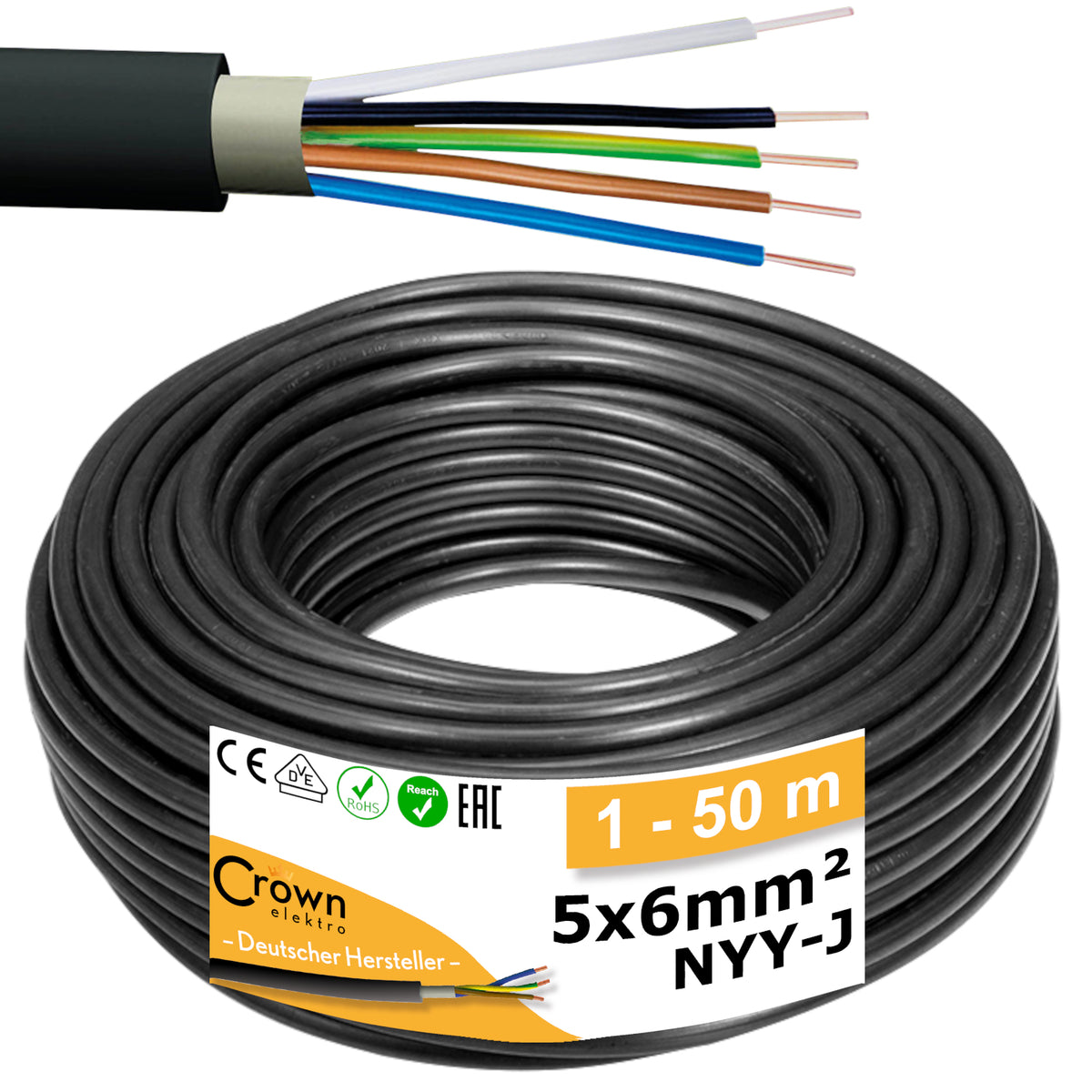

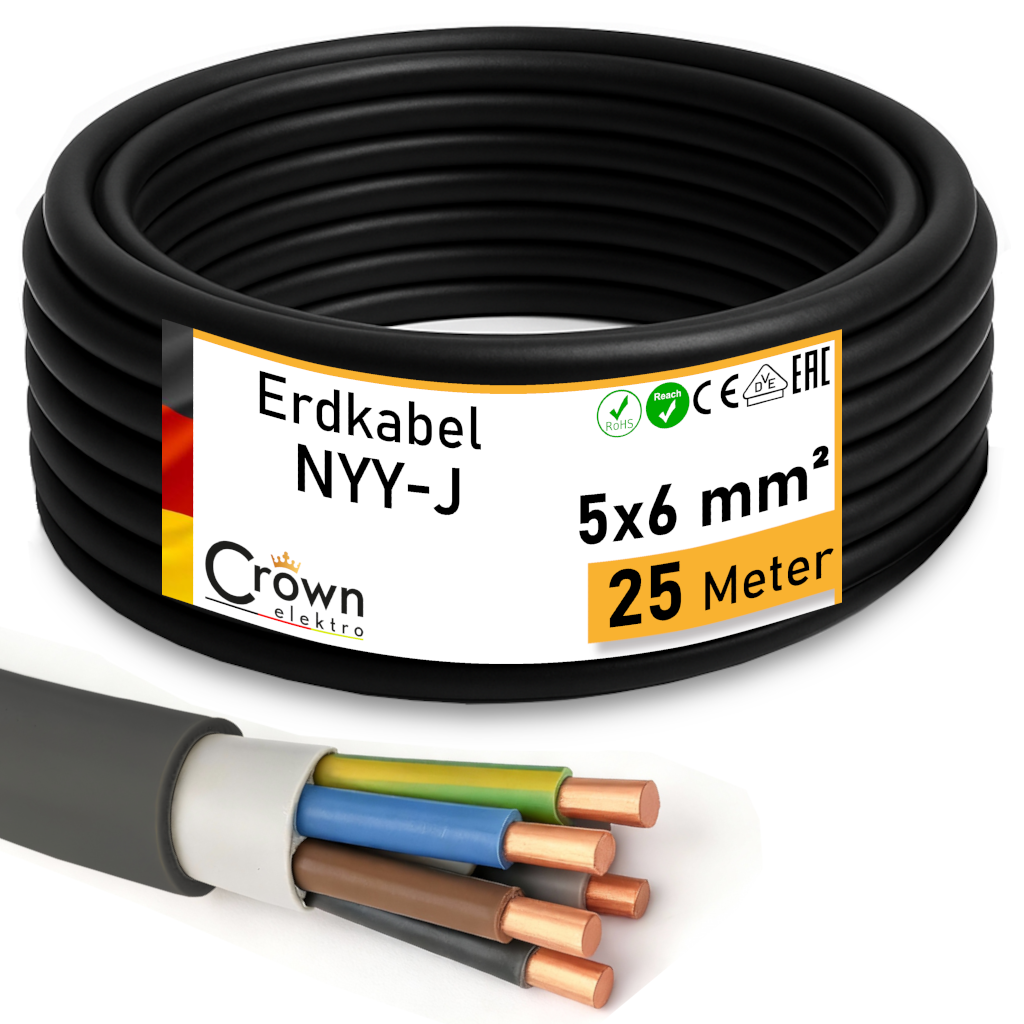

NYY-J 5x6mm² Erdkabel für Außenbereich | 1-50m

Was bedeutet NYY-J 5 × 6 mm²?

NYY-J bezeichnet eine Leitung mit PVC-Aderisolation, PVC-Außenmantel und grün-gelbem Schutzleiter. Die Angabe 5 × 6 mm² bedeutet, dass das Kabel fünf Adern besitzt, deren Kupferleiter jeweils einen Querschnitt von 6 mm² haben. Übliche Bezeichnungen sind Erdkabel, Außenkabel, Mantelleitung oder fünfadriges Stromkabel.

Wofür wird NYY-J 5 × 6 mm² verwendet?

Das Kabel kommt für feste Elektroinstallationen im Innen- und Außenbereich infrage. Typische Anwendungen sind entsprechend geplante Zuleitungen zu Garagen, Werkstätten, Nebengebäuden, Verteilungen oder elektrischen Verbrauchern. Entscheidend ist, dass Adernanzahl und Querschnitt zu den Anforderungen der Installation passen.

Was ist der Unterschied zwischen 5 × 4 mm² und 5 × 6 mm²?

Beide Leitungen besitzen fünf Adern. Bei 5 × 6 mm² ist der Querschnitt jedes einzelnen Kupferleiters größer. Bei gleicher Länge und gleichem Strom hat diese Ausführung einen geringeren elektrischen Widerstand und damit einen geringeren Spannungsfall. Welcher Querschnitt erforderlich ist, richtet sich nach dem geplanten Stromkreis.

Wie dick ist das NYY-J 5 × 6 mm²?

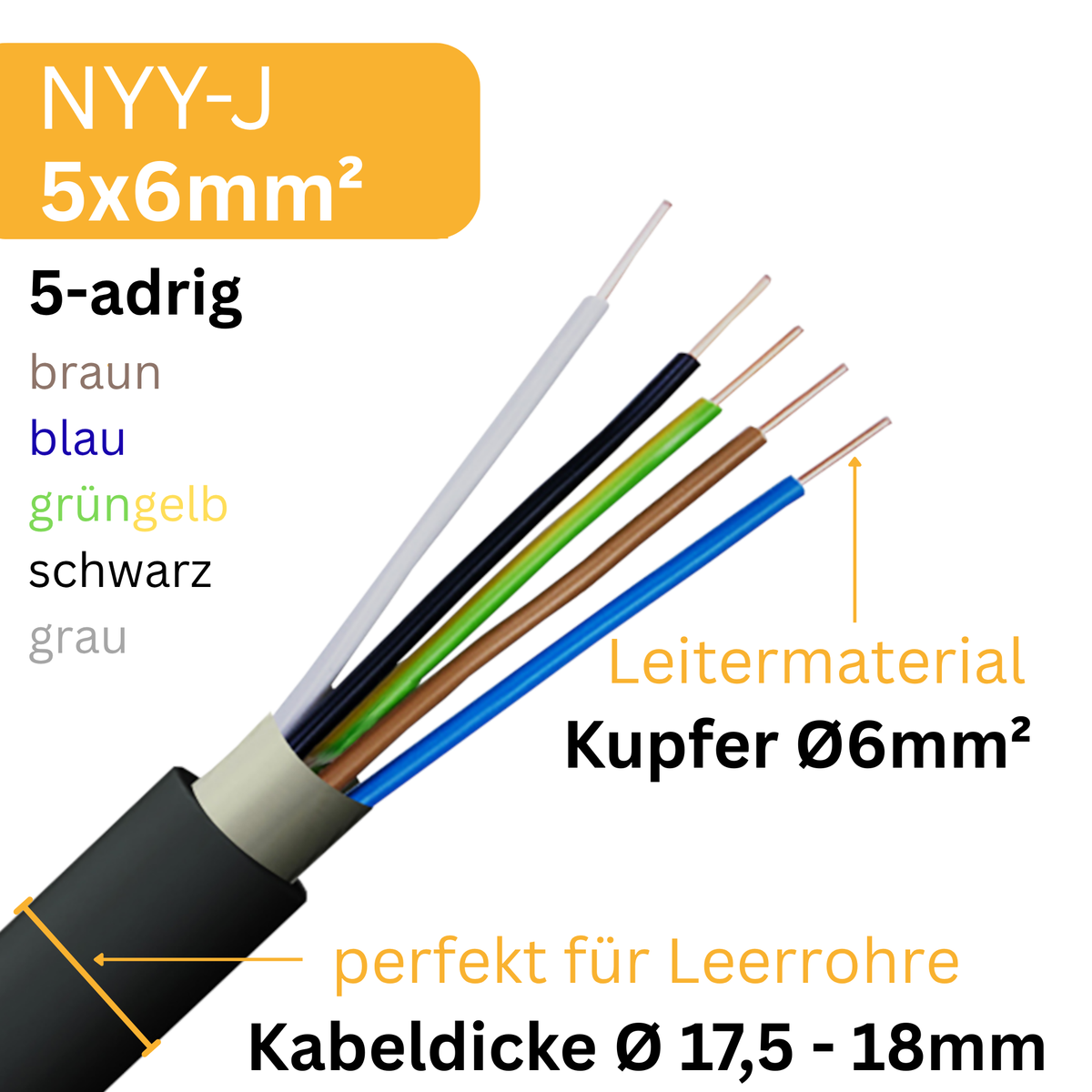

Der Außendurchmesser beträgt ca. 17,5 mm ± 0,5 mm, liegt also ungefähr zwischen 17 und 18 mm. Die Angabe 6 mm² beschreibt dagegen die Querschnittsfläche eines einzelnen Kupferleiters.

Welches Leerrohr passt zu einem Kabel mit 17,5 mm Außendurchmesser?

Entscheidend ist der nutzbare Innendurchmesser des Schutzrohrs, nicht allein seine Nenngröße. Das Rohr muss ausreichend Platz für das Kabel und den Einzug bieten. Bei längeren Strecken oder mehreren Bögen ist zusätzliche Reserve sinnvoll. Für eine Erdverlegung muss auch das Schutzrohr ausdrücklich geeignet sein.

Welche Kabelverschraubung brauche ich?

Wähle eine Kabelverschraubung, deren Klemmbereich den tatsächlichen Kabelaußendurchmesser abdeckt. Bei diesem Kabel sind ungefähr 17–18 mm zu berücksichtigen. Zusätzlich müssen Gewinde, Gehäuseanschluss und Schutzart zur Anwendung passen.

Darf das NYY-J Kabel direkt im Erdreich verlegt werden?

Ja, NYY-J ist für die feste Erdverlegung vorgesehen, sofern keine mechanischen Schäden zu erwarten sind. Der Leitungsweg und gegebenenfalls erforderlicher zusätzlicher Schutz müssen auf die örtlichen Bedingungen abgestimmt werden.

Ist NYY-J 5 × 6 mm² als Zuleitung für eine Garage geeignet?

Eine Verwendung ist möglich, wenn die Leitung für die geplante Versorgung ausreichend dimensioniert ist. Maßgeblich sind insbesondere Leitungslänge, angeschlossene Verbraucher, Verlegebedingungen und Absicherung. Eine Garage mit Beleuchtung und wenigen Steckdosen stellt andere Anforderungen als eine Werkstatt mit leistungsstarken Maschinen.

Kann ich das Kabel als Zuleitung für eine Unterverteilung verwenden?

Das Kabel kommt als Zuleitung zu einer Unterverteilung infrage, wenn die Installation entsprechend geplant ist. Der Querschnitt von 6 mm² allein bestätigt die Eignung nicht. Belastung, Leitungslänge, Absicherung und Schutzmaßnahmen müssen gemeinsam beurteilt werden.

Ist NYY-J 5 × 6 mm² für eine Wallbox geeignet?

Das Erdkabel kann als feste Wallbox-Zuleitung infrage kommen. Ob der Querschnitt ausreicht, hängt unter anderem von Ladeleistung, Leitungslänge und Verlegebedingungen ab. Auch der zulässige Anschlussquerschnitt der Wallbox muss berücksichtigt werden. Die Auslegung sollte eine Elektrofachkraft übernehmen.

Wie viel Ampere oder kW sind bei 6 mm² möglich?

Eine allgemeingültige Belastungsgrenze lässt sich aus dem Leiterquerschnitt allein nicht bestimmen. Entscheidend sind unter anderem Verlegeart, Umgebungstemperatur, Anzahl belasteter Adern und Bündelung mit weiteren Leitungen. Für eine Leistungsangabe in kW spielen zusätzlich Anschlussart und Verbraucher eine Rolle. Die Absicherung muss zur gesamten Installation passen.

Wie lang darf eine Leitung mit 5 × 6 mm² sein?

Die maximal geeignete Leitungslänge hängt von Belastung, Absicherung und zulässigem Spannungsfall ab. Eine angebotene Lieferlänge ist daher keine automatische Freigabe für einen entsprechend langen Stromkreis. Gerade bei langen Zuleitungen kann ein größerer Querschnitt erforderlich sein.

Was ist der Unterschied zwischen NYY-J und NYM-J?

NYY-J ist ein schwarzes Erdkabel, das unter anderem für die feste Verlegung im Erdreich vorgesehen ist. NYM-J ist eine meist graue Mantelleitung für Gebäudeinstallationen und nicht für die direkte Erdverlegung bestimmt. Die Auswahl richtet sich nach dem geplanten Verlegeort.

Kann das Erdkabel auch innerhalb von Gebäuden verwendet werden?

Ja, NYY-J eignet sich auch für feste Installationen im Innenbereich. Zusätzliche Anforderungen des jeweiligen Gebäudes oder Installationsbereichs, beispielsweise an den Brandschutz, müssen berücksichtigt werden.

Welche Farben haben die fünf Adern?

Die Adern sind braun, schwarz, grau, blau und grün-gelb gekennzeichnet. Die grün-gelbe Ader ist der Schutzleiter.

Ist das Kabel als bewegliche Verlängerungsleitung geeignet?

Das NYY-J 5 × 6 mm² ist für die feste Verlegung vorgesehen. Für bewegliche Verlängerungsleitungen, Kabeltrommeln oder regelmäßig bewegte Geräteanschlüsse ist eine dafür geeignete flexible Leitung erforderlich.

Wird die bestellte Kabellänge am Stück geliefert?

Ja, die in der Variante ausgewählte Länge wird am Stück geliefert. Plane den vollständigen Leitungsweg einschließlich ausreichender Anschlussreserve ein.

Von welchem Hersteller stammt das Kabel?

Je nach Lagerbestand und Liefercharge erhältst du das Kabel von XBK-Kabel, Prysmian oder Waskönig + Walter. Deshalb kann der Hersteller von der Produktabbildung abweichen.
