WAGO 221-413 Hebelklemmen 3-polig 50 Stück OVP

Was ist die WAGO 221-413?

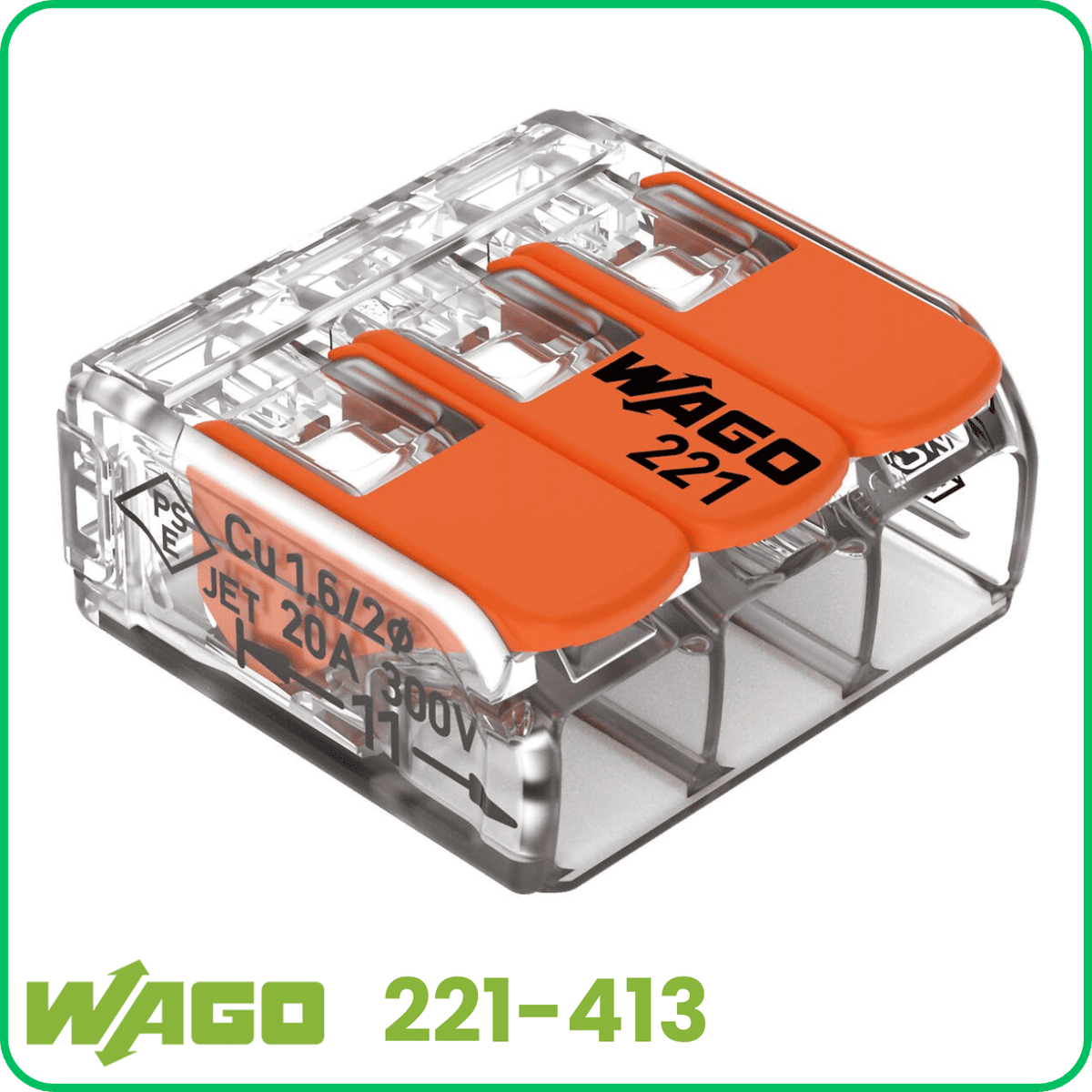

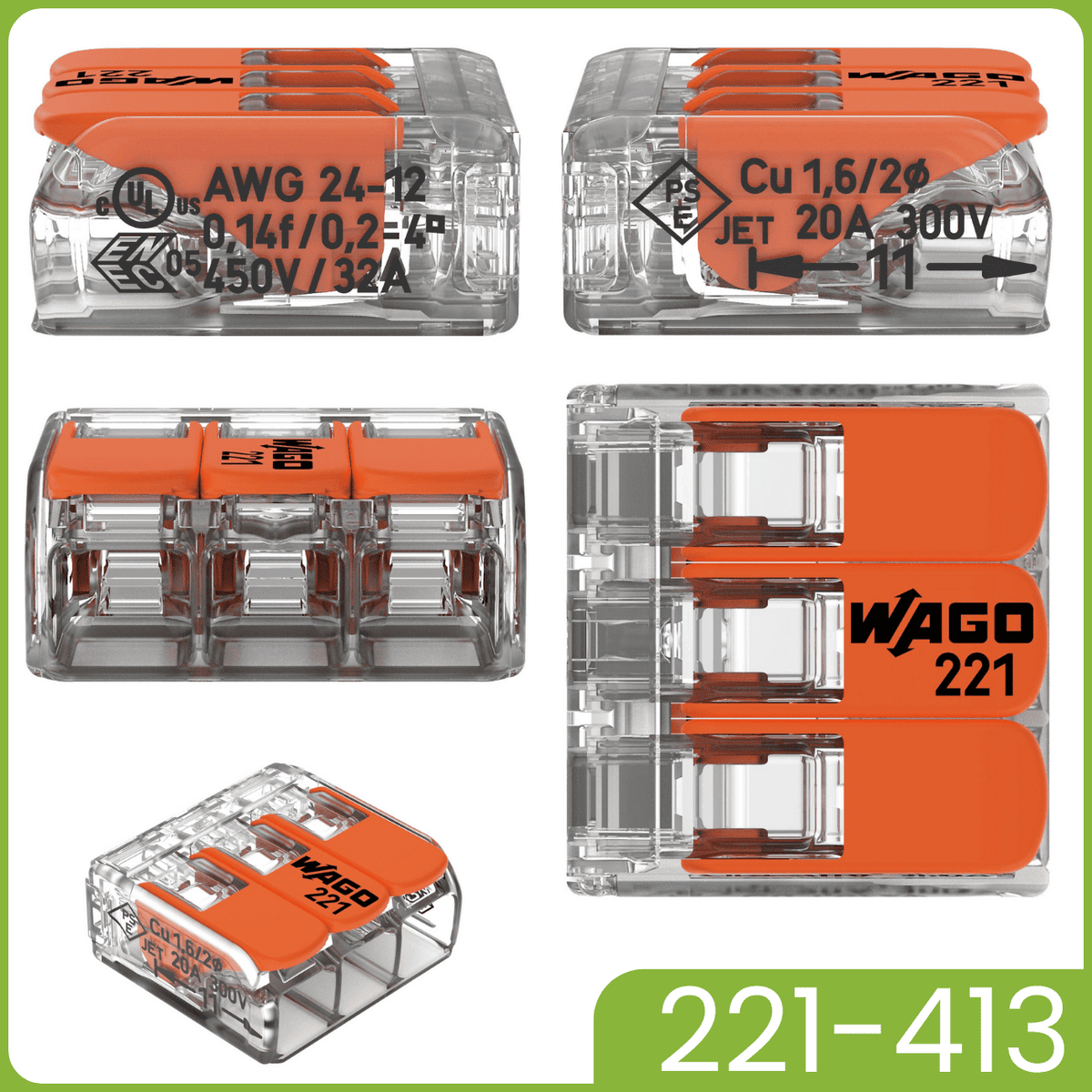

Die WAGO 221-413 ist eine kompakte Verbindungsklemme mit drei Hebeln zum Verbinden von bis zu drei elektrischen Leitern. Sie wird auch als WAGO Hebelklemme, Kabelverbinder oder 3-Leiter-Verbindungsklemme bezeichnet. Das transparente Gehäuse erleichtert die Sichtkontrolle der eingeführten Leiter.

Sind die drei Anschlüsse miteinander verbunden?

Ja. Alle drei Klemmstellen sind intern elektrisch verbunden und bilden ein gemeinsames Potenzial. Die Klemme eignet sich beispielsweise zum Verbinden einer Zuleitung mit zwei weiterführenden Leitern desselben Potenzials. Außenleiter, Neutralleiter und Schutzleiter dürfen nicht gemeinsam in dieselbe Klemme gesteckt werden.

Für welche Leiter ist die WAGO 221-413 geeignet?

Die Hebelklemme eignet sich für eindrähtige, mehrdrähtige und feindrähtige Kupferleiter. Damit lassen sich sowohl starre Installationsadern als auch flexible Kupferlitzen anschließen. Entscheidend ist der Querschnitt der einzelnen Ader, nicht der Durchmesser des gesamten Kabels.

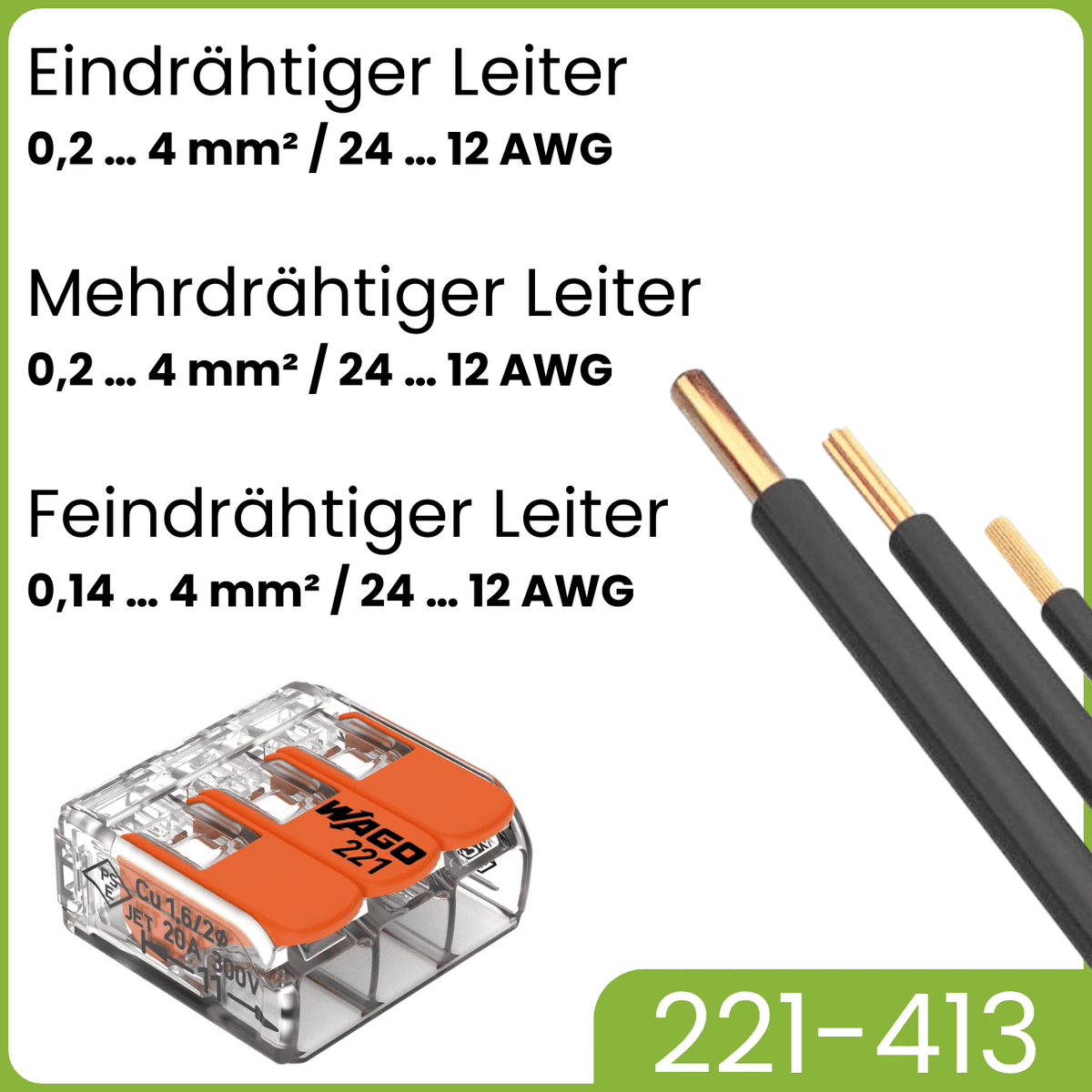

Welche Leiterquerschnitte passen in die WAGO 221-413?

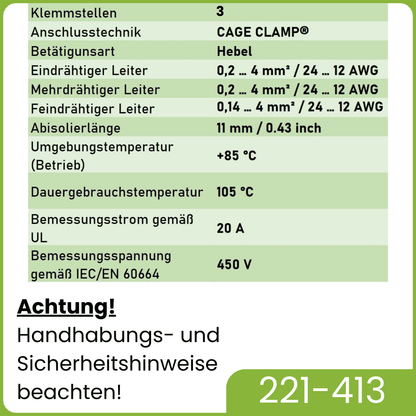

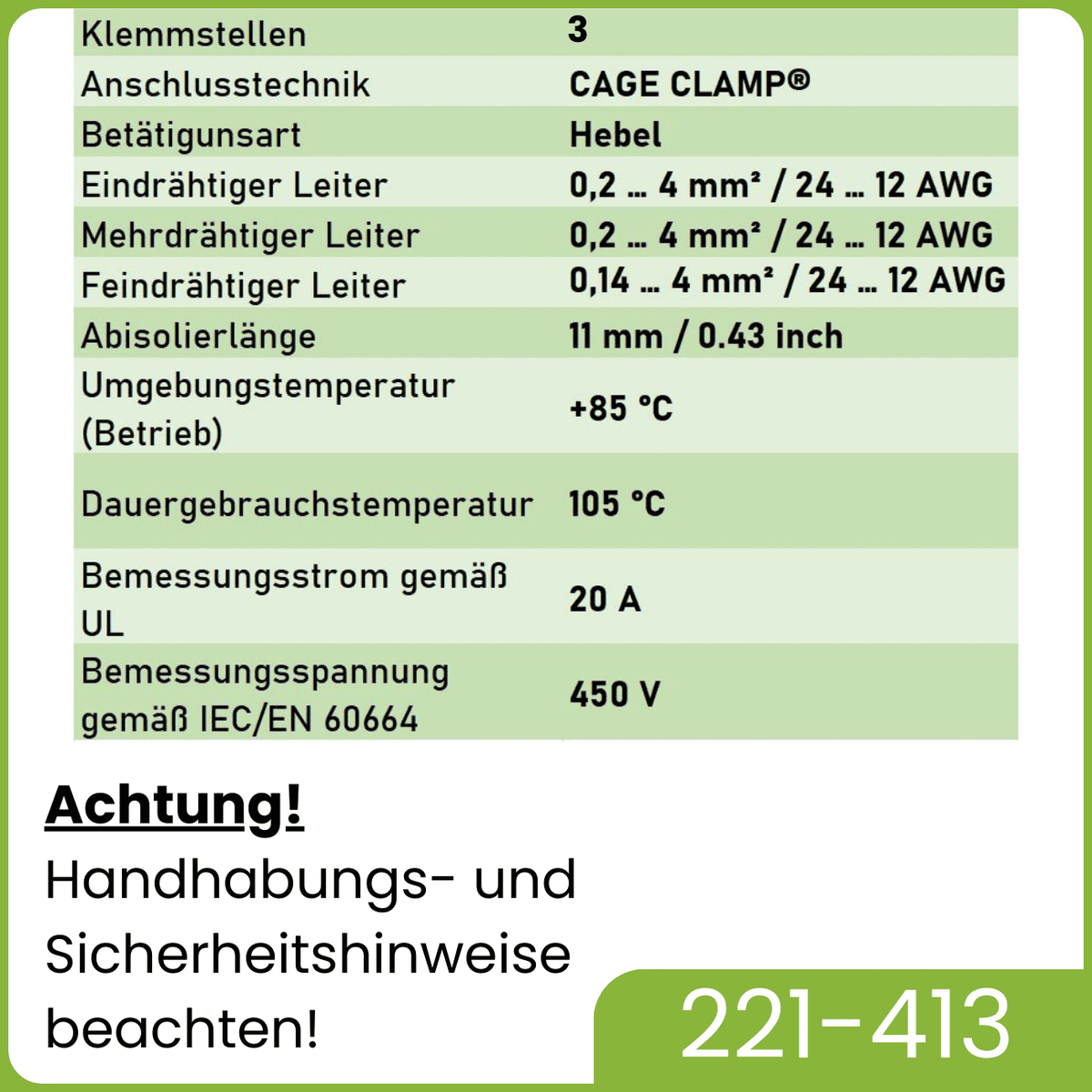

Die zulässigen Anschlussbereiche unterscheiden sich nach Leiterart:

• Eindrähtige Kupferleiter: 0,2–4 mm²
• Mehrdrähtige Kupferleiter: 0,2–4 mm²
• Feindrähtige Kupferleiter: 0,14–4 mm²

Gängige Querschnitte wie 1,5 mm², 2,5 mm² und 4 mm² liegen damit innerhalb der angegebenen Bereiche. Für Leiter mit 6 mm² ist die WAGO 221-413 nicht vorgesehen.

Kann ich unterschiedliche Querschnitte und Leiterarten miteinander verbinden?

Ja. Die WAGO 221-413 Hebelklemme ermöglicht die Verbindung unterschiedlicher Kupferleiterarten und Querschnitte innerhalb der zulässigen Anschlussbereiche. So lassen sich beispielsweise starre Installationsadern mit flexiblen Leuchtenadern verbinden. Die Absicherung muss auch zum kleineren angeschlossenen Leiterquerschnitt passen.

Benötige ich für flexible Litzen Aderendhülsen?

Für feindrähtige Kupferleiter sind keine Aderendhülsen erforderlich. Die abisolierte Litze kann direkt angeschlossen werden. Dabei müssen sämtliche Einzeldrähte vollständig in der Klemmstelle sitzen.

Wie wird die WAGO 221-413 angeschlossen?

Der Anschluss erfolgt im spannungsfreien Zustand: Leiter passend abisolieren, den orangefarbenen Hebel vollständig öffnen, den Leiter bis zum Anschlag einführen und den Hebel schließen. Anschließend den korrekten Sitz prüfen. Die Hebel werden ohne Werkzeug betätigt; zum Abisolieren ist ein geeignetes Werkzeug erforderlich.

Müssen alle drei Klemmstellen belegt sein?

Nein. Du kannst die 3-Leiter-Klemme auch mit zwei Leitern verwenden und den dritten Anschluss frei lassen. Der ungenutzte Hebel sollte geschlossen bleiben. Die freie Klemmstelle gehört weiterhin zum gemeinsamen Potenzial der Klemme.

Darf ich mehrere Adern in eine Öffnung stecken?

Nein. Jede Klemmstelle ist für einen einzelnen Leiter vorgesehen. Die WAGO 221-413 nimmt insgesamt bis zu drei Leiter auf. Für mehr Anschlüsse auf demselben Potenzial benötigst du eine entsprechend ausgelegte Klemme.

Kann ich die WAGO Hebelklemme wieder öffnen und erneut verwenden?

Ja. Durch Öffnen des jeweiligen Hebels lässt sich der Leiter im spannungsfreien Zustand wieder lösen. Eine saubere und unbeschädigte Klemme kann erneut verwendet werden. Bei sichtbaren Schäden oder Anzeichen von Überhitzung sollte sie ersetzt werden.

Ist die WAGO 221-413 für Lampen und Leuchten geeignet?

Ja, die Klemme eignet sich für passende Leiterverbindungen bei der Leuchteninstallation. Die drei Anschlüsse ermöglichen beispielsweise die Verbindung einer Zuleitung mit zwei weiterführenden Leitern desselben Potenzials. Für Außenleiter, Neutralleiter und Schutzleiter werden jeweils separate Klemmen benötigt.

Kann ich mit einer WAGO 221-413 ein dreiadriges Kabel verbinden?

Eine einzelne WAGO 221-413 verbindet drei einzelne Leiter auf einem gemeinsamen Potenzial. Sie bietet keine drei voneinander getrennten Verbindungen. Um zwei dreiadrige Kabel mit Außenleiter, Neutralleiter und Schutzleiter zu verbinden, sind daher drei separate Verbindungsklemmen erforderlich.

Ist die WAGO 221-413 wasserdicht und für den Außenbereich geeignet?

Die Klemme allein ist nicht wasserdicht. Für feuchte Bereiche oder Außeninstallationen ist ein zum Einsatzort passender Schutz erforderlich. WAGO bietet unter anderem kompatible Gelboxen an. Beachte bei der Auswahl die Herstellervorgaben zur Kombination aus Klemme, Feuchtigkeitsschutz und gegebenenfalls zusätzlichem Gehäuse.

Was ist der Unterschied zwischen WAGO 221-412, 221-413 und 221-415?

Der wesentliche Unterschied ist die Anzahl der anschließbaren Leiter:

• WAGO 221-412: für 2 Leiter
• WAGO 221-413: für 3 Leiter
• WAGO 221-415: für 5 Leiter

Innerhalb jeder Klemme sind sämtliche Anschlüsse elektrisch miteinander verbunden. Wähle die Ausführung danach, wie viele Leiter du auf einem gemeinsamen Potenzial verbinden möchtest.
