WAGO 221-412 Hebelklemmen 2-polig 100 Stück OVP

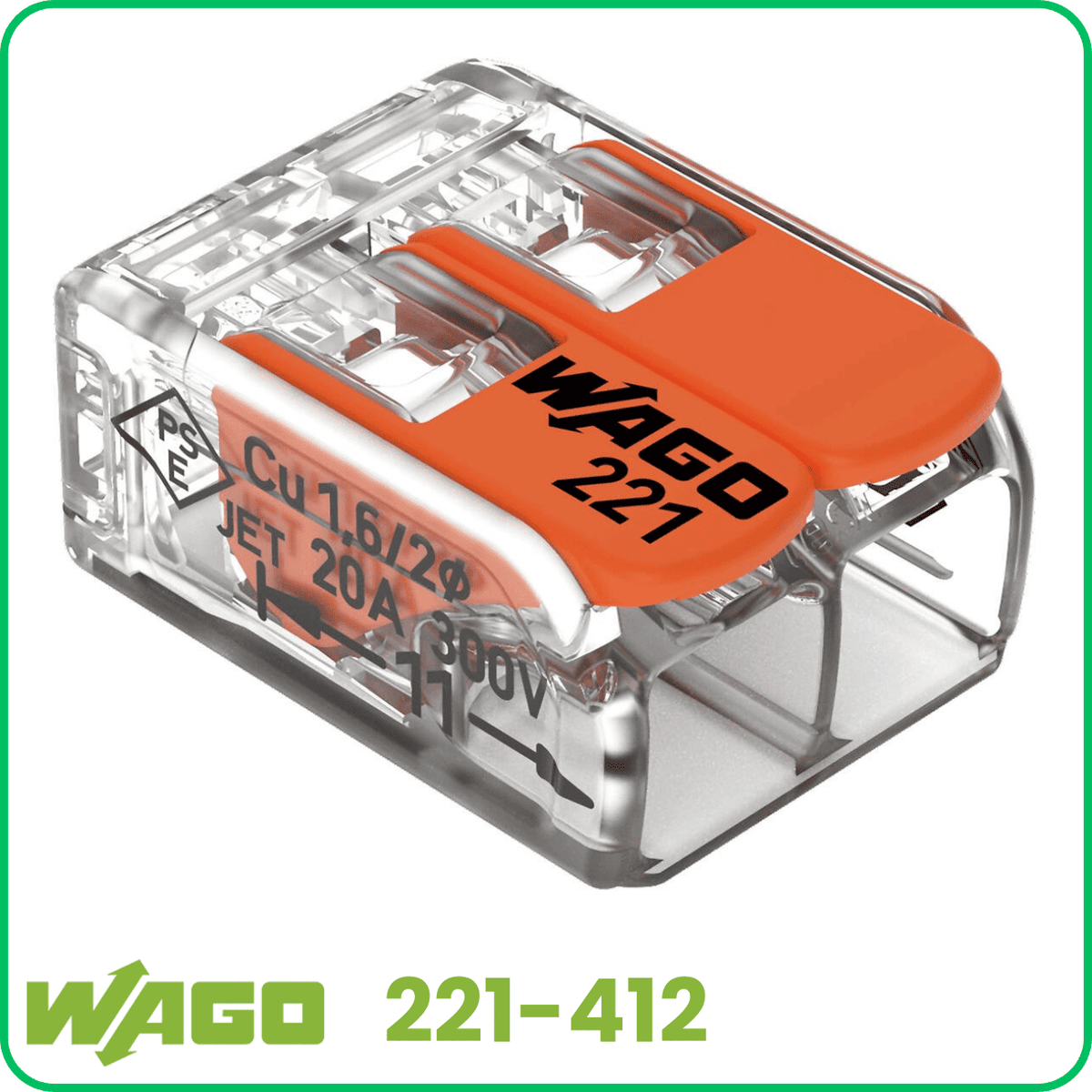

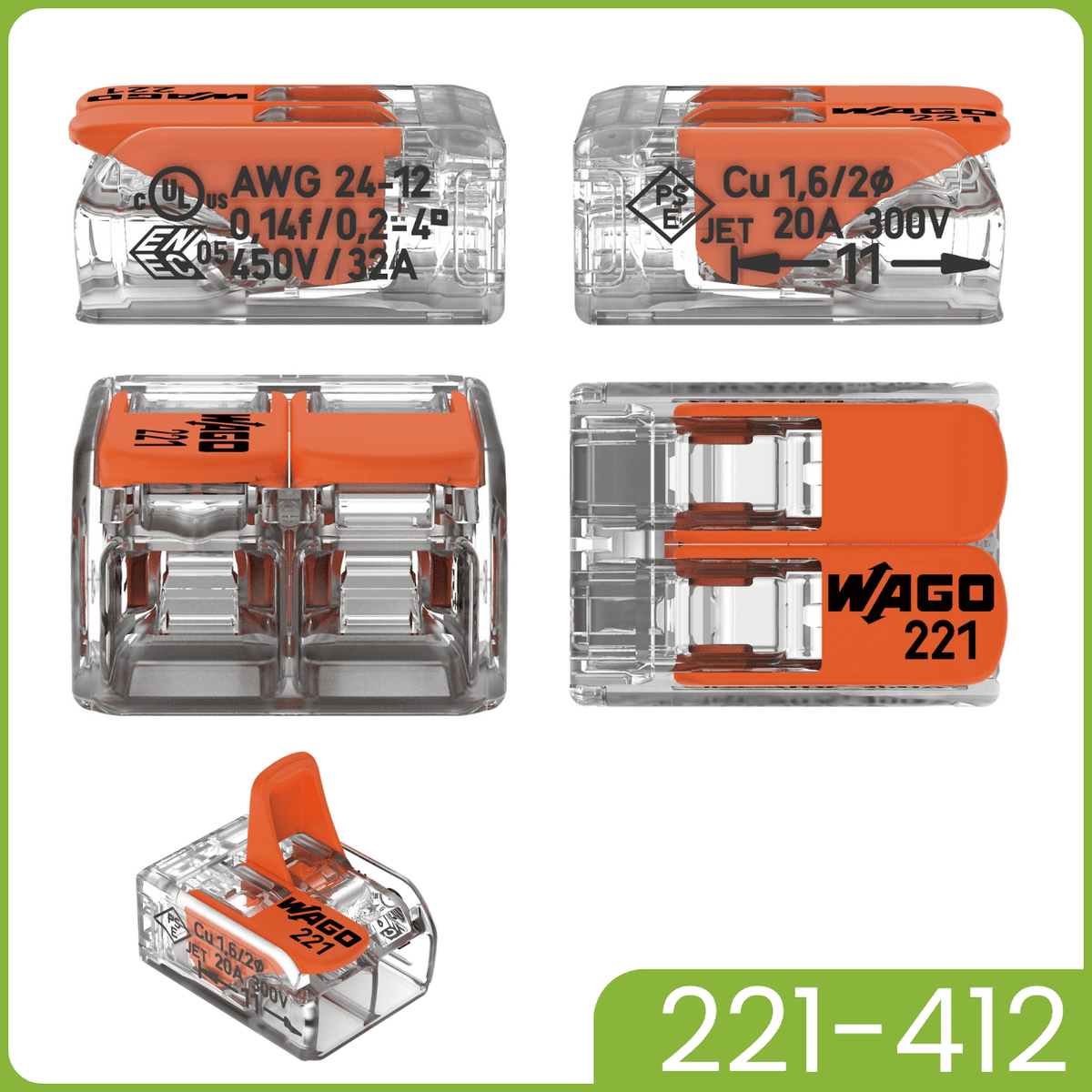

Was ist die WAGO 221-412?

Die WAGO 221-412 ist eine kompakte Verbindungsklemme mit zwei Hebeln, die zwei elektrische Leiter miteinander verbindet. Sie wird auch als WAGO Hebelklemme, Kabelverbinder oder Verbindungsklemme für 2 Leiter bezeichnet. Das transparente Gehäuse erleichtert die Sichtkontrolle der eingeführten Leiter.

Sind die beiden Anschlüsse miteinander verbunden?

Ja. Die beiden Klemmstellen sind intern elektrisch verbunden und bilden ein gemeinsames Potenzial. Die Klemme verbindet beispielsweise zwei zusammengehörige Leiter. Außenleiter und Neutralleiter dürfen nicht gemeinsam in dieselbe Klemme gesteckt werden, da dadurch ein Kurzschluss entsteht.

Für welche Kabel und Leiter ist die WAGO 221-412 geeignet?

Die Hebelklemme eignet sich für eindrähtige, mehrdrähtige und feindrähtige Kupferleiter. Damit lassen sich sowohl starre Adern aus Installationsleitungen als auch flexible Kupferlitzen anschließen. Entscheidend ist der Querschnitt der einzelnen Ader, nicht der Außendurchmesser des gesamten Kabels.

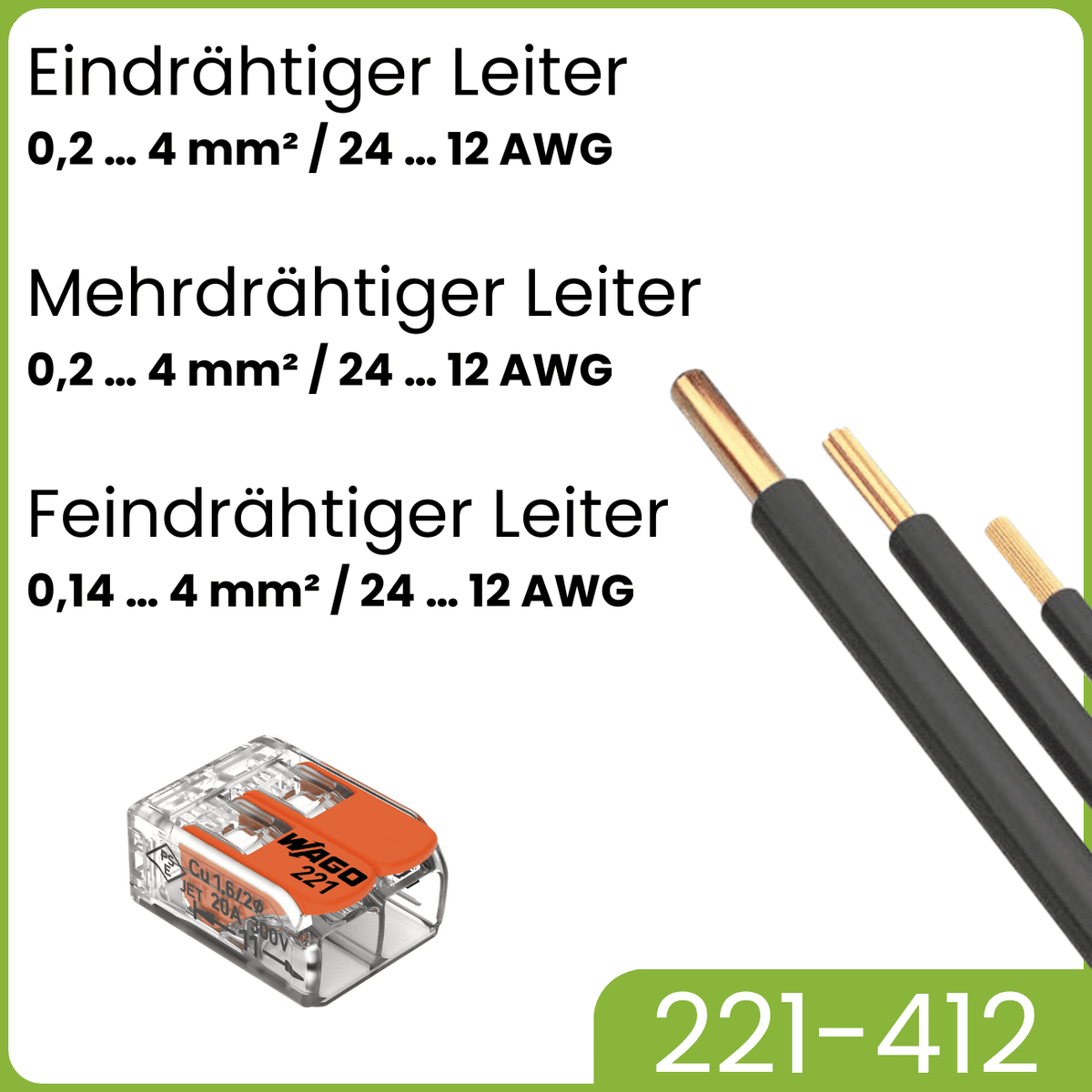

Welche Leiterquerschnitte passen in die WAGO 221-412?

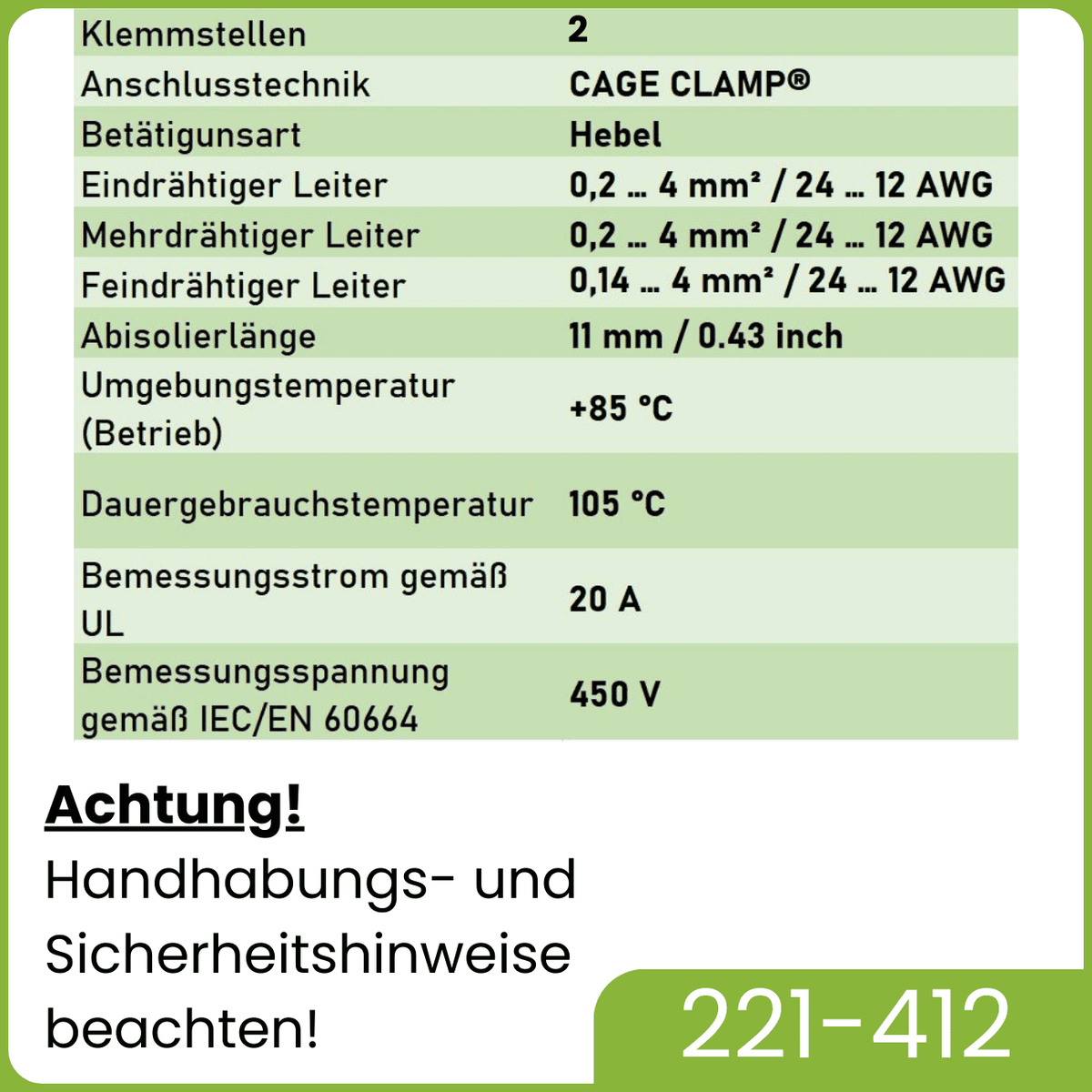

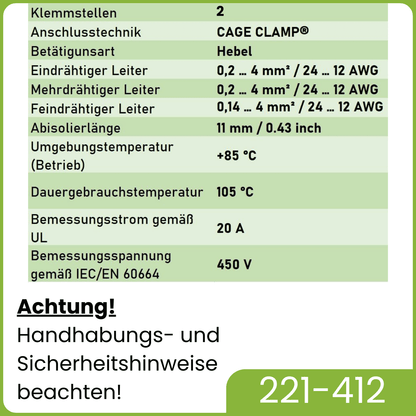

Die zulässigen Anschlussbereiche unterscheiden sich nach Leiterart:

• Eindrähtige Kupferleiter: 0,2–4 mm²
• Mehrdrähtige Kupferleiter: 0,2–4 mm²
• Feindrähtige Kupferleiter: 0,14–4 mm²

Damit sind beispielsweise 1,5 mm², 2,5 mm² und 4 mm² innerhalb der angegebenen Anschlussbereiche. Leiter mit 6 mm² passen nicht zur WAGO 221-412.

Kann ich starre und flexible Leiter miteinander verbinden?

Ja. Die WAGO 221-412 Hebelklemme ermöglicht die Verbindung unterschiedlicher Kupferleiterarten und Querschnitte innerhalb der zulässigen Bereiche. So lässt sich beispielsweise eine starre Installationsader mit einer flexiblen Leuchtenader verbinden. Die Absicherung muss zur gesamten Installation einschließlich des kleineren Leiterquerschnitts passen.

Benötige ich für flexible Litzen Aderendhülsen?

Für den direkten Anschluss feindrähtiger Kupferleiter sind keine Aderendhülsen erforderlich. Die abisolierte Litze kann unmittelbar geklemmt werden. Dabei müssen alle Einzeldrähte vollständig in der Klemmstelle sitzen.

Wie wird die WAGO Hebelklemme angeschlossen?

Der Anschluss erfolgt im spannungsfreien Zustand: Leiter passend abisolieren, den orangefarbenen Hebel vollständig öffnen, den Leiter bis zum Anschlag einführen und den Hebel schließen. Anschließend den korrekten Sitz kontrollieren. Für die Hebelbetätigung ist kein Werkzeug erforderlich; zum Abisolieren wird ein geeignetes Werkzeug benötigt.

Wie weit muss ich die Leiter abisolieren?

Die vorgeschriebene Abisolierlänge beträgt 11 mm. Achte darauf, den Kupferleiter beim Abisolieren nicht zu beschädigen. Das transparente Gehäuse unterstützt die Kontrolle, ob der Leiter vollständig eingeführt wurde.

Kann ich die WAGO 221-412 wieder öffnen?

Ja. Durch Öffnen des jeweiligen Hebels lässt sich der Leiter im spannungsfreien Zustand wieder lösen. Eine unbeschädigte und saubere Klemme kann erneut verwendet werden. Bei sichtbaren Schäden oder Anzeichen von Überhitzung sollte sie ersetzt werden.

Darf ich zwei Adern in eine Klemmöffnung stecken?

Nein. Jede Klemmstelle ist für einen Leiter vorgesehen. Die WAGO 221-412 nimmt insgesamt zwei Leiter auf. Wenn du mehr Leiter auf einem gemeinsamen Potenzial verbinden möchtest, benötigst du eine entsprechend ausgelegte Verbindungsklemme.

Für welche Spannung und Stromstärke ist die Klemme ausgelegt?

Das Herstellerdatenblatt nennt 450 V Bemessungsspannung und 32 A Bemessungsstrom nach den dort angegebenen IEC/EN-Bedingungen. Diese Werte sind keine pauschale Freigabe, jeden angeschlossenen Leiter mit 32 A zu belasten. Querschnitt, Verlegeart und Absicherung der Leitungen bleiben maßgeblich.

Ist die WAGO 221-412 für Lampen und Leuchten geeignet?

Ja, die Klemme eignet sich für passende Leiterverbindungen bei der Leuchteninstallation, beispielsweise zwischen einer starren Kupferader und einer flexiblen Anschlussader. Für unterschiedliche Potenziale wie Außenleiter, Neutralleiter und Schutzleiter werden jeweils separate Klemmen benötigt.

Ist die WAGO 221-412 wasserdicht?

Die Klemme allein ist nicht wasserdicht. Für Bereiche mit Feuchtigkeit ist ein geeignetes Schutzkonzept erforderlich. WAGO bietet hierfür unter anderem passende Gelboxen an. Die Kombination und das erforderliche Gehäuse müssen entsprechend den Herstellervorgaben und dem Einsatzort ausgewählt werden.

Was ist der Unterschied zwischen WAGO 221-412, 221-413 und 221-415?

Der wesentliche Unterschied ist die Anzahl der anschließbaren Leiter:

• WAGO 221-412: für 2 Leiter
• WAGO 221-413: für 3 Leiter
• WAGO 221-415: für 5 Leiter

Innerhalb jeder dieser Klemmen sind die Anschlüsse elektrisch miteinander verbunden. Wähle die Ausführung danach, wie viele Leiter du auf einem gemeinsamen Potenzial verbinden möchtest.
