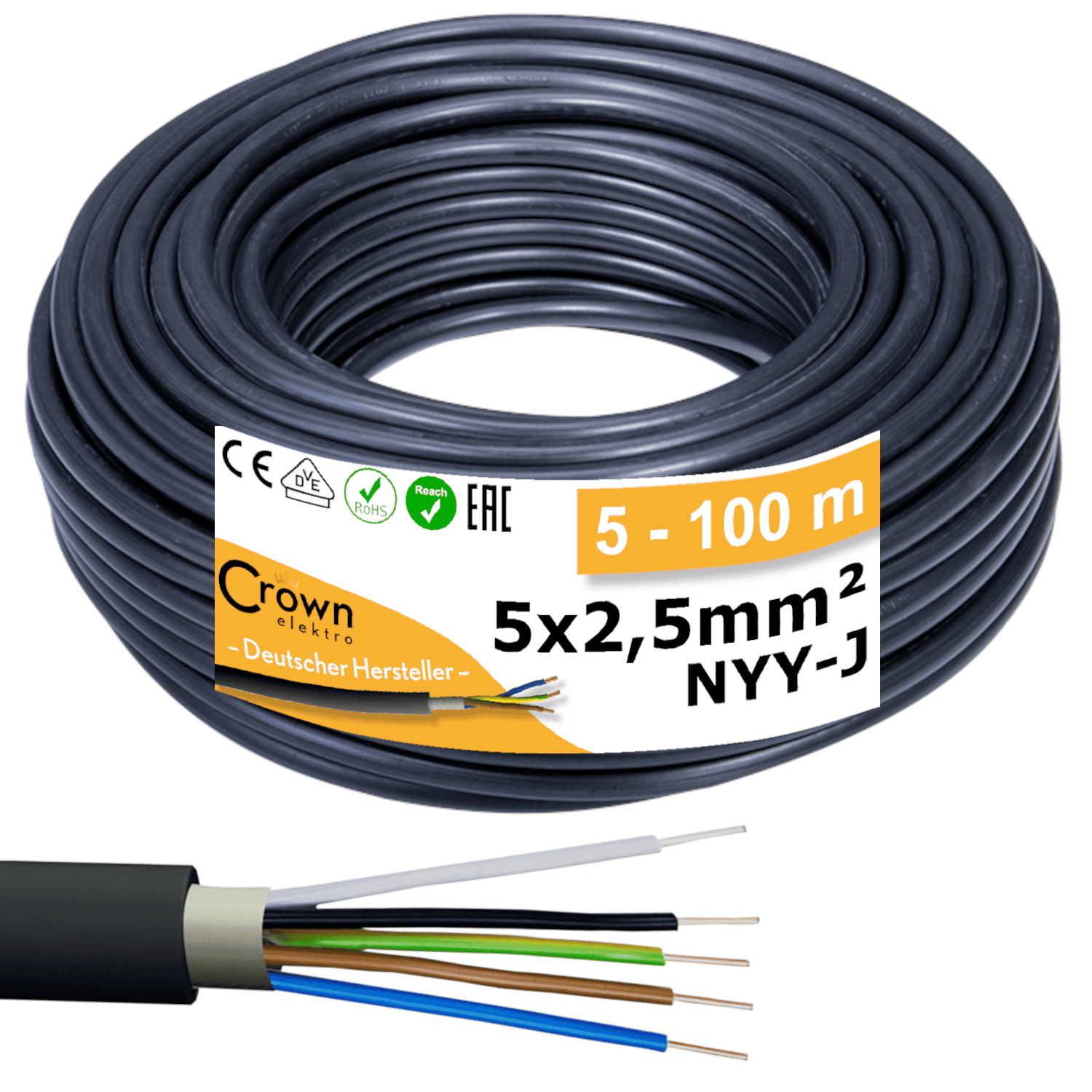

NYY-J 5x2,5mm² Erdkabel für Außenbereich | 5-100m

Was bedeutet NYY-J 5 × 2,5 mm²?

NYY-J bezeichnet eine Leitung mit PVC-Aderisolation, PVC-Außenmantel und grün-gelbem Schutzleiter. Die Angabe 5 × 2,5 mm² bedeutet, dass das Kabel fünf Adern besitzt, deren Kupferleiter jeweils einen Querschnitt von 2,5 mm² haben. Übliche Bezeichnungen sind Erdkabel, Außenkabel, Mantelleitung oder fünfadriges Stromkabel.

Wofür wird ein fünfadriges Erdkabel verwendet?

Ein fünfadriges Kabel kommt zum Einsatz, wenn zusätzliche Leiter für Anschluss- oder Schaltfunktionen benötigt werden. Mögliche Anwendungen sind entsprechend geplante Zuleitungen, Drehstrominstallationen oder Außenbeleuchtungen mit mehreren Schaltgruppen. Die konkrete Eignung richtet sich nach den Anforderungen des jeweiligen Stromkreises.

Was ist der Unterschied zwischen 3 × 2,5 mm² und 5 × 2,5 mm²?

Beide Ausführungen besitzen einen Leiterquerschnitt von 2,5 mm² je Ader. Die dreiadrige Leitung hat drei, die fünfadrige Leitung fünf Adern. Zusätzliche Adern ermöglichen weitere Anschlussfunktionen, erhöhen aber nicht automatisch die zulässige Belastung des einzelnen Leiters.

Was unterscheidet 5 × 1,5 mm² von 5 × 2,5 mm²?

Die Anzahl der Adern ist gleich, der Leiterquerschnitt ist unterschiedlich. Bei gleichem Material, gleicher Länge und gleichem Strom hat die Leitung mit 2,5 mm² einen geringeren Spannungsfall als die Ausführung mit 1,5 mm². Welcher Querschnitt benötigt wird, hängt von der Installation ab.

Darf das NYY-J Kabel direkt im Erdreich verlegt werden?

Ja, NYY-J ist für die feste Erdverlegung vorgesehen, sofern keine mechanischen Schäden zu erwarten sind. Die Ausführung des Leitungswegs und gegebenenfalls notwendiger zusätzlicher Schutz müssen auf die örtlichen Bedingungen abgestimmt werden.

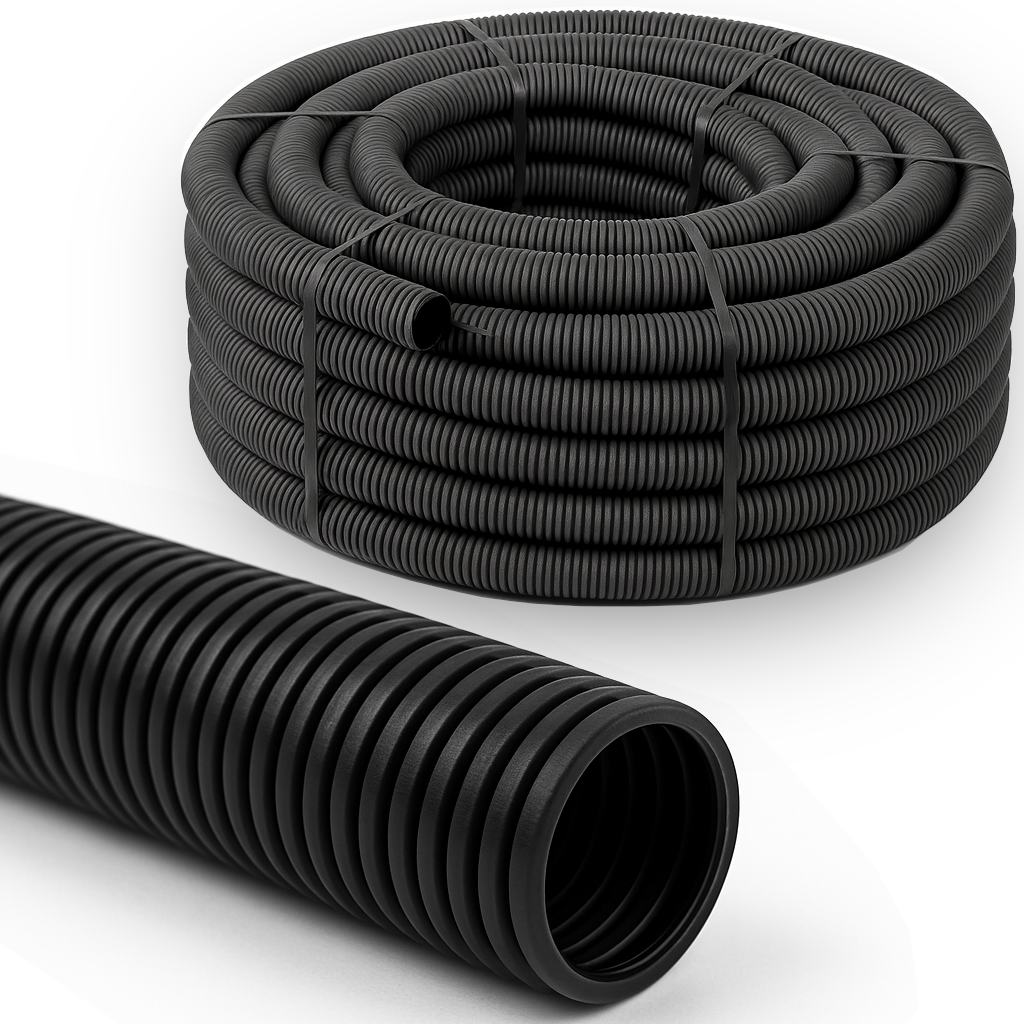

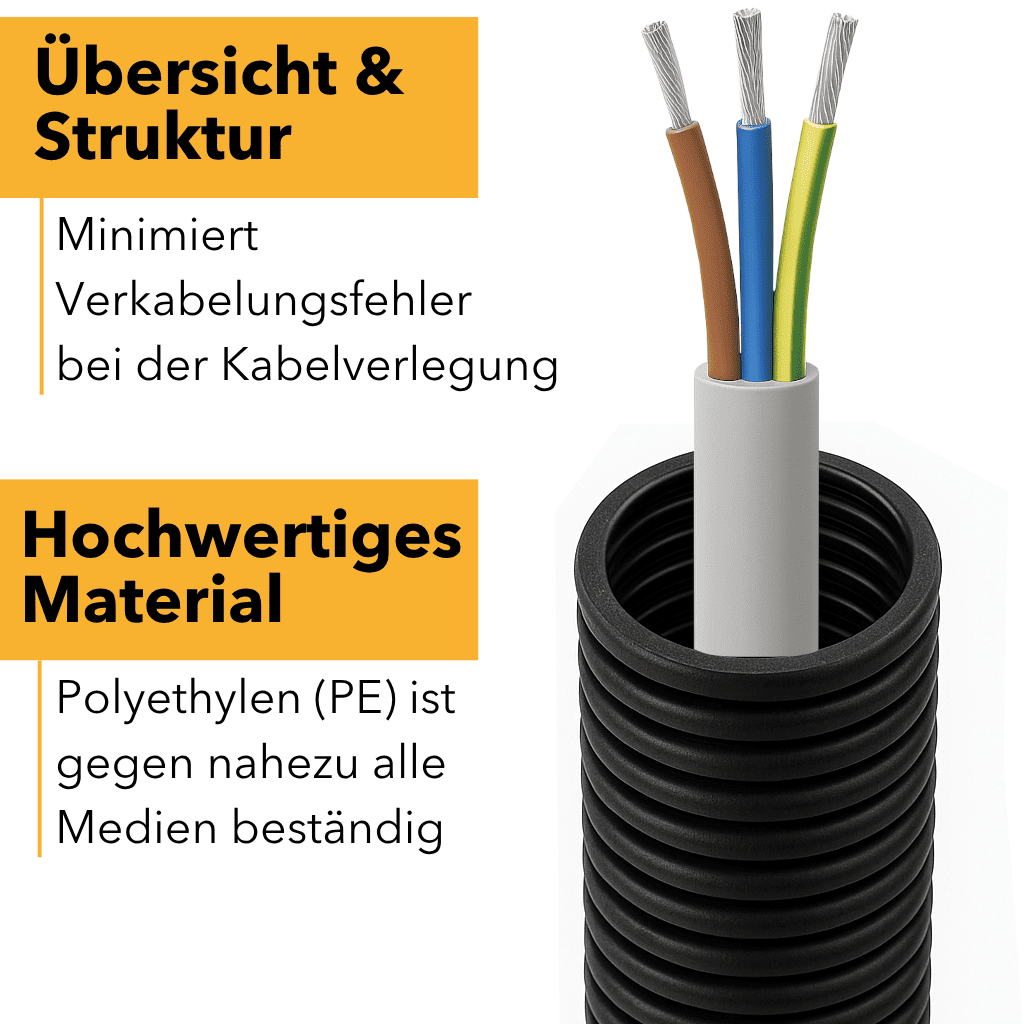

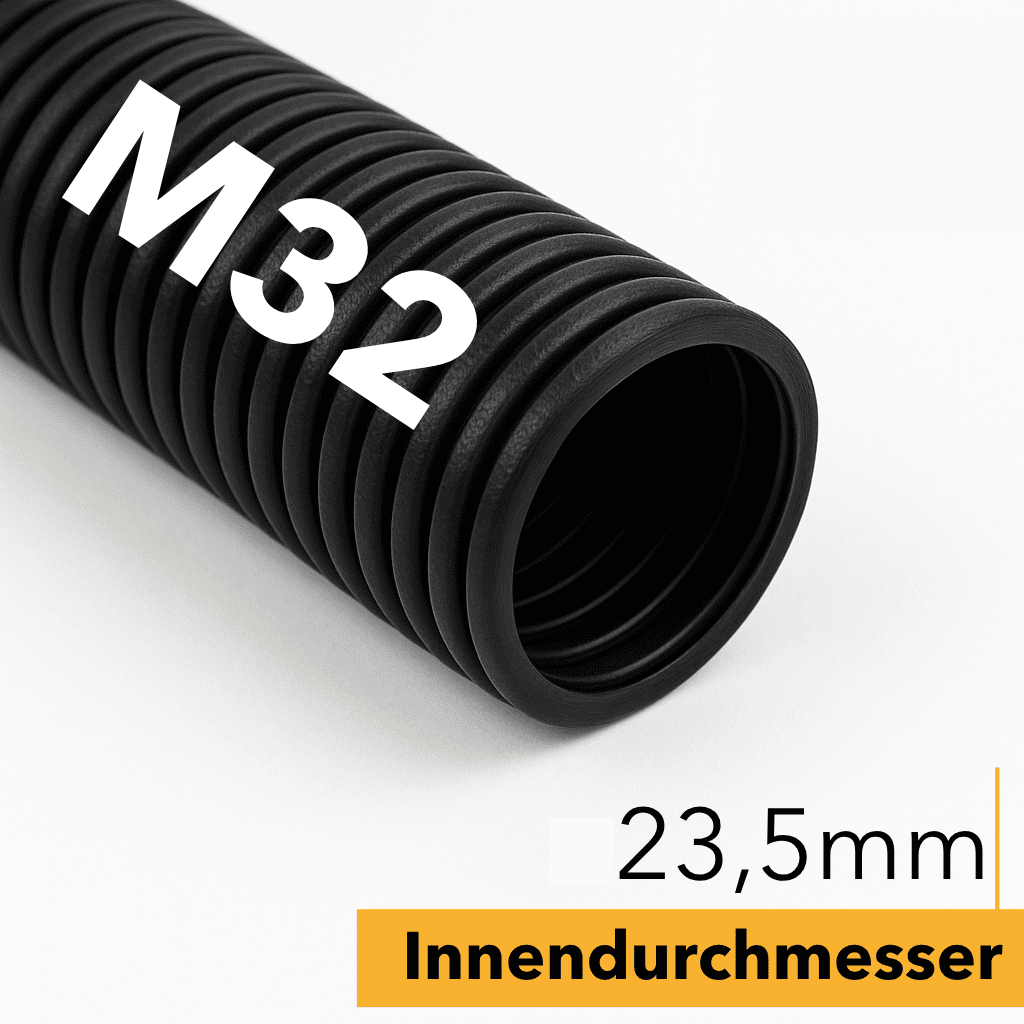

Benötigt das Erdkabel zusätzlich ein Leerrohr?

Ein geeignetes Schutzrohr kann zusätzlichen mechanischen Schutz bieten und einen späteren Austausch erleichtern. Ob es erforderlich ist, hängt von der Verlegesituation ab. Das Rohr muss für den jeweiligen Einsatz geeignet sein; ein gewöhnliches Inneninstallationsrohr ist nicht automatisch für die Erdverlegung vorgesehen.

Kann ich NYY-J 5 × 2,5 mm² für ein Gartenhaus oder eine Garage verwenden?

Eine Verwendung als feste Zuleitung ist möglich, wenn Adernanzahl und Querschnitt für die geplante Versorgung ausreichen. Entscheidend sind insbesondere die angeschlossenen Verbraucher, die Entfernung und die Verlegebedingungen. Bei längeren Strecken oder höherer Belastung kann ein größerer Querschnitt erforderlich sein.

Ist das Kabel für Drehstrom geeignet?

Die fünfadrige Ausführung kann in entsprechend geplanten Drehstrominstallationen verwendet werden. Ob 2,5 mm² je Leiter für den vorgesehenen Anschluss ausreichen, muss anhand von Belastung, Leitungslänge, Verlegeart und Absicherung bestimmt werden. Die Bezeichnung „fünfadrig“ allein ist keine Freigabe für eine bestimmte Leistung.

Wie viel Ampere oder Watt verträgt ein Erdkabel mit 2,5 mm²?

Eine pauschale Belastungsgrenze lässt sich aus dem Querschnitt allein nicht ableiten. Maßgeblich sind unter anderem Verlegebedingungen, Umgebungstemperatur, Anzahl belasteter Adern und Bündelung mit weiteren Leitungen. Auch Spannungsfall und Schutzbedingungen müssen berücksichtigt werden. Die passende Auslegung sollte eine Elektrofachkraft übernehmen.

Kann ich das Kabel über eine Strecke von 100 Metern verwenden?

Die angebotenen 100 Meter sind eine Lieferlänge, keine allgemeine Freigabe für einen entsprechend langen Stromkreis. Gerade bei langen Leitungswegen ist zu prüfen, ob der Querschnitt hinsichtlich Spannungsfall und Schutzbedingungen ausreicht.

Was ist der Unterschied zwischen NYY-J und NYM-J?

NYY-J ist ein schwarzes Erdkabel, das unter anderem für die feste Verlegung im Erdreich vorgesehen ist. NYM-J ist eine meist graue Mantelleitung für Gebäudeinstallationen und nicht für die direkte Erdverlegung bestimmt. Die Auswahl richtet sich nach dem geplanten Einsatzort.

Kann ich das NYY-J Erdkabel auch im Haus verlegen?

Ja, die Leitung eignet sich auch für feste Installationen innerhalb von Gebäuden. Dabei müssen zusätzliche Anforderungen des jeweiligen Installationsbereichs, beispielsweise an den Brandschutz, berücksichtigt werden.

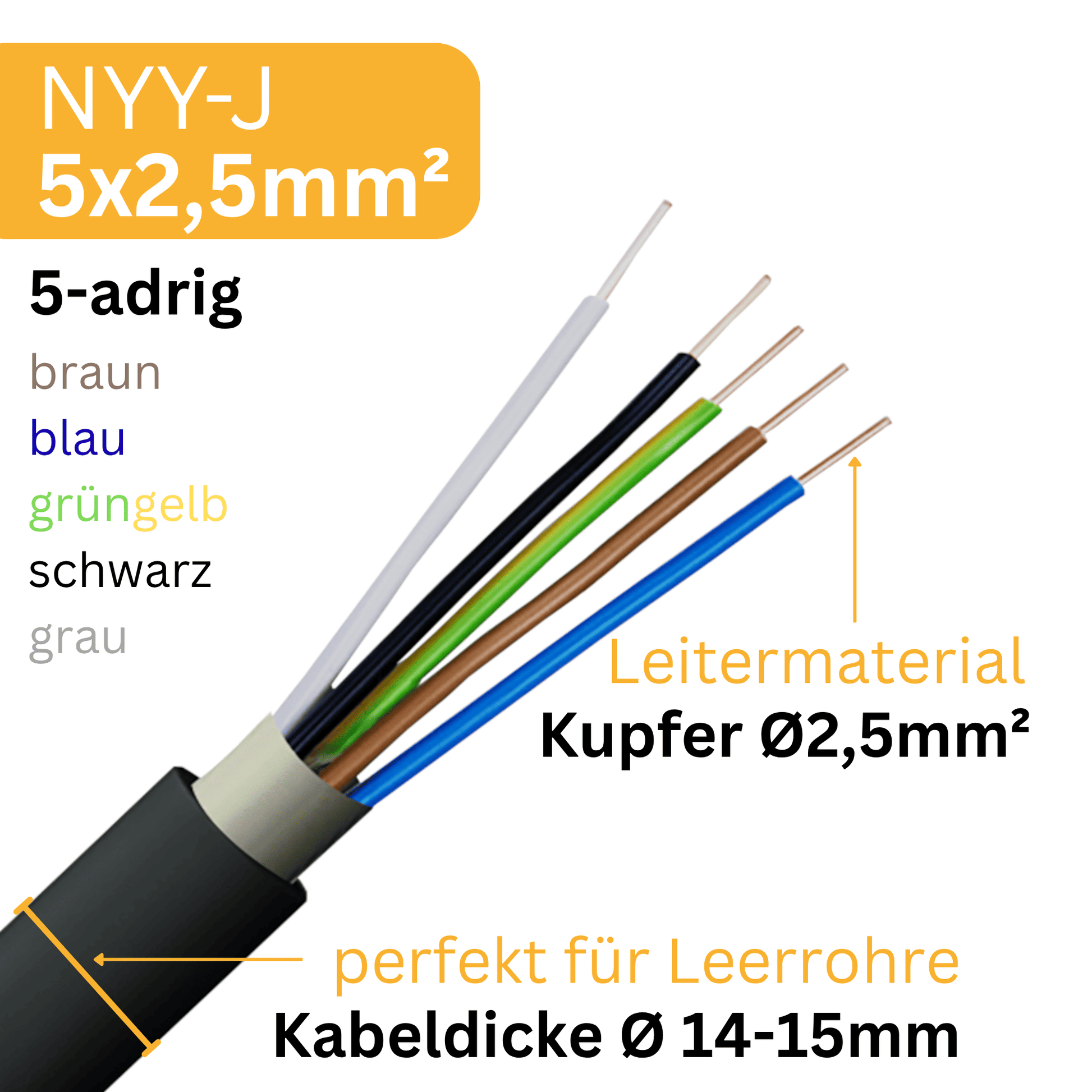

Wie dick ist das NYY-J 5 × 2,5 mm²?

Für dieses Angebot ist ein Außendurchmesser von ca. 14–15 mm angegeben. Die Angabe 2,5 mm² beschreibt dagegen die Querschnittsfläche eines einzelnen Kupferleiters. Für Kabelverschraubungen, Schutzrohre und Befestigungen sind die tatsächlichen Maße des gelieferten Kabels maßgeblich.

Welche Farben haben die fünf Adern?

Die Adern sind braun, schwarz, grau, blau und grün-gelb gekennzeichnet. Die grün-gelbe Ader ist der Schutzleiter.

Ist das Erdkabel feuerfest?

Nein. Flammwidrig nach EN 60332-1-2 bedeutet nicht feuerfest und garantiert keinen Funktionserhalt im Brandfall. Für besondere Brandschutzanforderungen muss eine entsprechend geeignete Leitung ausgewählt werden.

Bei welchen Temperaturen kann das Kabel verlegt werden?

Der angegebene Temperaturbereich bei der Verlegung beträgt −5 °C bis +50 °C. Im fest verlegten Zustand liegt er bei −40 °C bis +70 °C. Die Werte für den fest verlegten Zustand gelten nicht automatisch für das Biegen und Verarbeiten der Leitung.

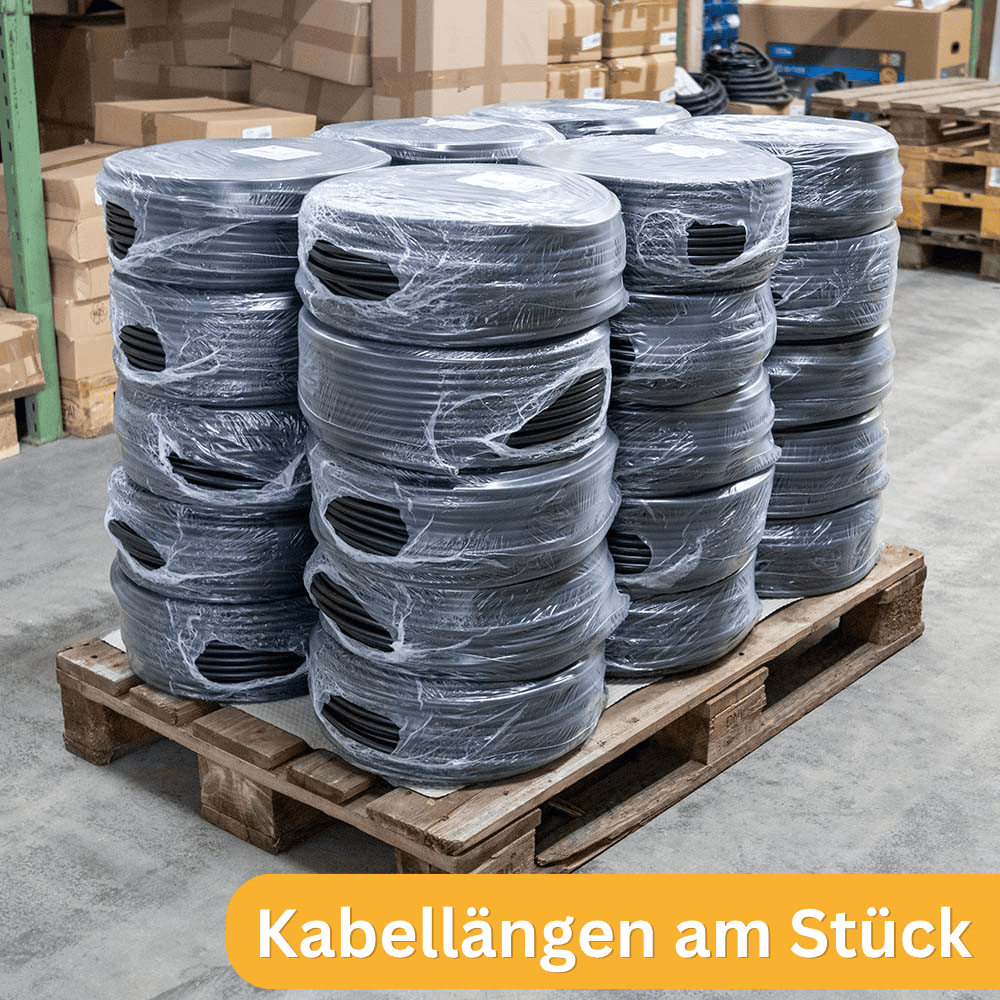

Wird die bestellte Kabellänge am Stück geliefert?

Ja, die ausgewählte Länge zwischen 5 und 100 Metern wird am Stück geliefert. Plane neben dem vollständigen Leitungsweg ausreichend Reserve für die Anschlusspunkte ein.

Von welchem Hersteller stammt das Kabel?

Je nach Lagerbestand und Liefercharge erhältst du das Kabel von XBK-Kabel, Prysmian oder Waskönig + Walter. Deshalb kann der Hersteller von der Produktabbildung abweichen.
