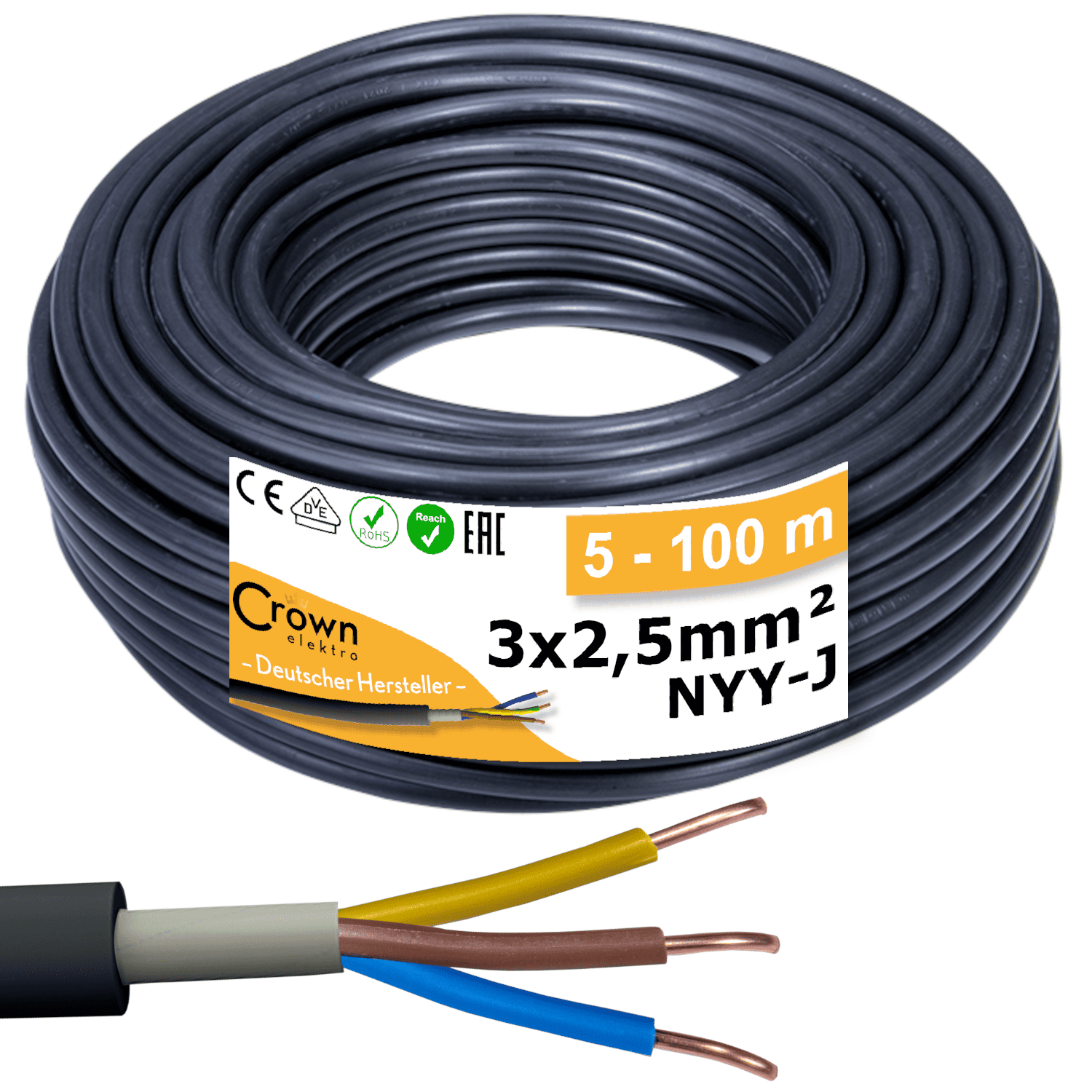

NYY-J 3x2,5mm² Erdkabel für Außenbereich | 5-100m

Was bedeutet NYY-J 3 × 2,5 mm²?

NYY-J bezeichnet eine Leitung mit PVC-Aderisolation, PVC-Außenmantel und grün-gelbem Schutzleiter. Die Angabe 3 × 2,5 mm² bedeutet, dass das Kabel drei Adern besitzt, deren Kupferleiter jeweils einen Querschnitt von 2,5 mm² haben. Häufig wird es auch als Erdkabel, Außenkabel oder dreiadriges Stromkabel bezeichnet.

Wofür wird NYY-J 3 × 2,5 mm² verwendet?

Das Kabel kommt für feste Elektroinstallationen im Innen- und Außenbereich infrage. Typische Anwendungen sind entsprechend geplante Stromversorgungen für Gartenbeleuchtung, Außensteckdosen, Garagen oder Gartenhäuser. Ob die Leitung passt, hängt von den Anforderungen des jeweiligen Stromkreises ab.

Darf das NYY-J Kabel direkt in der Erde verlegt werden?

Ja, NYY-J ist für die feste Erdverlegung vorgesehen, sofern keine mechanischen Schäden zu erwarten sind. Der Leitungsweg und gegebenenfalls zusätzlicher mechanischer Schutz müssen auf die örtlichen Bedingungen abgestimmt werden.

Benötigt das Erdkabel zusätzlich ein Leerrohr?

Ein geeignetes Schutzrohr kann zusätzlichen mechanischen Schutz bieten und einen späteren Austausch erleichtern. Ob es erforderlich ist, hängt von der Verlegesituation ab. Das Rohr muss ausdrücklich für die vorgesehene Anwendung geeignet sein; ein gewöhnliches Inneninstallationsrohr ist nicht automatisch für das Erdreich bestimmt.

Ist NYY-J 3 × 2,5 mm² für Gartensteckdosen geeignet?

Das Kabel kann für fachgerecht geplante Außensteckdosen-Stromkreise verwendet werden. Entscheidend sind Belastung, Leitungslänge, Verlegeart, Absicherung und Schutzmaßnahmen. Die Angabe 2,5 mm² allein ist keine pauschale Freigabe für jede Installation.

Kann ich damit ein Gartenhaus mit Strom versorgen?

Eine Verwendung als Zuleitung ist möglich, wenn die dreiadrige Ausführung und der Querschnitt für den geplanten Anschluss ausreichen. Bei mehreren Verbrauchern oder längeren Leitungswegen kann eine andere Ausführung erforderlich sein. Die Dimensionierung sollte eine Elektrofachkraft anhand des tatsächlichen Bedarfs vornehmen.

Was ist der Unterschied zwischen NYY-J und NYM-J?

NYY-J ist ein schwarzes Erdkabel, das unter anderem für die feste Verlegung im Erdreich vorgesehen ist. NYM-J ist eine meist graue Mantelleitung für Gebäudeinstallationen und nicht für die direkte Erdverlegung bestimmt. Welcher Kabeltyp benötigt wird, richtet sich nach dem Einsatzort.

Was unterscheidet 3 × 1,5 mm² von 3 × 2,5 mm²?

Beide Leitungen besitzen drei Adern. Bei 3 × 2,5 mm² ist der Querschnitt jedes einzelnen Leiters größer. Bei gleichem Material, gleicher Länge und gleichem Strom ergibt sich dadurch ein geringerer Spannungsfall. Welcher Querschnitt erforderlich ist, hängt von der Installation ab.

Wie viel Ampere oder Watt verträgt ein Erdkabel mit 2,5 mm²?

Aus dem Leiterquerschnitt allein lässt sich keine allgemeingültige Belastungsgrenze bestimmen. Maßgeblich sind unter anderem Verlegebedingungen, Umgebungstemperatur, Leitungslänge und Anzahl belasteter Adern. Die Absicherung muss auf den gesamten Stromkreis abgestimmt sein.

Wie lang darf eine Leitung mit 3 × 2,5 mm² sein?

Die maximal geeignete Leitungslänge hängt insbesondere von Belastung, Absicherung und zulässigem Spannungsfall ab. Eine angebotene Kabellänge ist daher keine automatische Freigabe für einen entsprechend langen Stromkreis. Gerade bei langen Gartenleitungen kann ein größerer Leiterquerschnitt erforderlich sein.

Kann ich das NYY-J Erdkabel auch im Haus verlegen?

Ja, NYY-J eignet sich auch für die feste Verlegung innerhalb von Gebäuden. Dabei müssen die Anforderungen des jeweiligen Installationsbereichs, beispielsweise an den Brandschutz, berücksichtigt werden.

Ist das Kabel als Verlängerungskabel geeignet?

Das NYY-J 3 × 2,5 mm² ist für die feste Verlegung vorgesehen. Es ist nicht als bewegliches Verlängerungskabel, Kabeltrommelleitung oder flexible Geräteanschlussleitung gedacht.

Welche Farben haben die drei Adern?

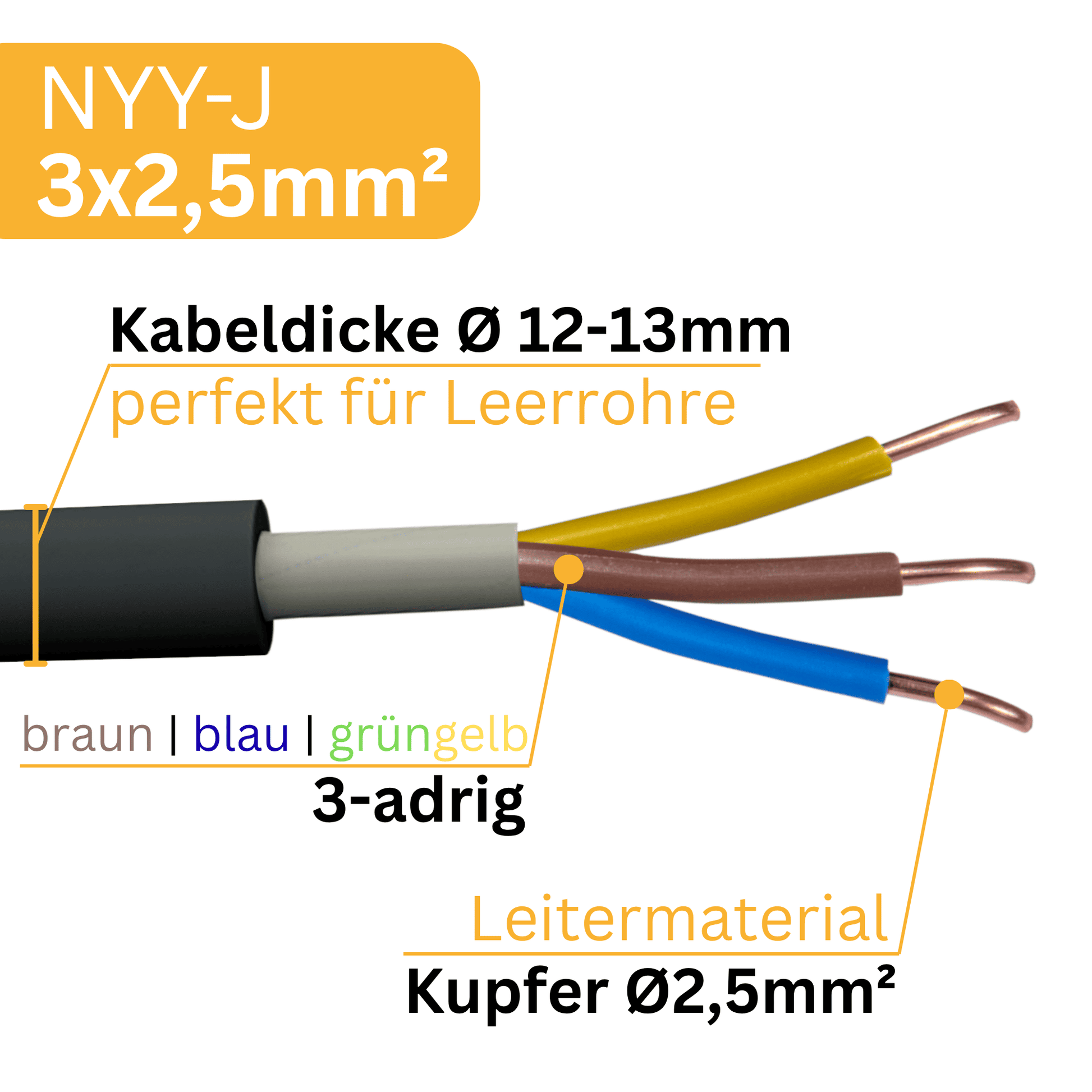

Die Adern sind braun, blau und grün-gelb gekennzeichnet. Die grün-gelbe Ader ist der Schutzleiter. Die Leitung bietet damit drei einzelne Leiter für eine entsprechend geplante Installation.

Sind 2,5 mm² der Außendurchmesser des Kabels?

Nein. 2,5 mm² bezeichnet die Querschnittsfläche eines einzelnen Kupferleiters. Der Außendurchmesser des gesamten Kabels ist größer und kann je nach Hersteller variieren. Für passende Kabelverschraubungen, Schutzrohre und Befestigungen sind die Maße des gelieferten Kabels maßgeblich.

Wird die bestellte Länge am Stück geliefert?

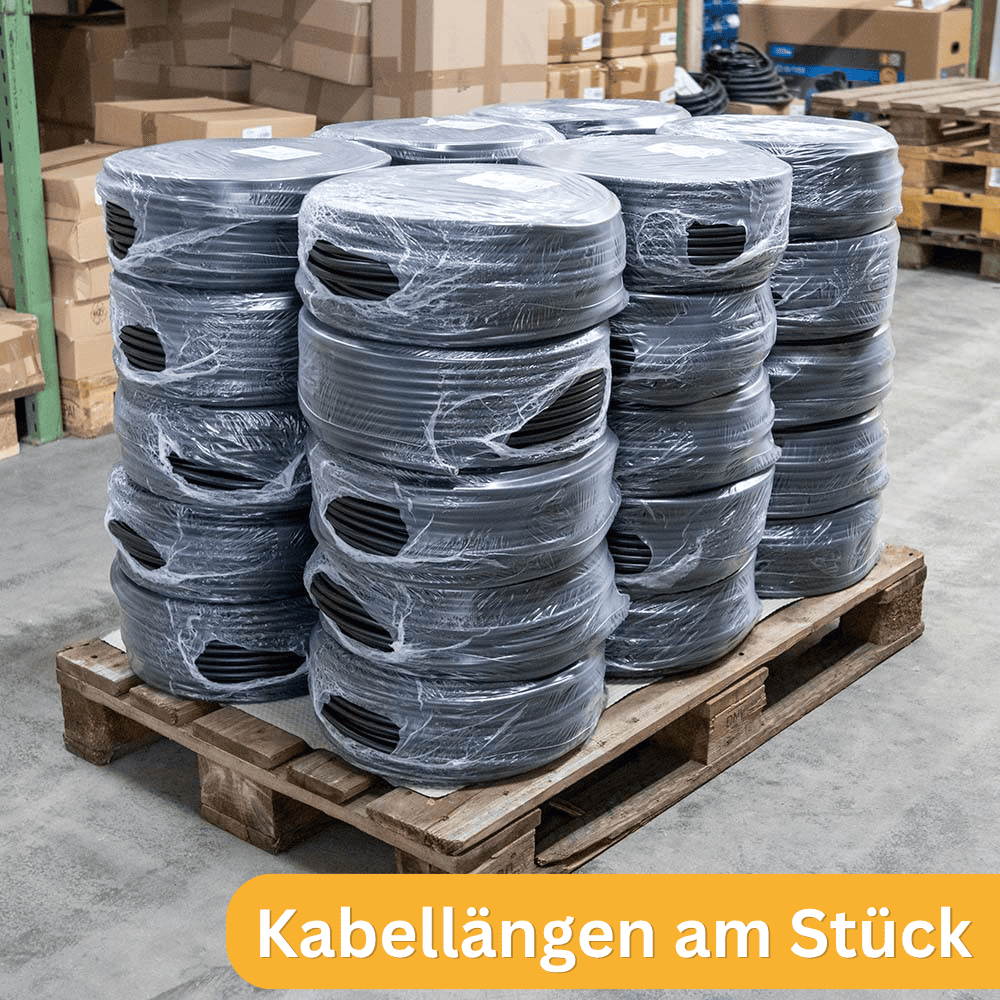

Ja, die ausgewählte Kabellänge wird am Stück geliefert. Wähle die passende Variante und plane ausreichend Reserve für den Leitungsweg und die Anschlusspunkte ein.

Von welchem Hersteller stammt das Kabel?

Je nach Verfügbarkeit und Liefercharge erhältst du das Kabel von XBK-Kabel, Prysmian oder Waskönig + Walter. Deshalb kann der Hersteller von der Produktabbildung abweichen.
