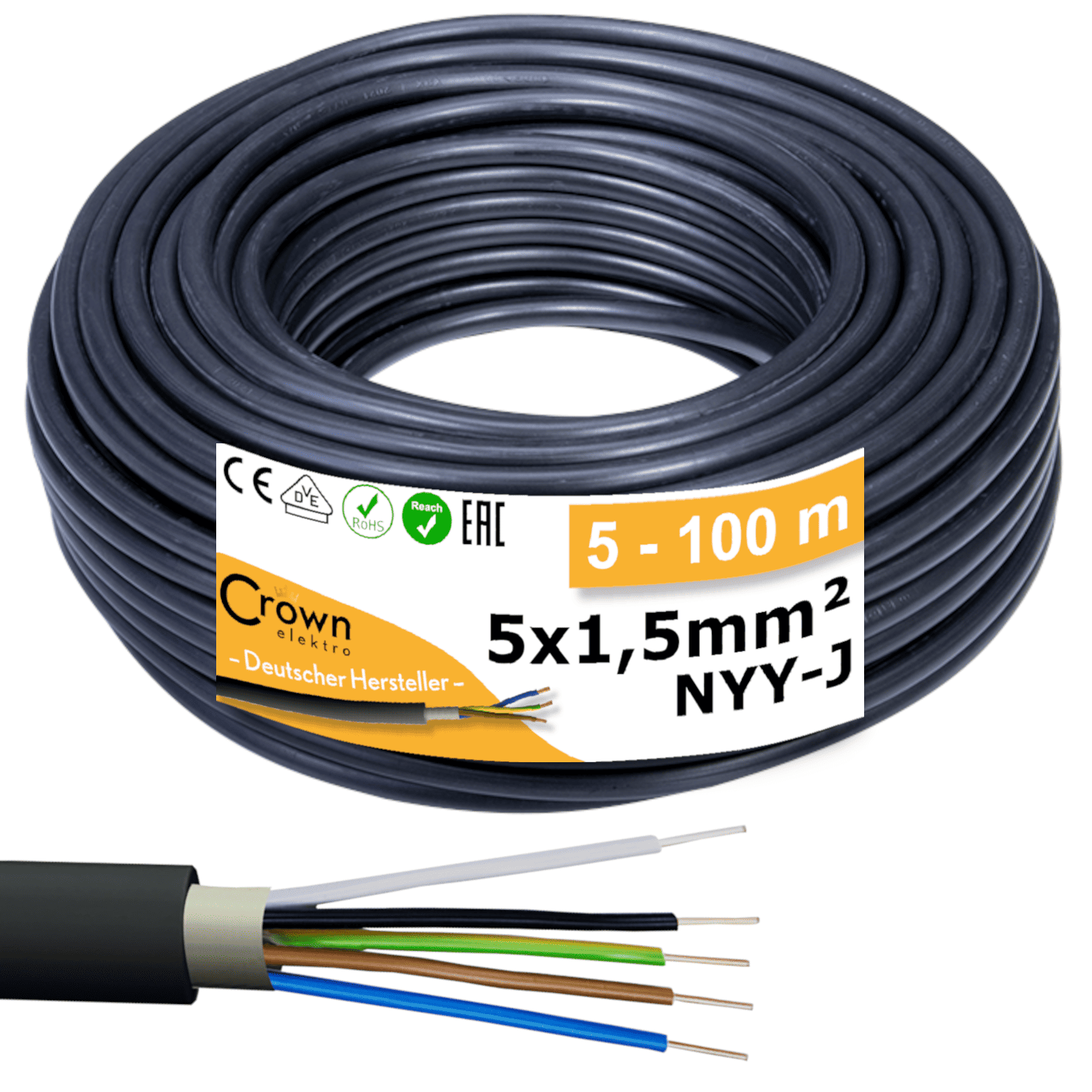

NYY-J 5x1,5mm² Erdkabel für Außenbereich | 5-100m

Was bedeutet NYY-J 5 × 1,5 mm²?

NYY-J bezeichnet eine Leitung mit PVC-Aderisolation, PVC-Außenmantel und grün-gelbem Schutzleiter. Die Angabe 5 × 1,5 mm² bedeutet, dass das Kabel fünf Adern besitzt, deren Kupferleiter jeweils einen Querschnitt von 1,5 mm² haben. Gängige Bezeichnungen sind Erdkabel, Außenkabel, Mantelleitung oder fünfadriges Stromkabel.

Wofür wird ein fünfadriges Erdkabel verwendet?

Ein fünfadriges Kabel wird eingesetzt, wenn eine Installation zusätzliche Leiter für Anschluss- oder Schaltfunktionen benötigt. Das kann beispielsweise bei einer Gartenbeleuchtung mit mehreren getrennt geschalteten Leuchtengruppen der Fall sein. Ob die Ausführung passt, hängt von der geplanten Schaltung und der erforderlichen Belastbarkeit ab.

Was ist der Unterschied zwischen 3 × 1,5 mm² und 5 × 1,5 mm²?

Der Unterschied liegt in der Anzahl der Adern: Die dreiadrige Leitung besitzt drei, die fünfadrige Leitung fünf Adern. Der Querschnitt beträgt bei beiden Ausführungen 1,5 mm² je Leiter. Die zusätzlichen Adern erhöhen nicht automatisch die zulässige Belastung eines einzelnen Leiters.

Darf NYY-J 5 × 1,5 mm² direkt im Erdreich verlegt werden?

Ja, das NYY-J Erdkabel ist für die feste Erdverlegung vorgesehen, sofern keine mechanischen Schäden zu erwarten sind. Der Leitungsweg und gegebenenfalls notwendiger zusätzlicher Schutz müssen zu den örtlichen Bedingungen passen.

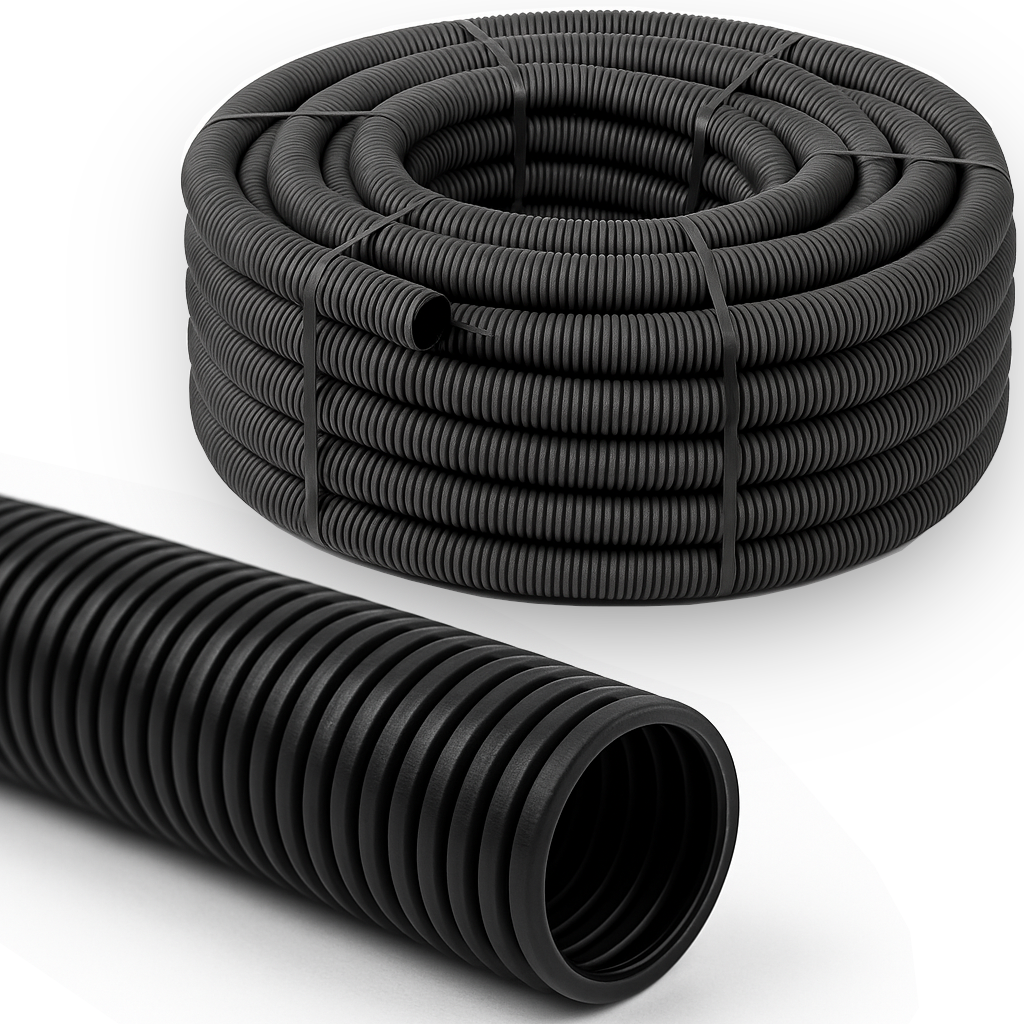

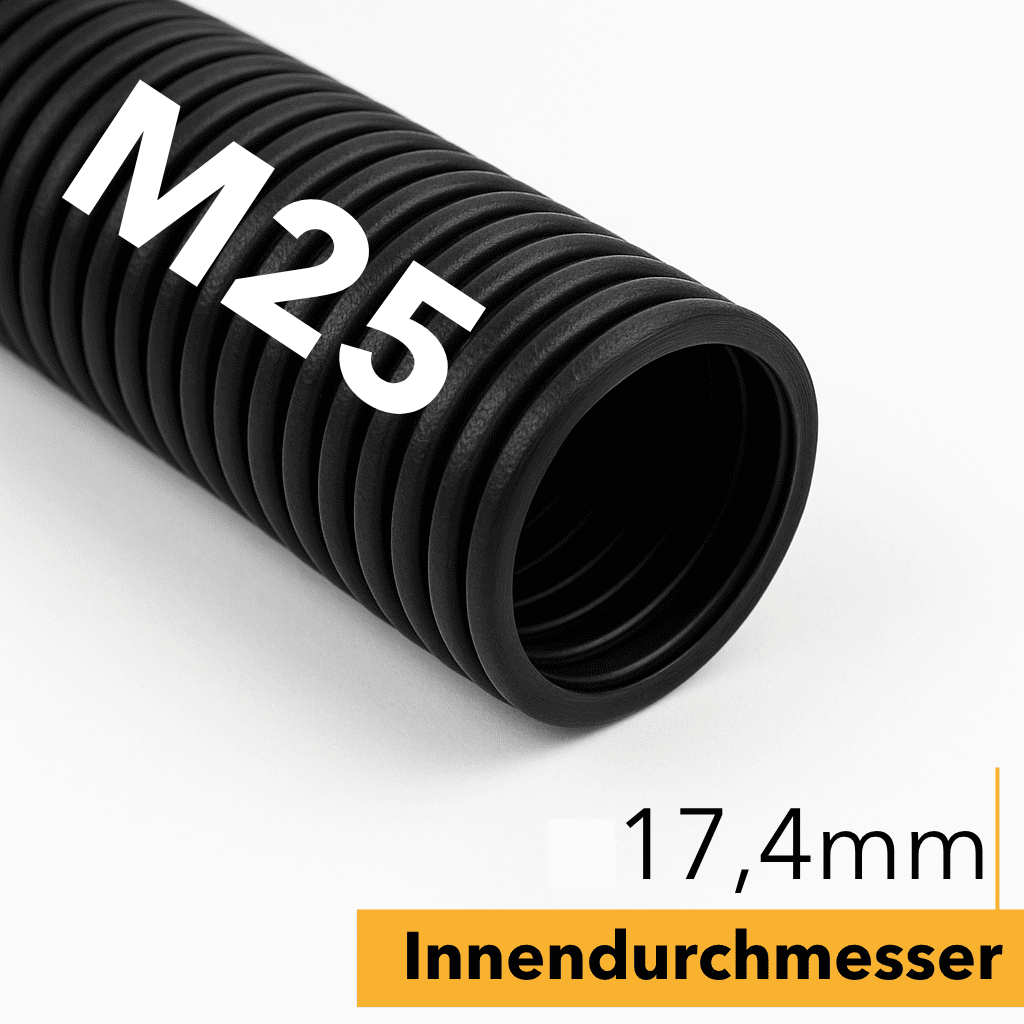

Benötige ich für das Erdkabel ein Schutzrohr?

Ein geeignetes Schutzrohr kann zusätzlichen mechanischen Schutz bieten und einen späteren Austausch erleichtern. Ob es erforderlich ist, hängt von der Verlegesituation ab. Das Rohr muss für den jeweiligen Einsatzort geeignet sein; ein gewöhnliches Inneninstallationsrohr ist nicht automatisch für die Erdverlegung vorgesehen.

Ist NYY-J 5 × 1,5 mm² für Gartenbeleuchtung geeignet?

Das Kabel kommt für die feste Stromversorgung einer entsprechend geplanten Gartenbeleuchtung infrage. Die fünf Adern ermöglichen zusätzliche Schaltfunktionen, sofern die Installation dafür ausgelegt ist. Auch Leuchten, Anschlussdosen und Verbindungen müssen für ihren jeweiligen Einsatzort geeignet sein.

Kann ich das Kabel für Außensteckdosen verwenden?

Eine Verwendung ist bei fachgerecht ausgelegten Stromkreisen möglich. Entscheidend sind Leitungslänge, Belastung, Verlegeart, Absicherung und Schutzmaßnahmen. Der Querschnitt von 1,5 mm² allein ist keine pauschale Freigabe für jede Außensteckdose. Die Auslegung sollte eine Elektrofachkraft übernehmen.

Wie viel Ampere oder Watt verträgt ein Erdkabel mit 1,5 mm²?

Eine allgemeingültige Belastungsgrenze lässt sich aus dem Querschnitt allein nicht bestimmen. Die zulässige Strombelastbarkeit hängt unter anderem von Verlegebedingungen, Umgebungstemperatur und der Anzahl belasteter Adern ab. Auch Leitungslänge und Spannungsfall müssen bei der Planung berücksichtigt werden.

Kann ich mit diesem Kabel eine Strecke von 100 Metern überbrücken?

Die angebotenen 100 Meter sind eine Lieferlänge, keine pauschale Freigabe für einen entsprechend langen Stromkreis. Gerade bei langen Leitungswegen muss geprüft werden, ob der Querschnitt hinsichtlich Spannungsfall und Schutzbedingungen ausreicht. Je nach Anwendung kann ein größerer Leiterquerschnitt erforderlich sein.

Was ist der Unterschied zwischen NYY-J und NYM-J?

NYY-J ist ein schwarzes Erdkabel, das unter anderem für die feste Verlegung im Erdreich vorgesehen ist. NYM-J ist eine meist graue Mantelleitung für Gebäudeinstallationen und nicht für die direkte Erdverlegung bestimmt. Die Auswahl richtet sich deshalb vor allem nach dem geplanten Verlegeort.

Darf das NYY-J Kabel auch innerhalb von Gebäuden verwendet werden?

Ja, NYY-J eignet sich auch für feste Installationen im Innenbereich. Zusätzliche Anforderungen des Gebäudes oder Installationsbereichs, beispielsweise an den Brandschutz, müssen dabei berücksichtigt werden.

Wie dick ist das NYY-J 5 × 1,5 mm²?

Für dieses Angebot ist ein Außendurchmesser von ca. 13–14 mm angegeben. Die Angabe 1,5 mm² bezeichnet hingegen die Querschnittsfläche eines einzelnen Kupferleiters. Prüfe für Kabelverschraubungen, Schutzrohre und Befestigungen die tatsächlichen Maße der gelieferten Leitung.

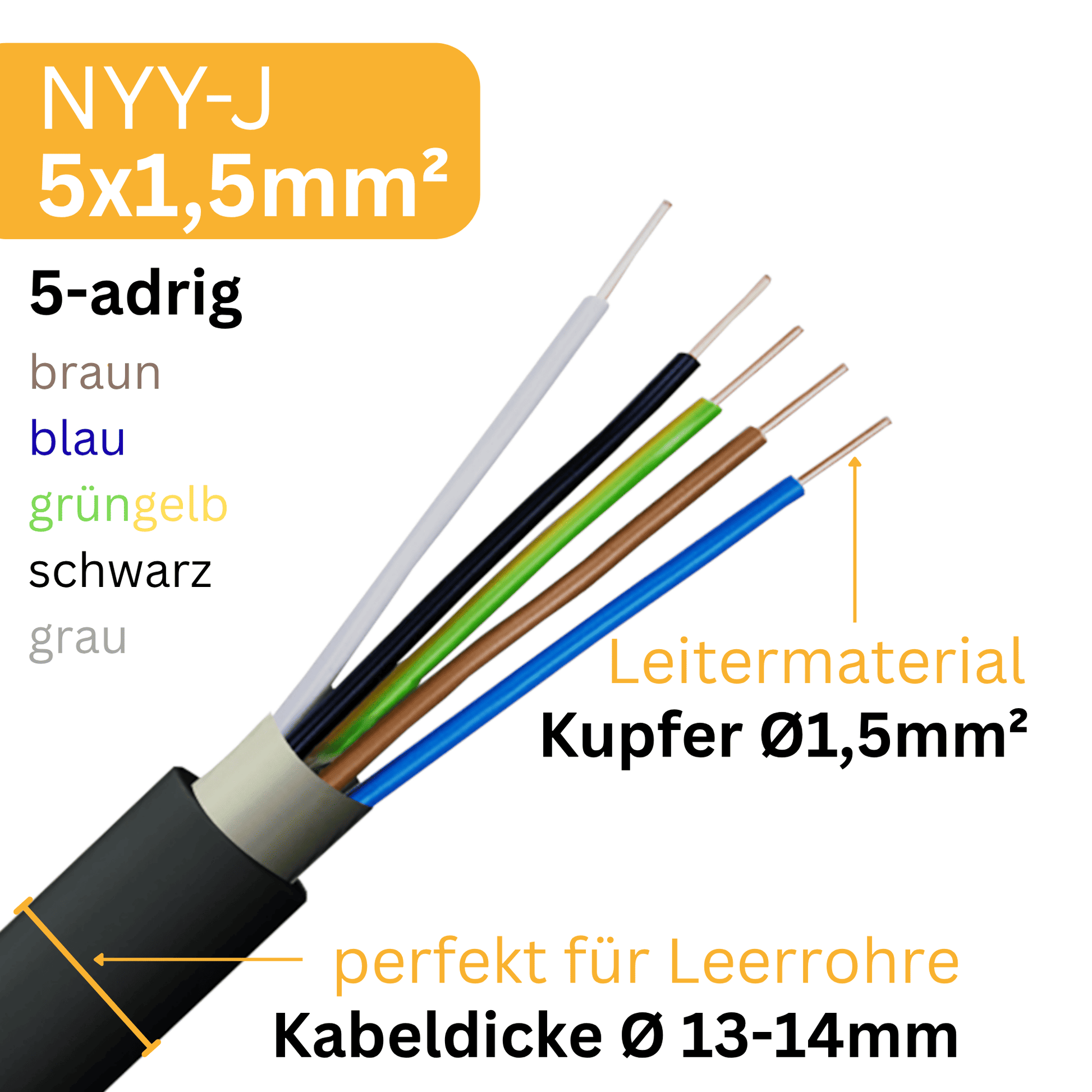

Welche Farben haben die fünf Adern?

Die Adern sind braun, schwarz, grau, blau und grün-gelb gekennzeichnet. Die grün-gelbe Ader ist der Schutzleiter.

Ist das Erdkabel feuerfest?

Nein. Flammwidrig nach EN 60332-1-2 bedeutet nicht feuerfest und garantiert keinen Funktionserhalt im Brandfall. Für Installationen mit besonderen Brandschutzanforderungen muss eine entsprechend geeignete Leitung ausgewählt werden.

Bei welchen Temperaturen kann das Kabel verlegt werden?

Der angegebene Temperaturbereich bei der Verlegung beträgt −5 °C bis +50 °C. Im fest verlegten Zustand liegt er bei −40 °C bis +70 °C. Die Werte für den fest verlegten Zustand gelten nicht automatisch für das Biegen und Verarbeiten des Kabels.

Wird die bestellte Kabellänge am Stück geliefert?

Ja, die ausgewählte Länge zwischen 5 und 100 Metern wird am Stück geliefert. Berücksichtige bei der Bestellung den vollständigen Leitungsweg und ausreichend Reserve für die Anschlusspunkte.

Von welchem Hersteller stammt das Kabel?

Je nach Lagerbestand und Liefercharge erhältst du das Kabel von XBK-Kabel, Prysmian oder Waskönig + Walter. Daher kann der Hersteller von der Produktabbildung abweichen.
