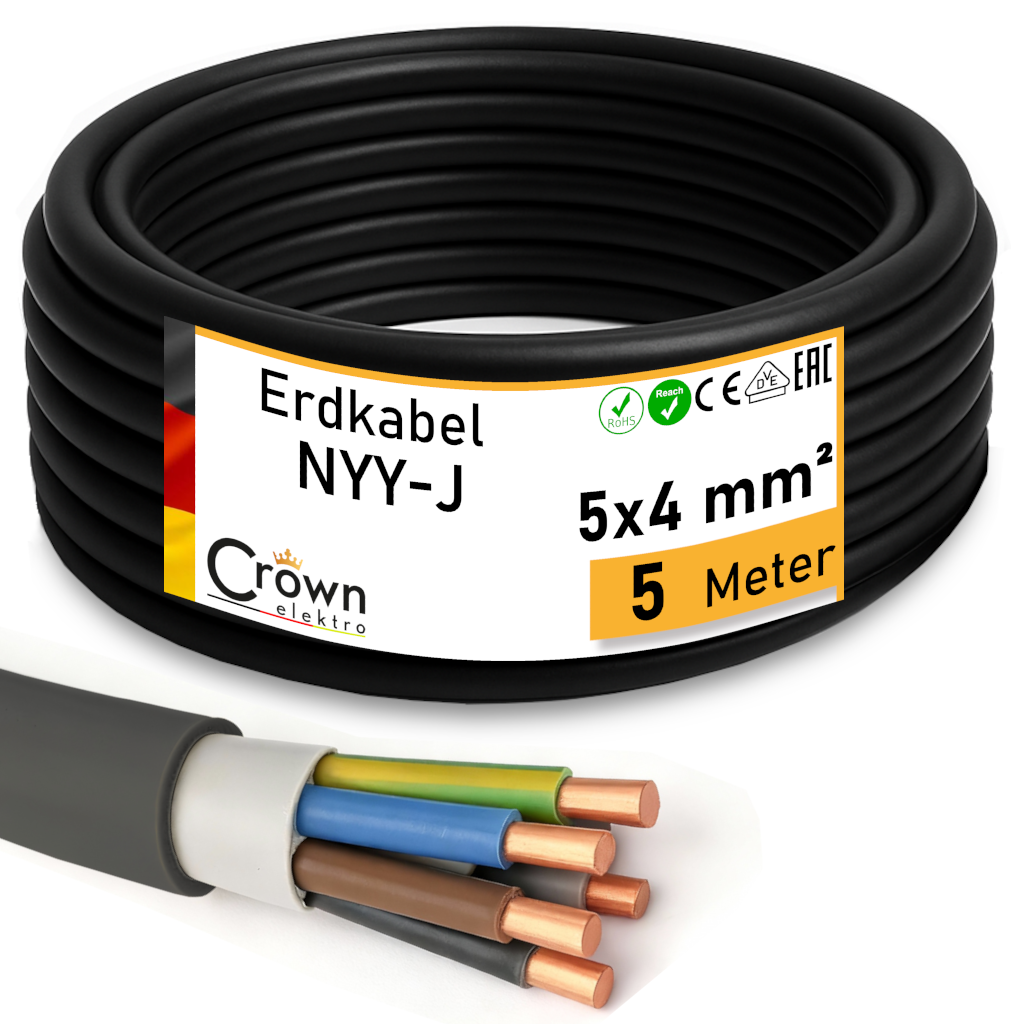

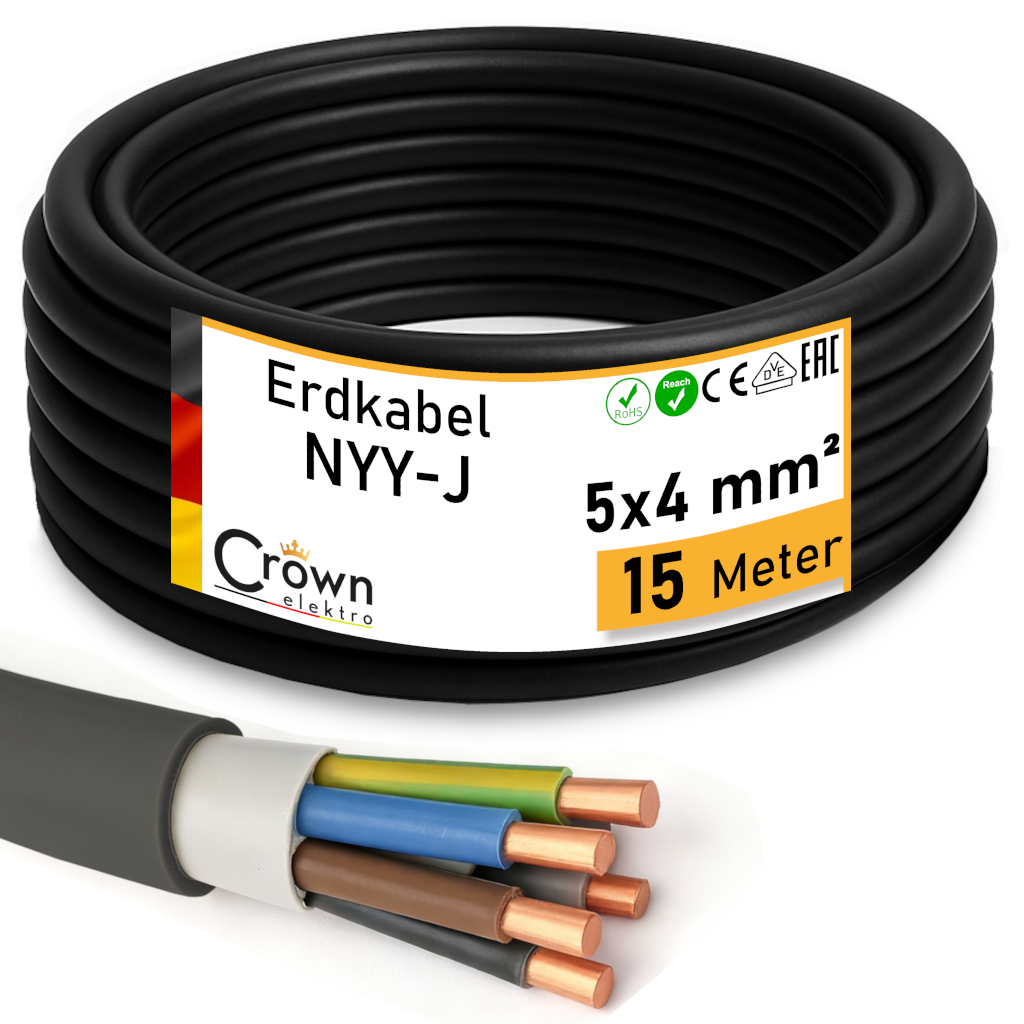

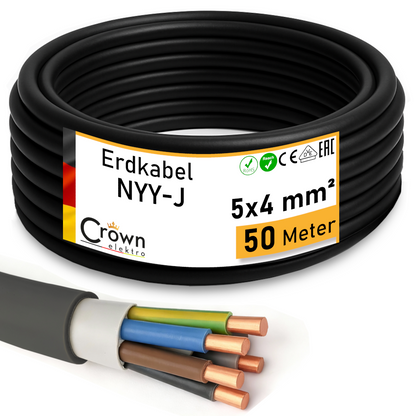

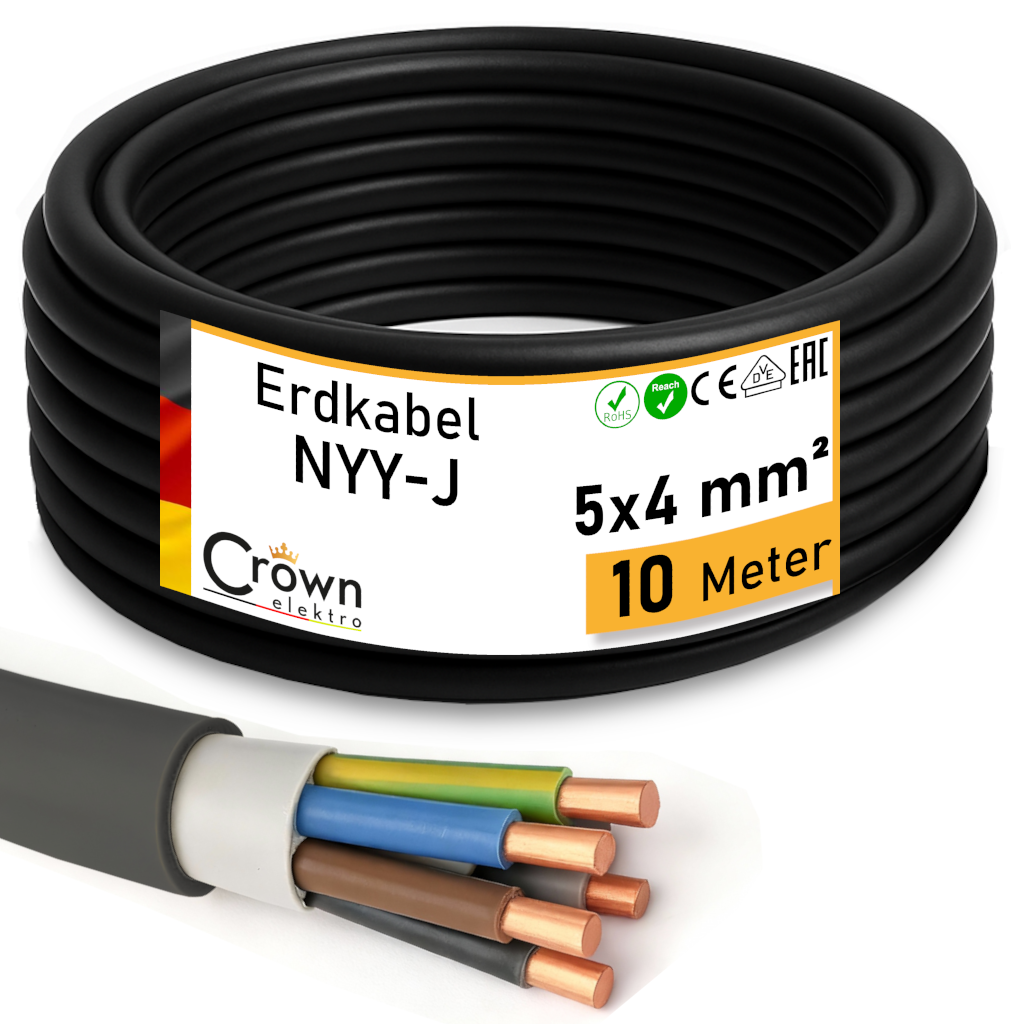

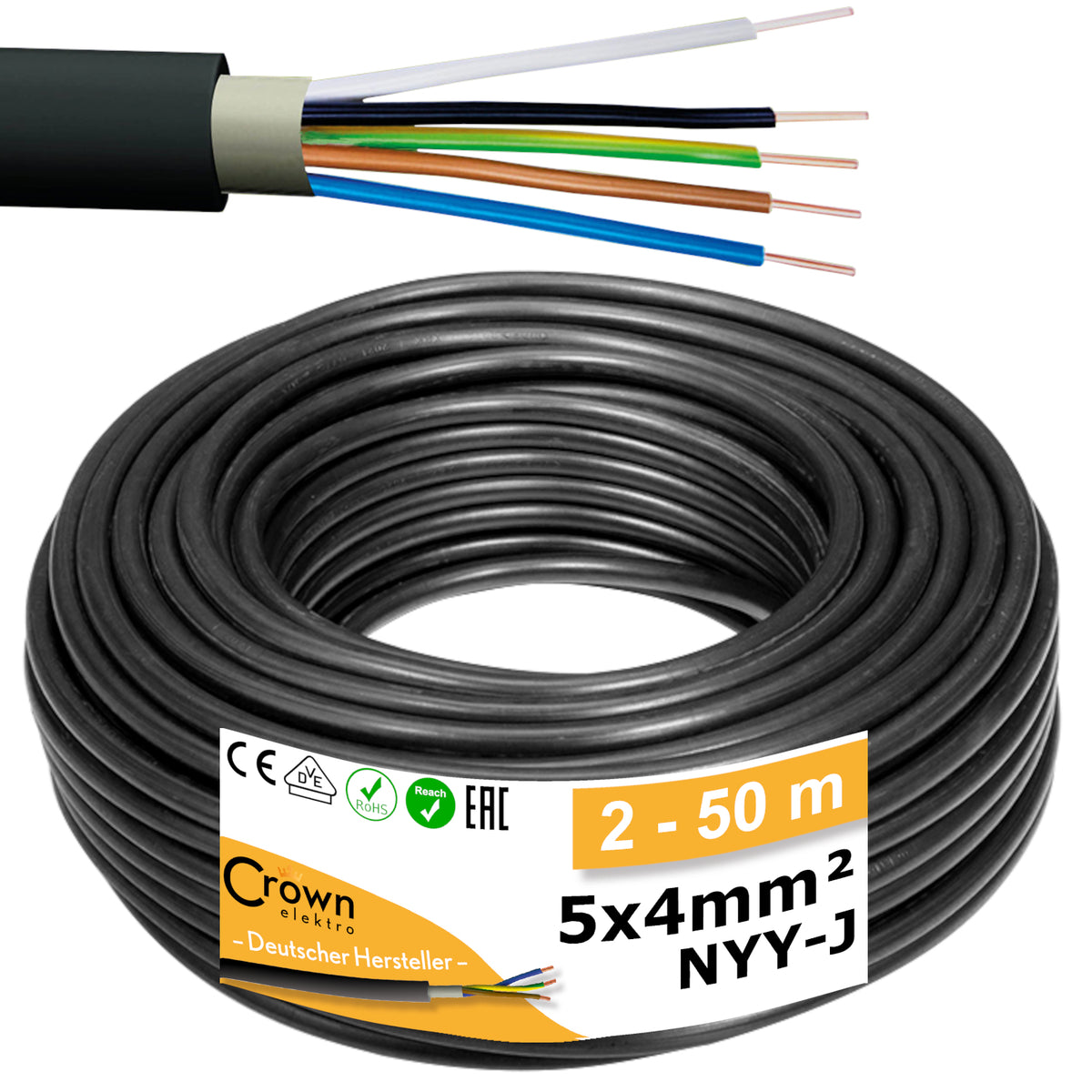

NYY-J 5x4mm² Erdkabel für Außenbereich | 2-50m

Was bedeutet NYY-J 5 × 4 mm²?

NYY-J bezeichnet eine Leitung mit PVC-Aderisolation, PVC-Außenmantel und grün-gelbem Schutzleiter. Die Angabe 5 × 4 mm² bedeutet, dass das Kabel fünf Adern besitzt, deren Kupferleiter jeweils einen Querschnitt von 4 mm² haben. Häufig wird es als Erdkabel, Außenkabel, Mantelleitung oder fünfadriges Stromkabel bezeichnet.

Wofür wird NYY-J 5 × 4 mm² verwendet?

Die Leitung kommt für feste Elektroinstallationen im Innen- und Außenbereich infrage. Typische Anwendungen sind entsprechend geplante Zuleitungen zu Garagen, Werkstätten, Nebengebäuden oder elektrischen Verbrauchern. Ob das Kabel geeignet ist, hängt von den Anforderungen des jeweiligen Stromkreises ab.

Was ist der Unterschied zwischen 5 × 2,5 mm² und 5 × 4 mm²?

Beide Leitungen besitzen fünf Adern. Bei 5 × 4 mm² ist der Querschnitt jedes einzelnen Kupferleiters größer. Bei gleicher Länge und gleichem Strom hat diese Ausführung einen geringeren Spannungsfall als die Leitung mit 2,5 mm². Welcher Querschnitt erforderlich ist, richtet sich nach der geplanten Installation.

Darf das NYY-J Kabel direkt im Erdreich verlegt werden?

Ja, NYY-J ist für die feste Erdverlegung vorgesehen, sofern keine mechanischen Schäden zu erwarten sind. Der Leitungsweg und gegebenenfalls zusätzlicher Schutz müssen auf die örtlichen Bedingungen abgestimmt werden.

Benötigt das Erdkabel ein zusätzliches Schutzrohr?

Ein geeignetes Schutzrohr kann zusätzlichen mechanischen Schutz bieten und den späteren Austausch erleichtern. Ob es erforderlich ist, hängt von der Verlegesituation ab. Das Rohr muss für die jeweilige Anwendung geeignet sein; ein gewöhnliches Inneninstallationsrohr ist nicht automatisch für das Erdreich vorgesehen.

Ist NYY-J 5 × 4 mm² als Zuleitung für eine Garage geeignet?

Eine Verwendung als Garagenzuleitung ist möglich, wenn Adernanzahl und Querschnitt für die geplante Versorgung ausreichen. Entscheidend sind beispielsweise die angeschlossenen Geräte, die Leitungslänge und die Verlegebedingungen. Für Beleuchtung, Steckdosen und größere Verbraucher muss der Gesamtbedarf berücksichtigt werden.

Kann ich das Kabel für eine Unterverteilung verwenden?

Das Kabel kommt als Zuleitung zu einer Unterverteilung infrage, wenn es dafür fachgerecht dimensioniert ist. Der Querschnitt von 4 mm² allein bestätigt die Eignung nicht. Belastung, Absicherung, Leitungslänge und Schutzmaßnahmen müssen gemeinsam beurteilt werden.

Ist das fünfadrige Erdkabel für Drehstrom geeignet?

Die fünfadrige Ausführung kann in entsprechend geplanten Drehstrominstallationen eingesetzt werden. Ob 4 mm² je Leiter für den vorgesehenen Anschluss ausreichen, hängt von der Belastung und den Verlegebedingungen ab. Die Bezeichnung „Drehstromkabel“ oder „Starkstromkabel“ ist keine pauschale Freigabe für eine bestimmte Leistung.

Wie viel Ampere oder Watt verträgt ein Erdkabel mit 4 mm²?

Eine allgemeingültige Belastungsgrenze lässt sich aus dem Querschnitt allein nicht bestimmen. Maßgeblich sind unter anderem Verlegeart, Umgebungstemperatur, Anzahl belasteter Adern und Bündelung mit weiteren Leitungen. Auch Spannungsfall und Schutzbedingungen müssen berücksichtigt werden. Die passende Auslegung sollte eine Elektrofachkraft übernehmen.

Wie lang darf eine Leitung mit 5 × 4 mm² sein?

Die maximal geeignete Leitungslänge hängt von Belastung, Absicherung und zulässigem Spannungsfall ab. Eine angebotene Lieferlänge ist daher keine automatische Freigabe für einen entsprechend langen Stromkreis. Bei längeren Leitungswegen kann ein größerer Querschnitt erforderlich sein.

Was ist der Unterschied zwischen NYY-J und NYM-J?

NYY-J ist ein schwarzes Erdkabel, das unter anderem für die feste Verlegung im Erdreich vorgesehen ist. NYM-J ist eine meist graue Mantelleitung für Gebäudeinstallationen und nicht für die direkte Erdverlegung bestimmt. Entscheidend für die Auswahl ist der geplante Einsatzort.

Kann ich NYY-J auch innerhalb von Gebäuden verlegen?

Ja, die Leitung eignet sich auch für feste Installationen im Innenbereich. Zusätzliche Anforderungen des jeweiligen Gebäudes oder Installationsbereichs, beispielsweise an den Brandschutz, müssen dabei berücksichtigt werden.

Sind 4 mm² der Außendurchmesser des Kabels?

Nein. 4 mm² bezeichnet die Querschnittsfläche eines einzelnen Kupferleiters. Der Außendurchmesser des gesamten Kabels umfasst alle fünf isolierten Adern und den Mantel. Für passende Leerrohre, Kabelverschraubungen und Befestigungen sind die Maße des gelieferten Herstellers maßgeblich.

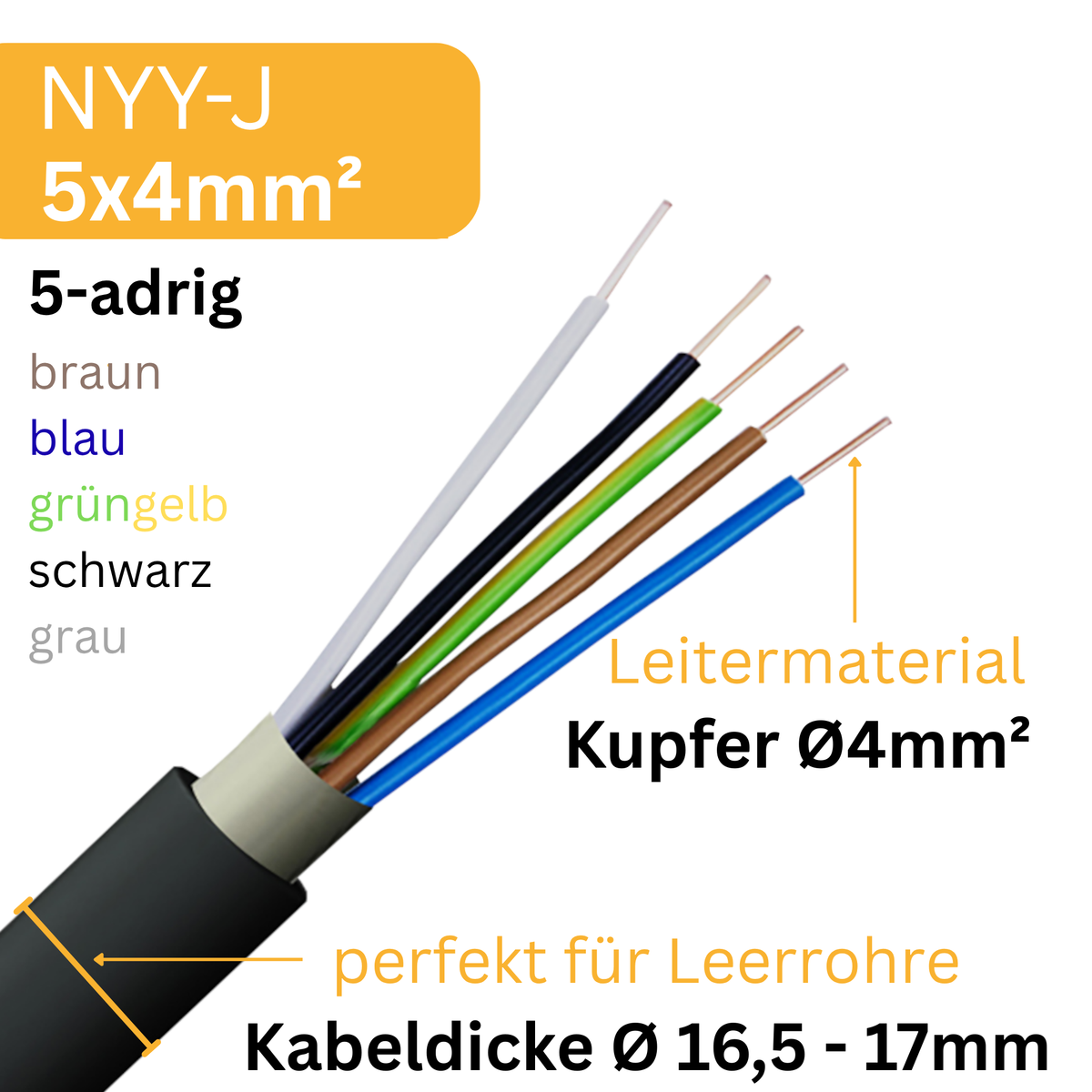

Welche Farben haben die fünf Adern?

Die Adern sind braun, schwarz, grau, blau und grün-gelb gekennzeichnet. Die grün-gelbe Ader ist der Schutzleiter.

Ist das NYY-J Kabel als bewegliche Verlängerungsleitung geeignet?

Das NYY-J 5 × 4 mm² ist für die feste Verlegung vorgesehen. Für bewegliche Verlängerungsleitungen, Kabeltrommeln oder regelmäßig bewegte Geräteanschlüsse ist eine dafür geeignete flexible Leitung erforderlich.

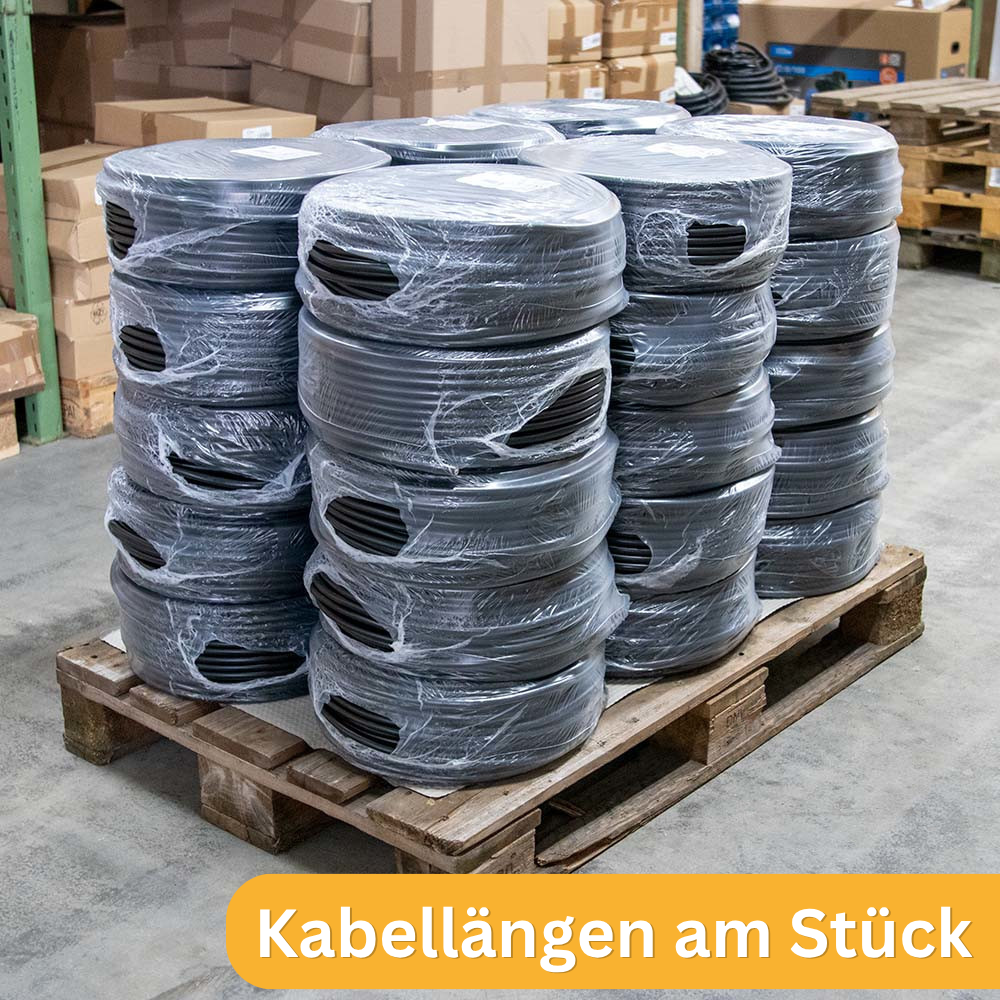

Wird die bestellte Kabellänge am Stück geliefert?

Ja, die in der Variante ausgewählte Länge wird am Stück geliefert. Plane neben dem vollständigen Leitungsweg ausreichend Reserve für die Anschlusspunkte ein.

Von welchem Hersteller stammt das Kabel?

Je nach Lagerbestand und Liefercharge erhältst du das Kabel von XBK-Kabel, Prysmian oder Waskönig + Walter. Daher kann der Hersteller von der Produktabbildung abweichen.
