NYY-J 5x16mm² Erdkabel für Außenbereich | Meterware

Was bedeutet NYY-J 5 × 16 mm²?

NYY-J bezeichnet eine Leitung mit PVC-Aderisolation, PVC-Außenmantel und grün-gelbem Schutzleiter. Die Angabe 5 × 16 mm² bedeutet, dass das Kabel fünf Adern besitzt, deren Kupferleiter jeweils einen Querschnitt von 16 mm² haben. Häufig wird es auch als Erdkabel, Energiekabel, Außenkabel oder fünfadriges Stromkabel bezeichnet.

Wofür wird NYY-J 5 × 16 mm² verwendet?

Die Leitung kommt für feste Stromversorgungen im Innen- und Außenbereich infrage. Typische Anwendungen sind entsprechend geplante Zuleitungen zu Verteilungen, Werkstätten, Nebengebäuden, Maschinen oder Ladeeinrichtungen. Die Eignung richtet sich nach dem Leistungsbedarf und den Bedingungen der jeweiligen Installation.

Darf das NYY-J Kabel direkt im Erdreich verlegt werden?

Ja, NYY-J ist für die feste Erdverlegung vorgesehen, sofern keine mechanischen Schäden zu erwarten sind. Der Leitungsweg und gegebenenfalls zusätzlicher mechanischer Schutz müssen auf die örtlichen Bedingungen abgestimmt werden. Das Kabel ist nicht gegen jede mechanische Belastung geschützt.

Benötigt das Erdkabel zusätzlich ein Schutzrohr?

Ein geeignetes Schutzrohr kann zusätzlichen mechanischen Schutz bieten und einen späteren Austausch erleichtern. Ob es erforderlich ist, hängt von der Verlegesituation ab. Das Rohr muss ausdrücklich für die vorgesehene Anwendung geeignet sein.

Ist NYY-J 5 × 16 mm² als Zuleitung zu einer Unterverteilung geeignet?

Eine Verwendung als Zuleitung zur Unterverteilung ist bei passender Planung möglich. Entscheidend sind unter anderem Belastung, Leitungslänge, Verlegebedingungen, Absicherung und Anschlussmöglichkeiten. Der Querschnitt allein bestätigt die Eignung für eine bestimmte Installation nicht.

Kann ich das Kabel für eine Wallbox verwenden?

Das Kabel kann als feste Wallbox-Zuleitung infrage kommen. Ob 16 mm² sinnvoll oder erforderlich sind, hängt von Ladeleistung, Leitungslänge und Verlegebedingungen ab. Prüfe außerdem die Anschlussmöglichkeiten: Nicht jede Wallbox nimmt Leiter mit 16 mm² direkt auf.

Ist das fünfadrige Erdkabel für Drehstrom geeignet?

Die fünfadrige Ausführung kann in entsprechend geplanten Drehstrominstallationen verwendet werden. Die umgangssprachliche Bezeichnung „Starkstromkabel“ legt jedoch keine bestimmte Anschlussleistung fest. Maßgeblich ist die fachgerechte Auslegung des gesamten Stromkreises.

Wie viel Ampere oder kW verträgt ein Erdkabel mit 16 mm²?

Eine allgemeingültige Belastungsgrenze lässt sich aus dem Querschnitt allein nicht bestimmen. Die zulässige Strombelastbarkeit hängt unter anderem von Verlegeart, Umgebungstemperatur, Anzahl belasteter Adern und Bündelung mit weiteren Leitungen ab. Auch Spannungsfall und Schutzbedingungen müssen berücksichtigt werden. Die Dimensionierung und Absicherung sollte eine Elektrofachkraft festlegen.

Was ist der Unterschied zwischen 5 × 10 mm² und 5 × 16 mm²?

Beide Kabel besitzen fünf Adern. Bei 5 × 16 mm² ist der Querschnitt jedes einzelnen Kupferleiters größer. Bei gleicher Länge und gleichem Strom ergibt sich dadurch ein geringerer elektrischer Widerstand und damit ein geringerer Spannungsfall. Gleichzeitig benötigt die stärkere Leitung mehr Platz und passende Anschlussklemmen.

Wie dick ist das NYY-J 5 × 16 mm²?

Der Außendurchmesser beträgt ca. 23 mm ± 0,5 mm, liegt also ungefähr zwischen 22,5 und 23,5 mm. Die Angabe 16 mm² bezeichnet dagegen die Querschnittsfläche eines einzelnen Kupferleiters.

Welches Leerrohr passt zu einem Kabel mit 23 mm Außendurchmesser?

Entscheidend ist der nutzbare Innendurchmesser des Schutzrohrs, nicht allein seine Nenngröße. Das Rohr muss ausreichend Platz für das Kabel und den Einzug bieten. Bei längeren Strecken oder mehreren Bögen ist zusätzliche Reserve sinnvoll. Für die Erdverlegung muss auch das Rohr entsprechend geeignet sein.

Welche Kabelverschraubung benötige ich?

Wähle eine Kabelverschraubung, deren Klemmbereich den tatsächlichen Außendurchmesser der gelieferten Leitung umfasst. Zusätzlich müssen Gewinde, Gehäuseanschluss und Schutzart zur Anwendung passen. Orientiere dich am angegebenen Durchmesser von ca. 23 mm ± 0,5 mm.

Kann ich NYY-J auch innerhalb von Gebäuden verlegen?

Ja, die Leitung eignet sich auch für feste Installationen im Innenbereich. Zusätzliche Anforderungen des Gebäudes oder Installationsbereichs, beispielsweise an den Brandschutz, müssen berücksichtigt werden.

Was ist der Unterschied zwischen NYY-J und NYM-J?

NYY-J ist ein schwarzes Erdkabel, das unter anderem für die feste Verlegung im Erdreich vorgesehen ist. NYM-J ist eine meist graue Mantelleitung für Gebäudeinstallationen und nicht für die direkte Erdverlegung bestimmt. Welcher Kabeltyp passt, richtet sich nach dem Einsatzort.

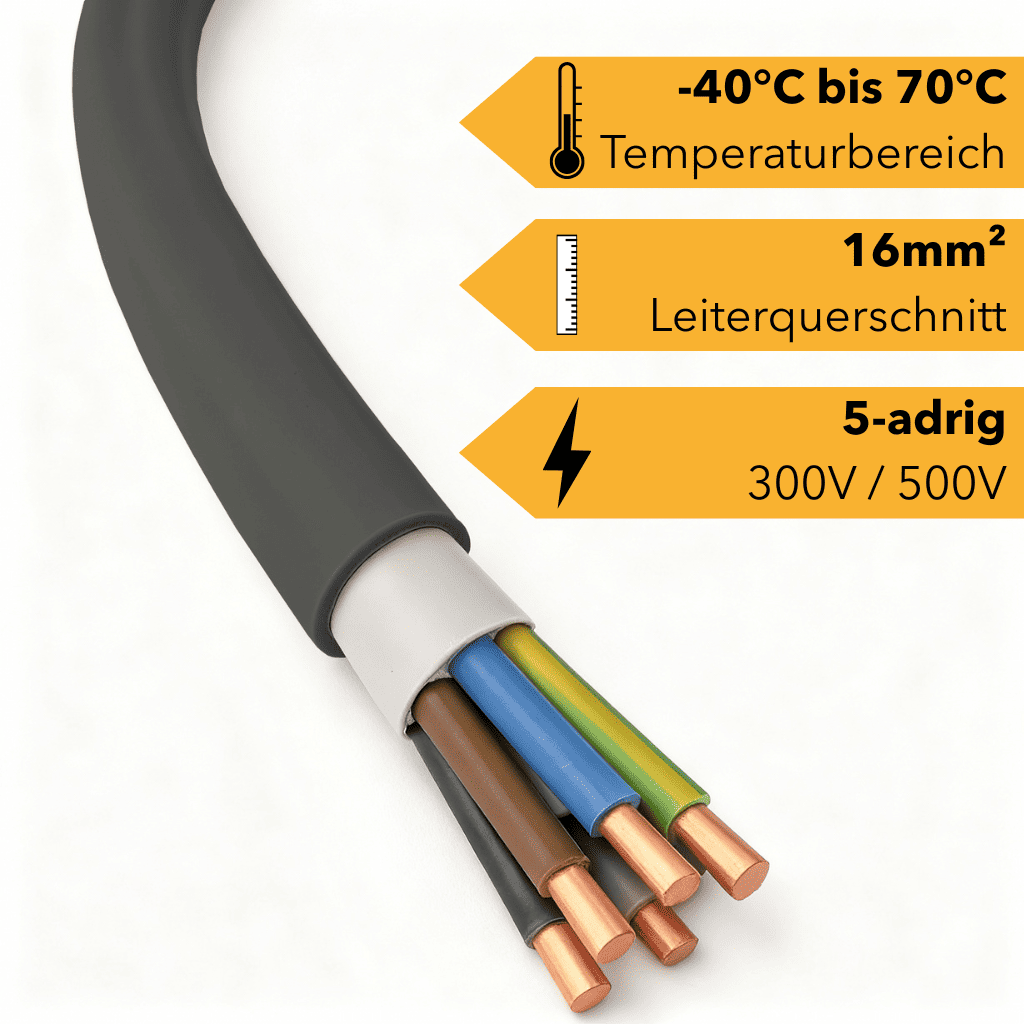

Welche Farben haben die fünf Adern?

Die Adern sind braun, schwarz, grau, blau und grün-gelb gekennzeichnet. Die grün-gelbe Ader ist der Schutzleiter.

Ist das Kabel als bewegliche Verlängerungsleitung geeignet?

Das NYY-J 5 × 16 mm² ist für die feste Verlegung vorgesehen. Für bewegliche Verlängerungsleitungen, Kabeltrommeln oder regelmäßig bewegte Geräteanschlüsse ist eine dafür geeignete flexible Leitung erforderlich.

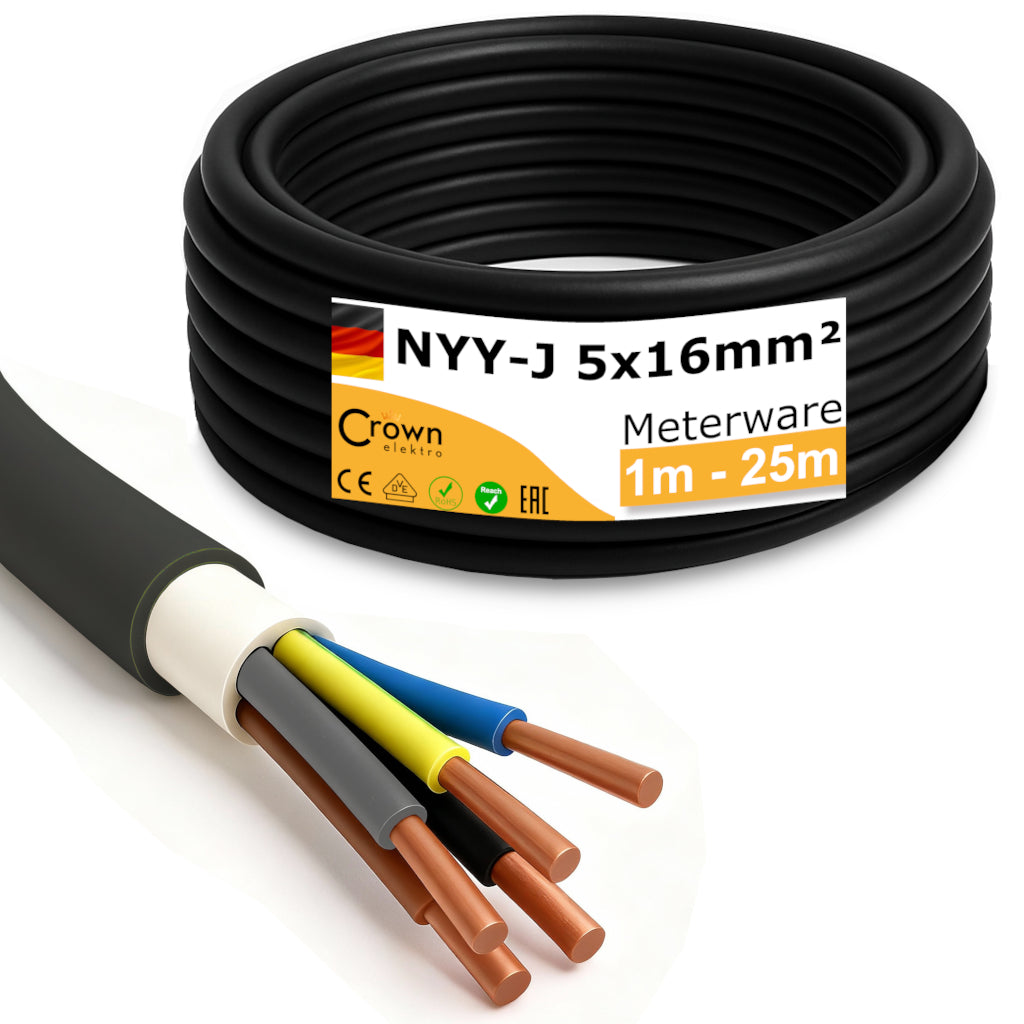

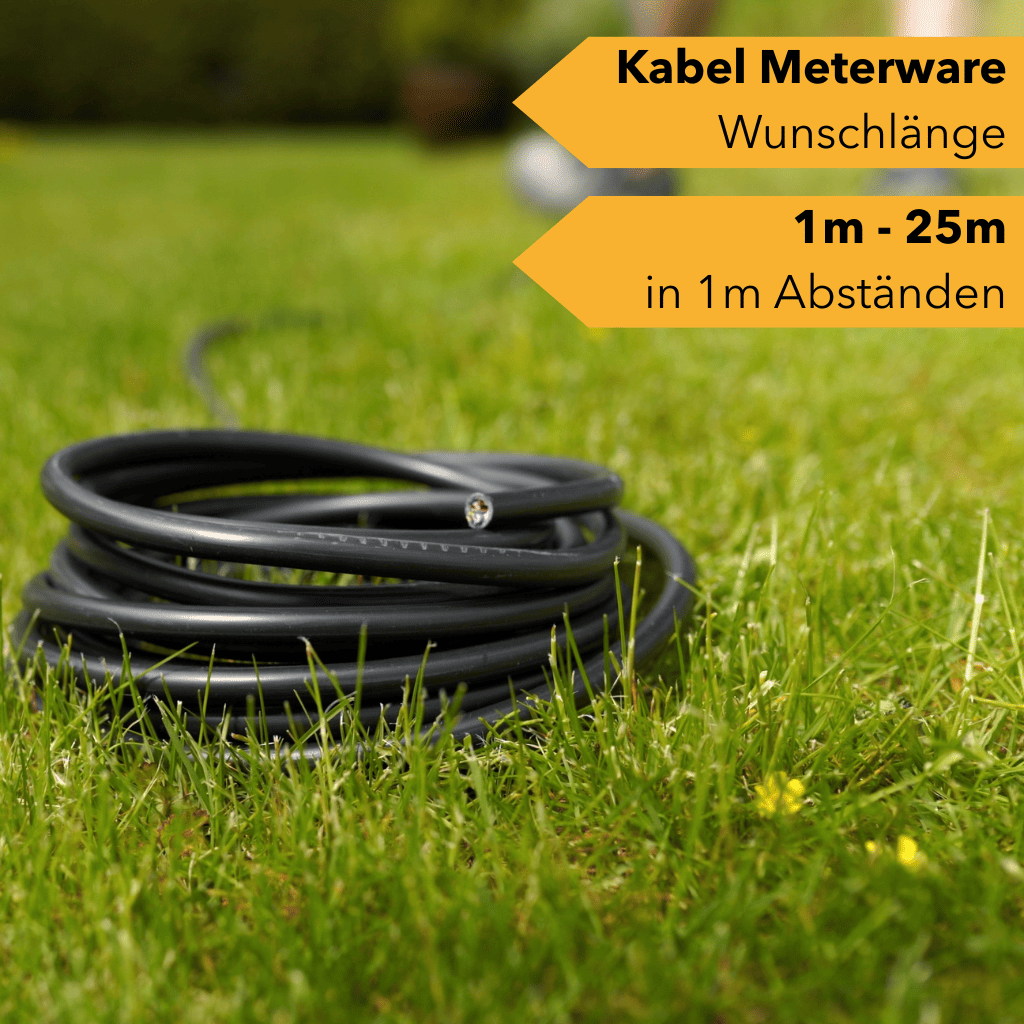

Wird die bestellte Länge am Stück geliefert?

Ja, die ausgewählte Länge zwischen 1 und 25 Metern wird am Stück geliefert. Berücksichtige ausreichend Reserve für die Anschlusspunkte. Die angebotene Lieferlänge ist keine pauschale Aussage zur maximal zulässigen Leitungslänge deines Stromkreises.

Von welchem Hersteller stammt das Kabel?

Je nach Verfügbarkeit und Liefercharge erhältst du das Kabel von XBK-Kabel, Prysmian oder Waskönig + Walter. Deshalb kann der Hersteller von der Produktabbildung abweichen.
