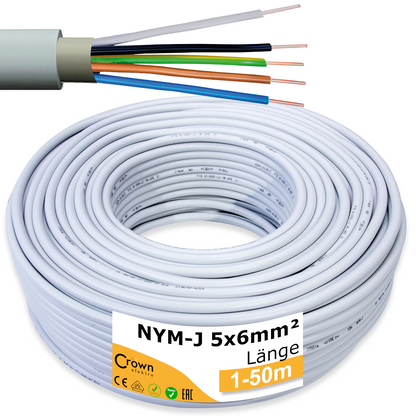

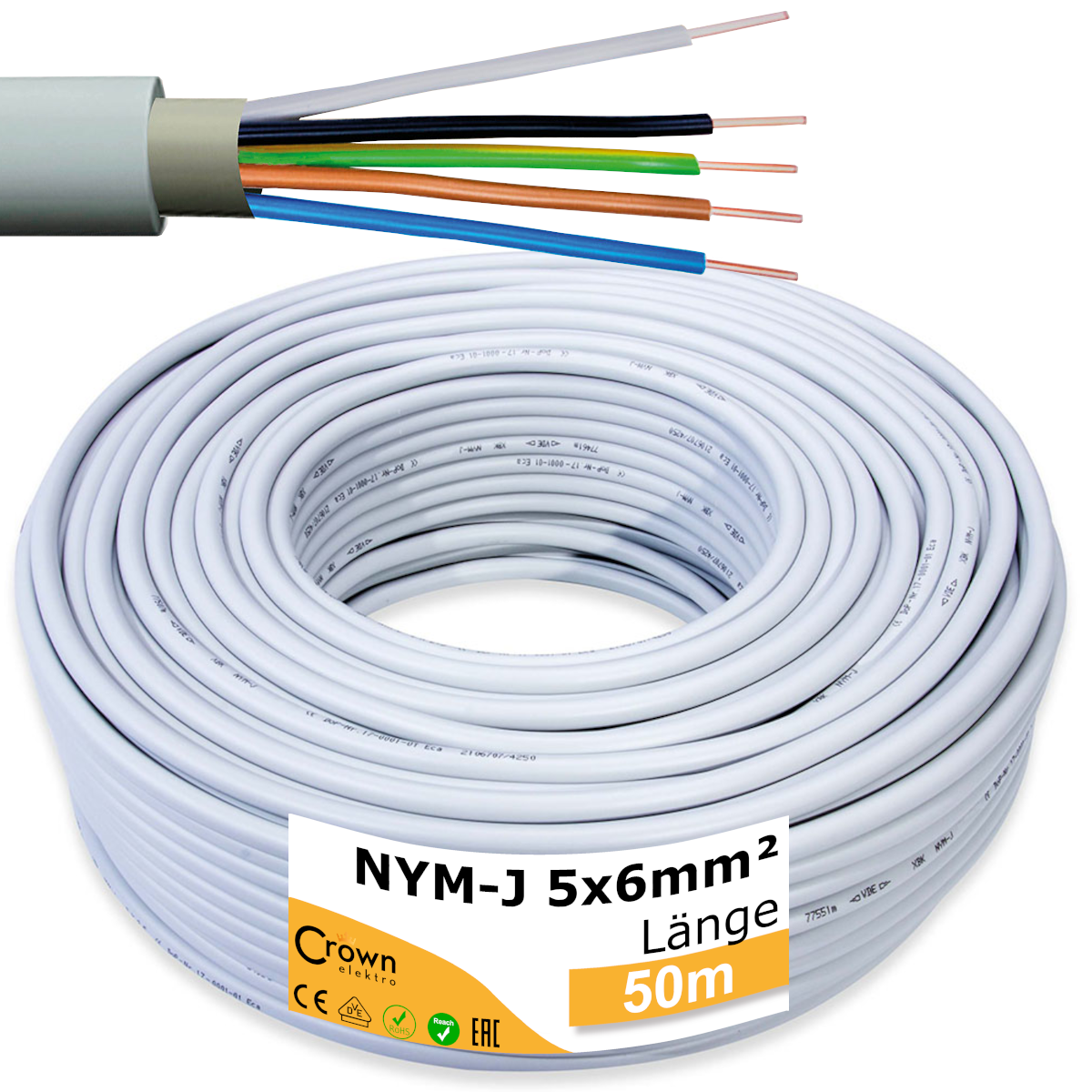

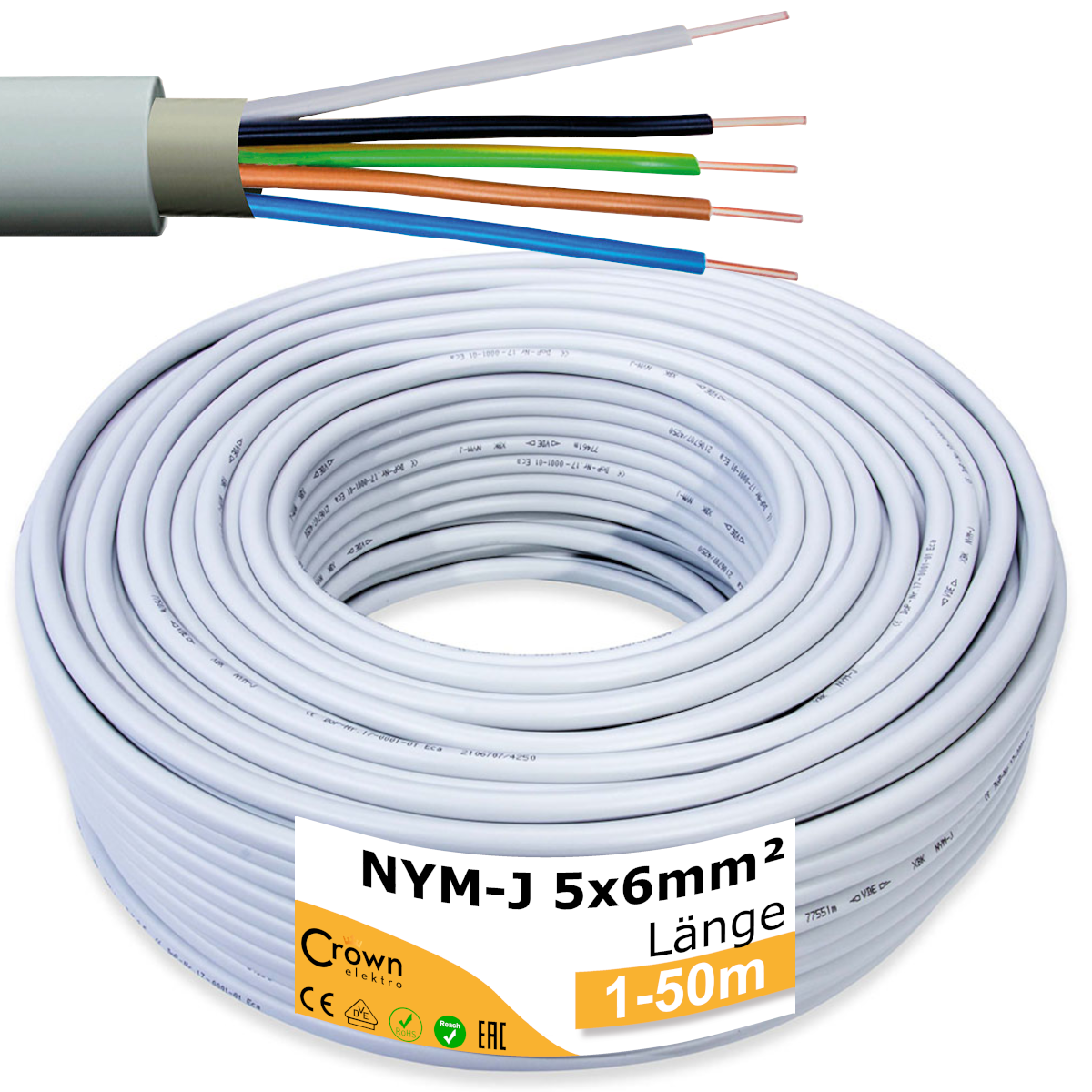

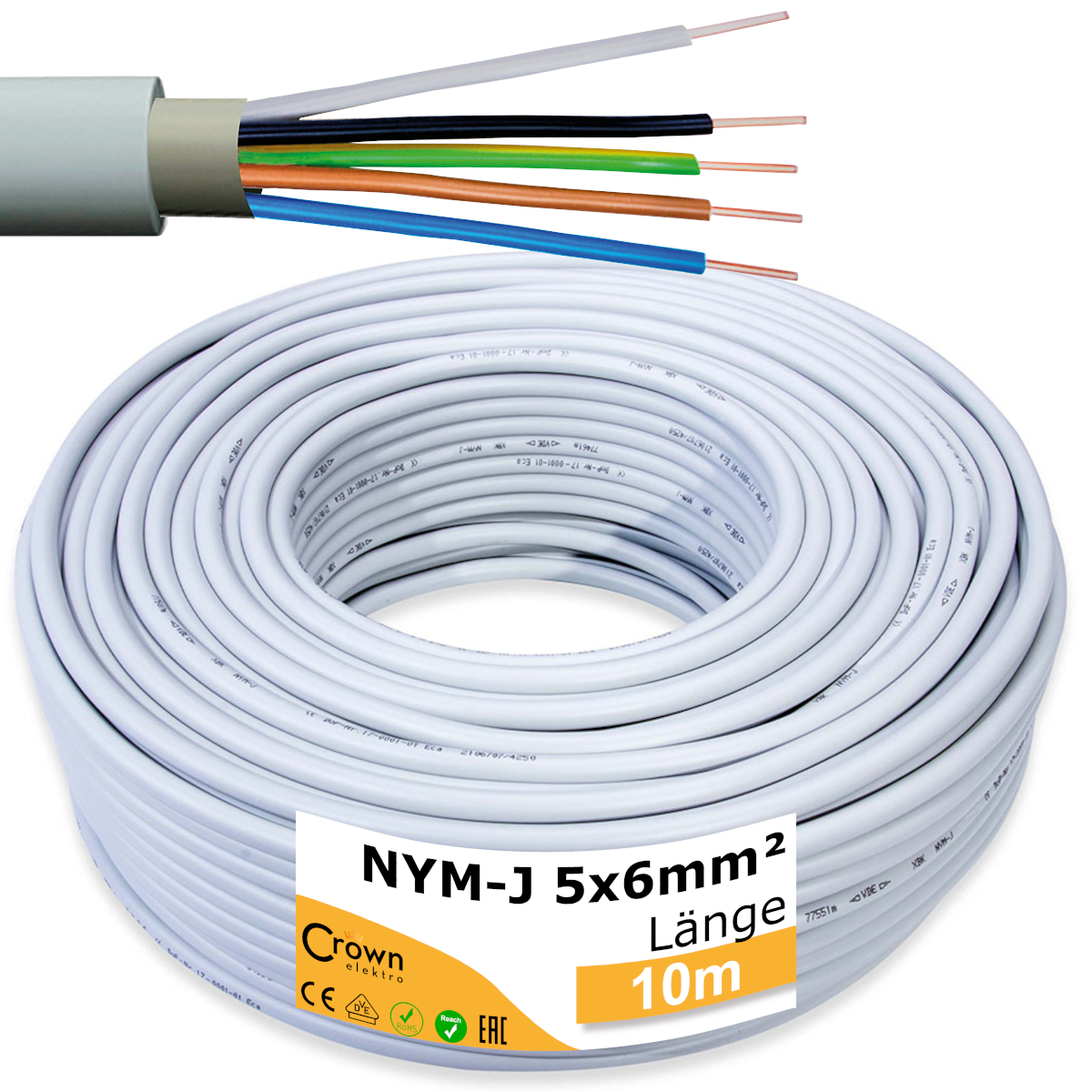

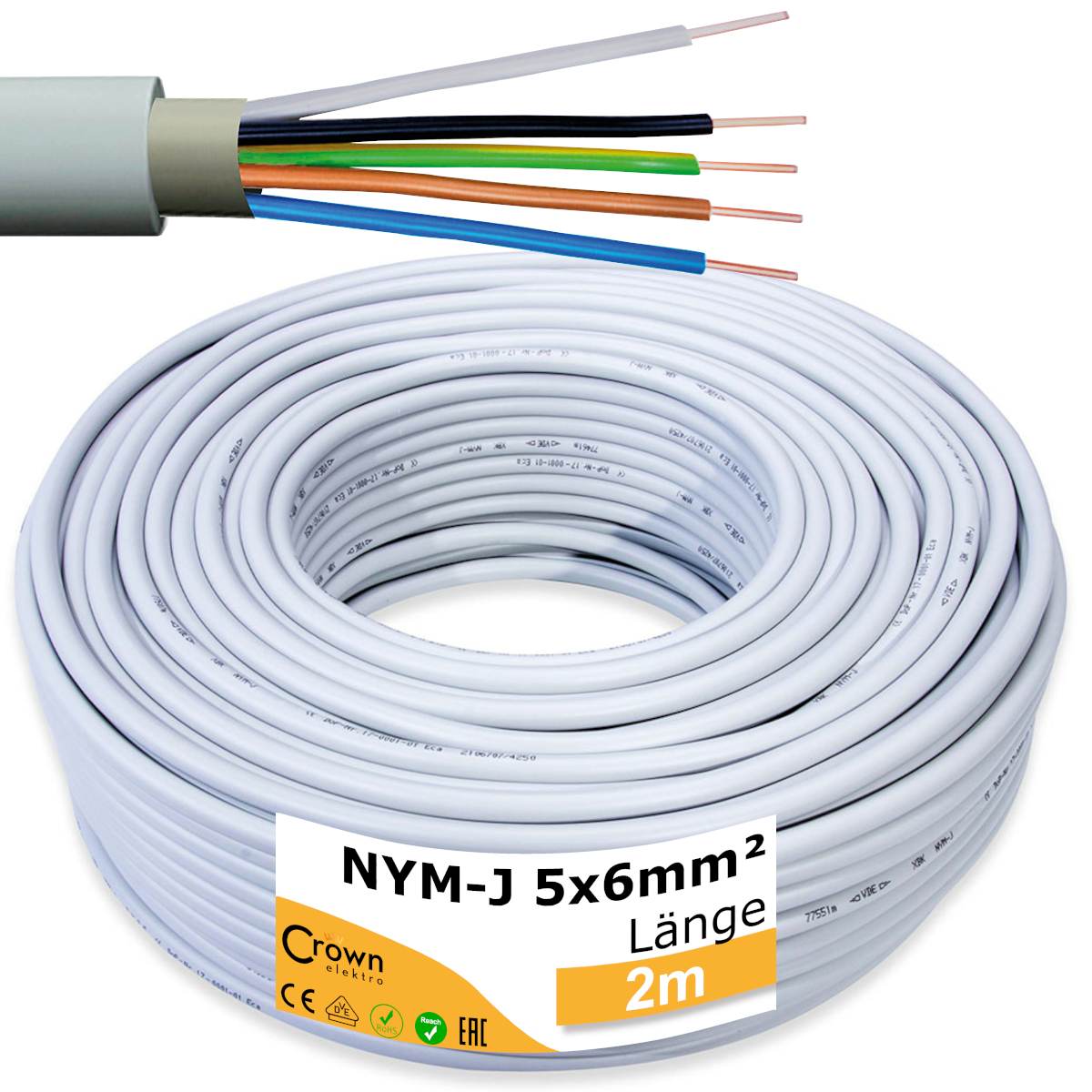

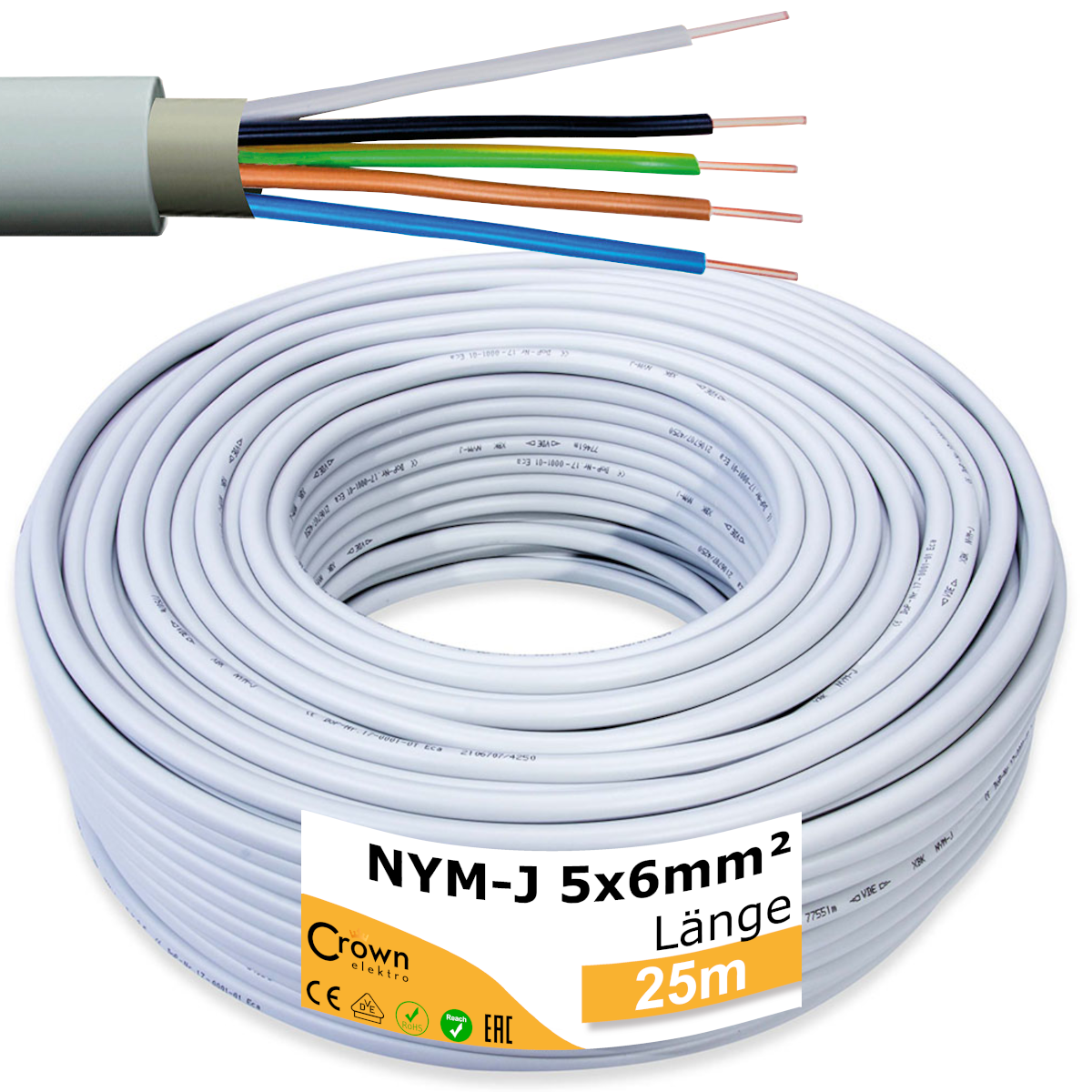

NYM-J Kabel 5x6mm² | Mantelleitung bis 50m

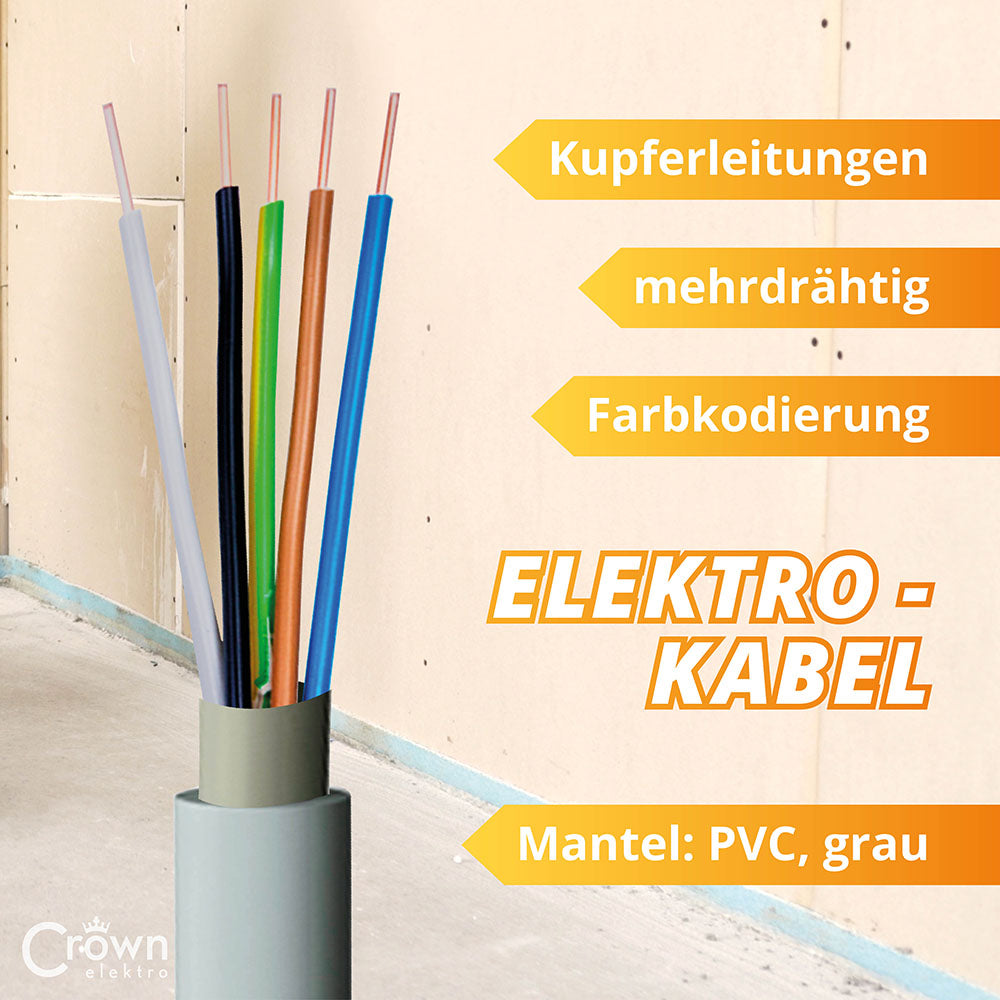

Was bedeutet NYM-J 5 × 6 mm²?

NYM-J bezeichnet eine Mantelleitung für die feste Elektroinstallation mit grün-gelbem Schutzleiter. Die Angabe 5 × 6 mm² bedeutet, dass das Kabel fünf Adern besitzt, deren Leiter jeweils einen Querschnitt von 6 mm² haben. Gängige Bezeichnungen sind Feuchtraumkabel, Installationskabel, Mantelleitung oder fünfadriges Stromkabel.

Wofür wird ein NYM-J Kabel 5 × 6 mm² verwendet?

Die Leitung kommt für feste Elektroinstallationen in Wohngebäuden, Werkstätten und Industrieanlagen infrage. Dazu gehören entsprechend ausgelegte Versorgungsleitungen und Anschlüsse elektrischer Verbraucher. Voraussetzung ist, dass fünf Adern mit jeweils 6 mm² Leiterquerschnitt den Anforderungen des geplanten Stromkreises entsprechen.

Was ist der Unterschied zwischen 5 × 4 mm² und 5 × 6 mm²?

Beide Leitungen besitzen fünf Adern. Der Unterschied liegt im Querschnitt der einzelnen Leiter. Bei gleichem Leitermaterial und gleicher Länge hat ein Leiter mit 6 mm² einen geringeren elektrischen Widerstand als ein Leiter mit 4 mm². Bei gleichem Strom fällt dadurch weniger Spannung über der Leitung ab. Welcher Querschnitt benötigt wird, richtet sich nach der konkreten Installation.

Sind 6 mm² der Außendurchmesser des Kabels?

Nein. 6 mm² beschreibt die Querschnittsfläche eines einzelnen Leiters, nicht den Durchmesser des gesamten Kabels. Der Außendurchmesser umfasst alle fünf isolierten Adern und den Kabelmantel. Er kann je nach Hersteller variieren. Für passende Leerrohre, Kabelverschraubungen oder Befestigungen ist das Datenblatt des gelieferten Kabels maßgeblich.

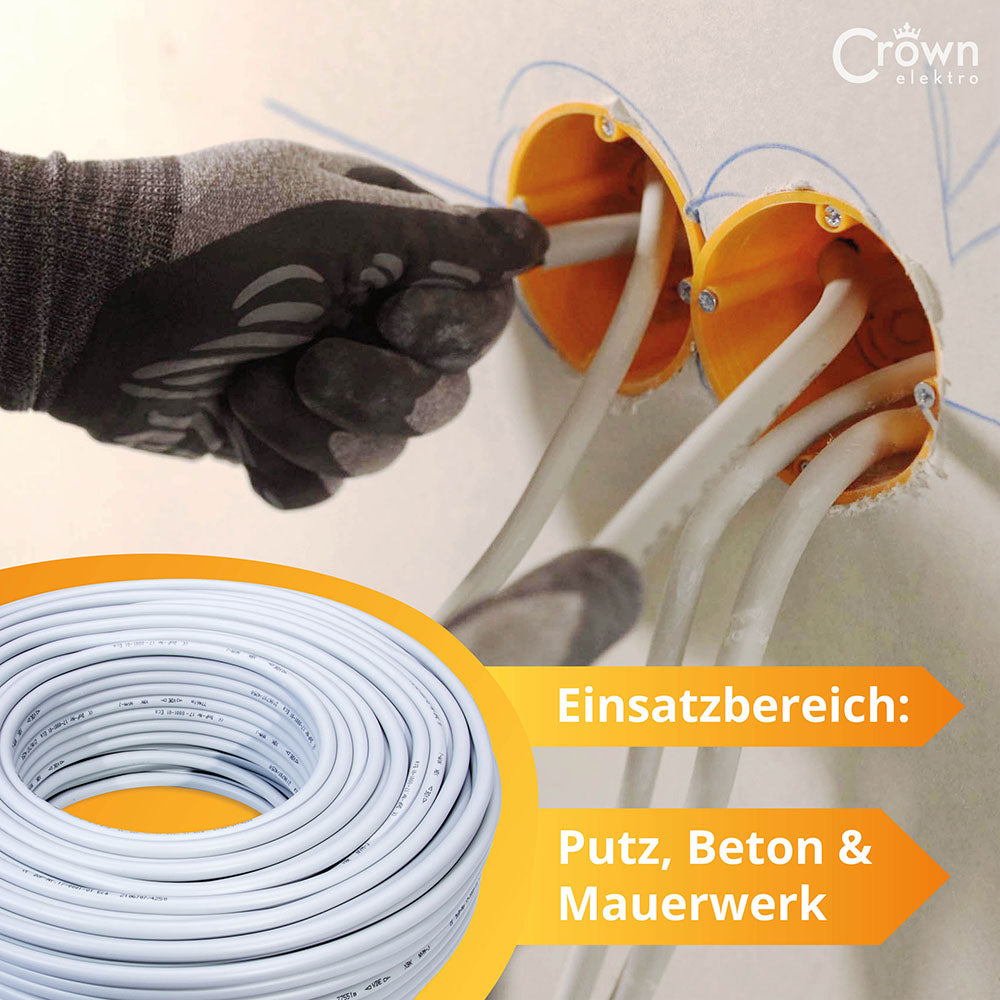

Wo darf das NYM-J Feuchtraumkabel verlegt werden?

Das Kabel eignet sich für trockene und feuchte Räume sowie für die feste Verlegung in und unter Putz. Auch eine Verlegung in Mauerwerk und Beton ist möglich. Ausgenommen ist die direkte Einbettung in Schüttel-, Rüttel- oder Stampfbeton.

Wie viel Ampere oder Watt verträgt ein Kabel mit 6 mm²?

Eine allgemeingültige Belastungsgrenze lässt sich aus dem Leiterquerschnitt allein nicht bestimmen. Entscheidend sind unter anderem Verlegeart, Umgebungstemperatur, Anzahl belasteter Adern und Bündelung mit weiteren Leitungen. Auch Leitungslänge und Spannungsfall müssen berücksichtigt werden. Die geeignete Absicherung sollte eine Elektrofachkraft anhand der konkreten Installation festlegen.

Wie lang darf eine NYM-J Leitung mit 5 × 6 mm² sein?

Die maximal geeignete Leitungslänge hängt vom jeweiligen Stromkreis ab. Maßgeblich sind unter anderem die Belastung, die Absicherung und der zulässige Spannungsfall. Die angebotenen 1 bis 50 Meter sind Lieferlängen und keine pauschale Freigabe für einen entsprechend langen Stromkreis.

Darf NYM-J 5 × 6 mm² im Außenbereich verwendet werden?

Eine Verwendung im Außenbereich ist nur unter geeigneten Verlegebedingungen möglich. Insbesondere muss die Leitung vor direkter Sonneneinstrahlung geschützt werden. Für eine ungeschützte Verlegung im Freien ist diese hellgraue Mantelleitung nicht vorgesehen.

Kann ich NYM-J Kabel direkt im Erdreich verlegen?

Nein, NYM-J ist nicht für die direkte Erdverlegung vorgesehen. Für Leitungswege im Boden ist ein dafür geeignetes Erdkabel erforderlich, beispielsweise NYY-J. Ein einfaches Leerrohr macht NYM-J nicht automatisch für die Erdverlegung geeignet.

Wie stark darf das Kabel gebogen werden?

Bei fester Verlegung beträgt der angegebene Mindestbiegeradius das Vierfache des Leitungsdurchmessers. Maßgeblich ist der tatsächliche Außendurchmesser des gelieferten Kabels. Plane Richtungsänderungen mit ausreichend Platz und vermeide enge Knicke.

Bei welchen Temperaturen kann das Kabel verlegt werden?

Für die Verlegung ist ein Temperaturbereich von +5 °C bis +70 °C angegeben. Im fest verlegten Zustand beträgt der Bereich −40 °C bis +70 °C. Die Temperaturangaben für den fest verlegten Zustand gelten nicht automatisch für das Biegen und Verarbeiten der Leitung.

Wird die bestellte Kabellänge am Stück geliefert?

Ja, die in der Variante ausgewählte Länge wird am Stück geliefert. Je nach Angebot stehen Längen zwischen 1 und 50 Metern zur Verfügung. Berücksichtige bei der Bestellung den vollständigen Leitungsweg und ausreichend Anschlussreserve.

Von welchem Hersteller stammt das NYM-J Kabel?

Je nach Lagerbestand und Verfügbarkeit liefern wir das Kabel von Prysmian, XBK, Waskönig + Walter oder HSB. Der Hersteller kann deshalb von der Produktabbildung abweichen.
