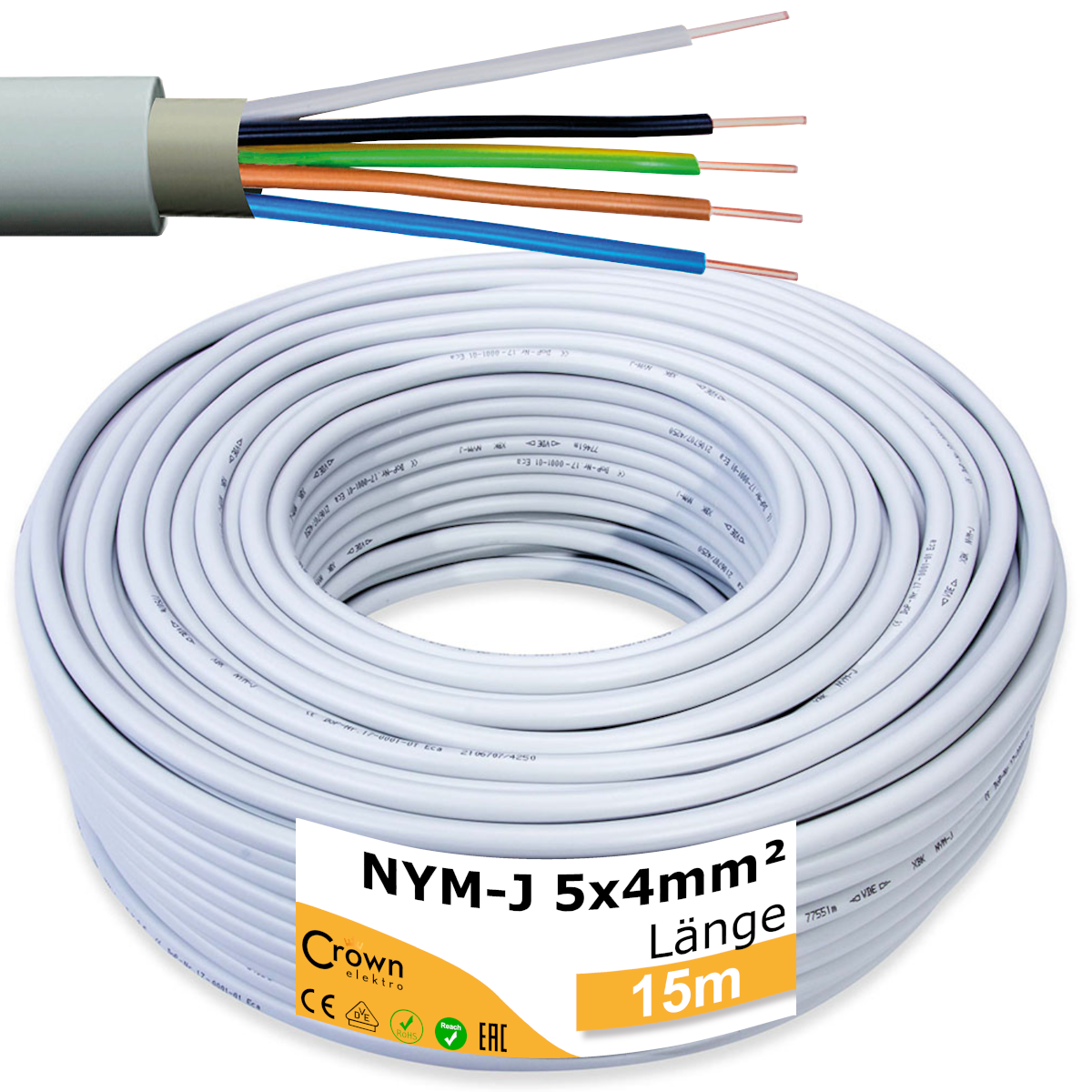

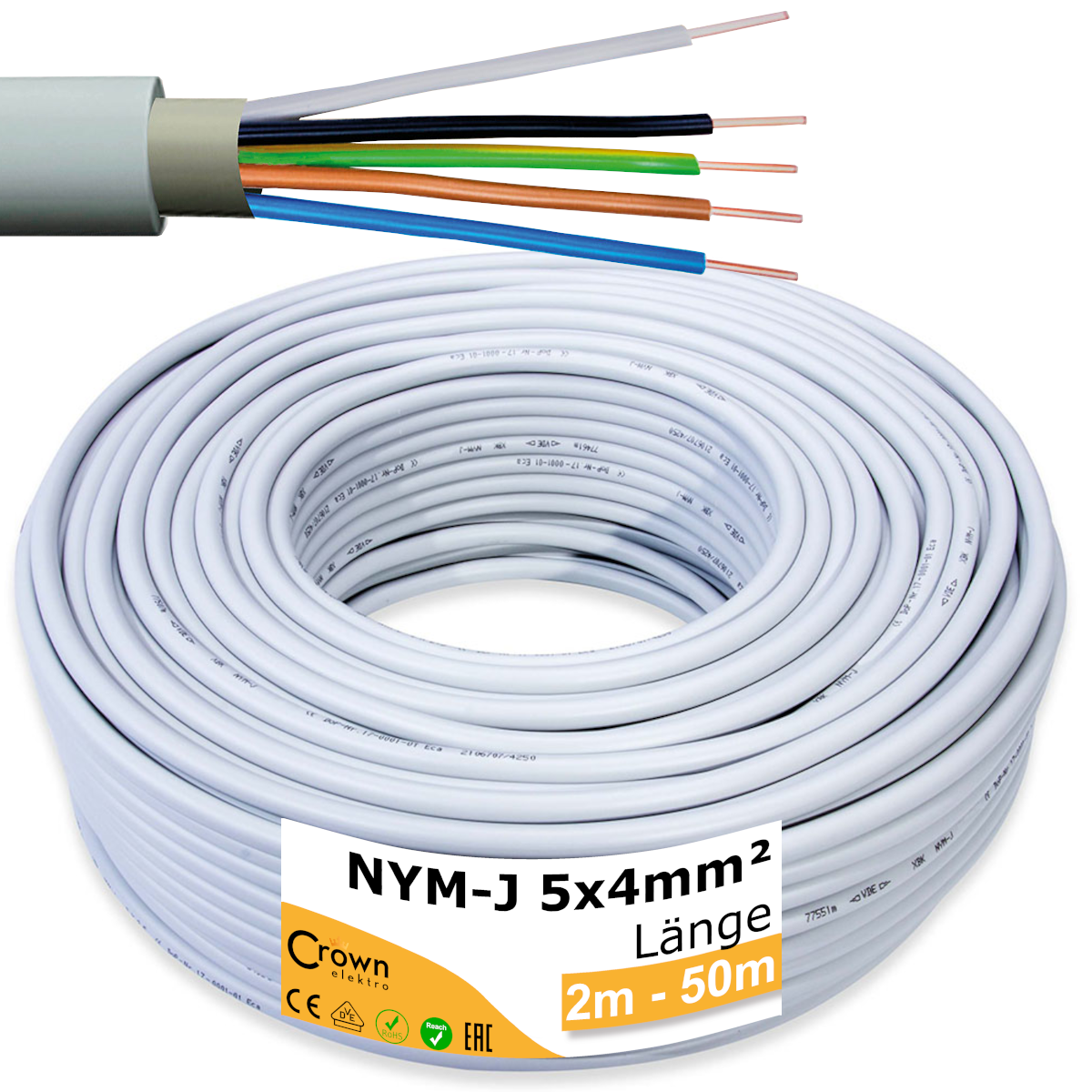

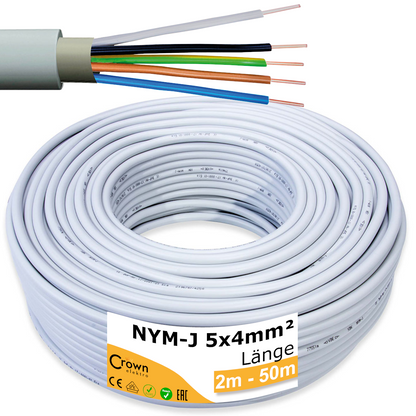

NYM-J Kabel 5x4mm² | Mantelleitung bis 50m

Was bedeutet NYM-J 5 × 4 mm²?

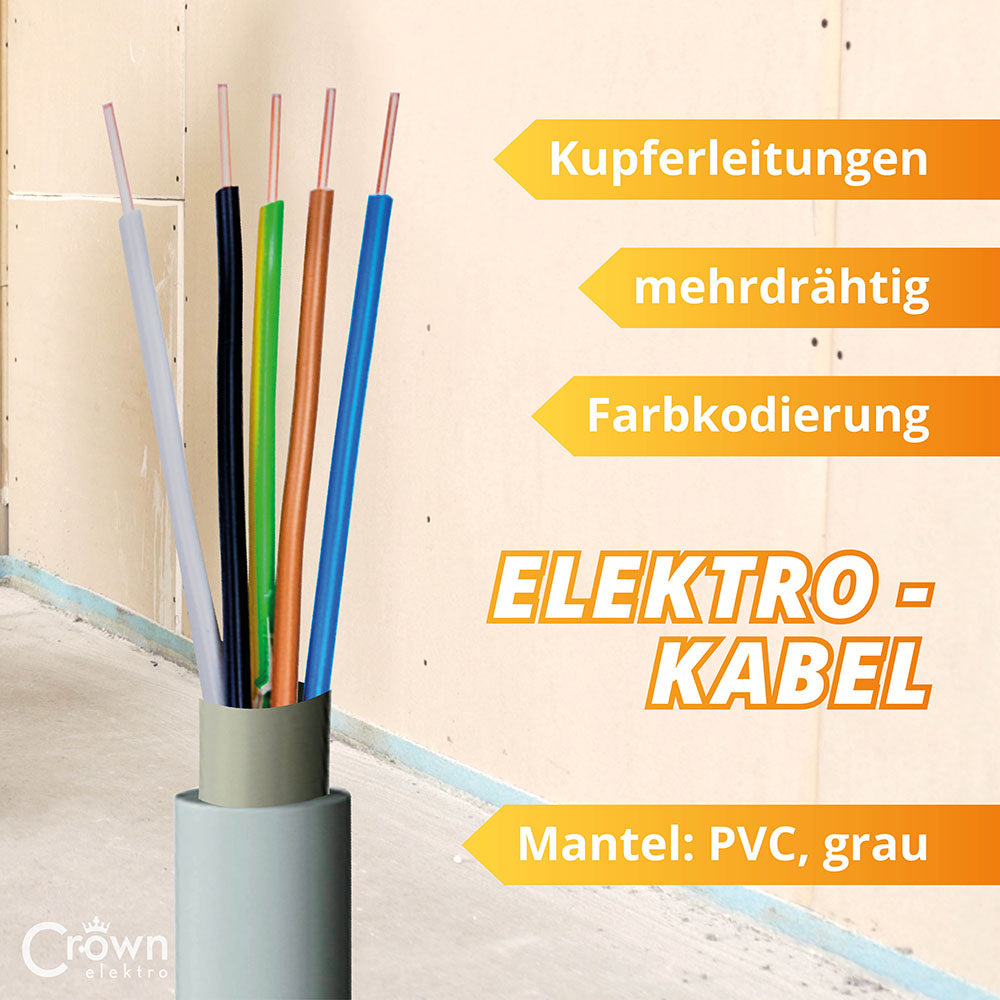

NYM-J bezeichnet eine Mantelleitung für die feste Elektroinstallation mit grün-gelbem Schutzleiter. Die Angabe 5 × 4 mm² bedeutet, dass das Kabel fünf Adern besitzt, deren Leiter jeweils einen Querschnitt von 4 mm² haben. Übliche Bezeichnungen sind Feuchtraumkabel, Installationskabel, Mantelleitung oder fünfadriges Stromkabel.

Wofür wird ein NYM-J Kabel 5 × 4 mm² verwendet?

Die Leitung kommt für feste Elektroinstallationen in Gebäuden, Werkstätten und Industrieanlagen infrage. Dazu zählen beispielsweise entsprechend geplante Zuleitungen und Anschlüsse elektrischer Verbraucher. Voraussetzung ist, dass fünf Adern und 4 mm² Leiterquerschnitt zu den Anforderungen des jeweiligen Stromkreises passen.

Was ist der Unterschied zwischen 5 × 2,5 mm² und 5 × 4 mm²?

Beide Kabel besitzen fünf Adern. Der Unterschied liegt im Querschnitt jedes einzelnen Leiters. Ein Leiter mit 4 mm² hat bei gleichem Material und gleicher Länge einen geringeren elektrischen Widerstand als ein Leiter mit 2,5 mm². Bei gleichem Strom fällt dadurch weniger Spannung über der Leitung ab. Welcher Querschnitt erforderlich ist, richtet sich nach der konkreten Installation.

Sind 4 mm² der Kabeldurchmesser?

Nein. 4 mm² bezeichnet die Querschnittsfläche eines einzelnen Leiters, nicht den Außendurchmesser des gesamten Kabels. Der Kabelaußendurchmesser umfasst alle fünf isolierten Adern und den Mantel. Er kann je nach Hersteller variieren und sollte für die Auswahl von Leerrohren, Kabelverschraubungen oder Befestigungen dem jeweiligen Datenblatt entnommen werden.

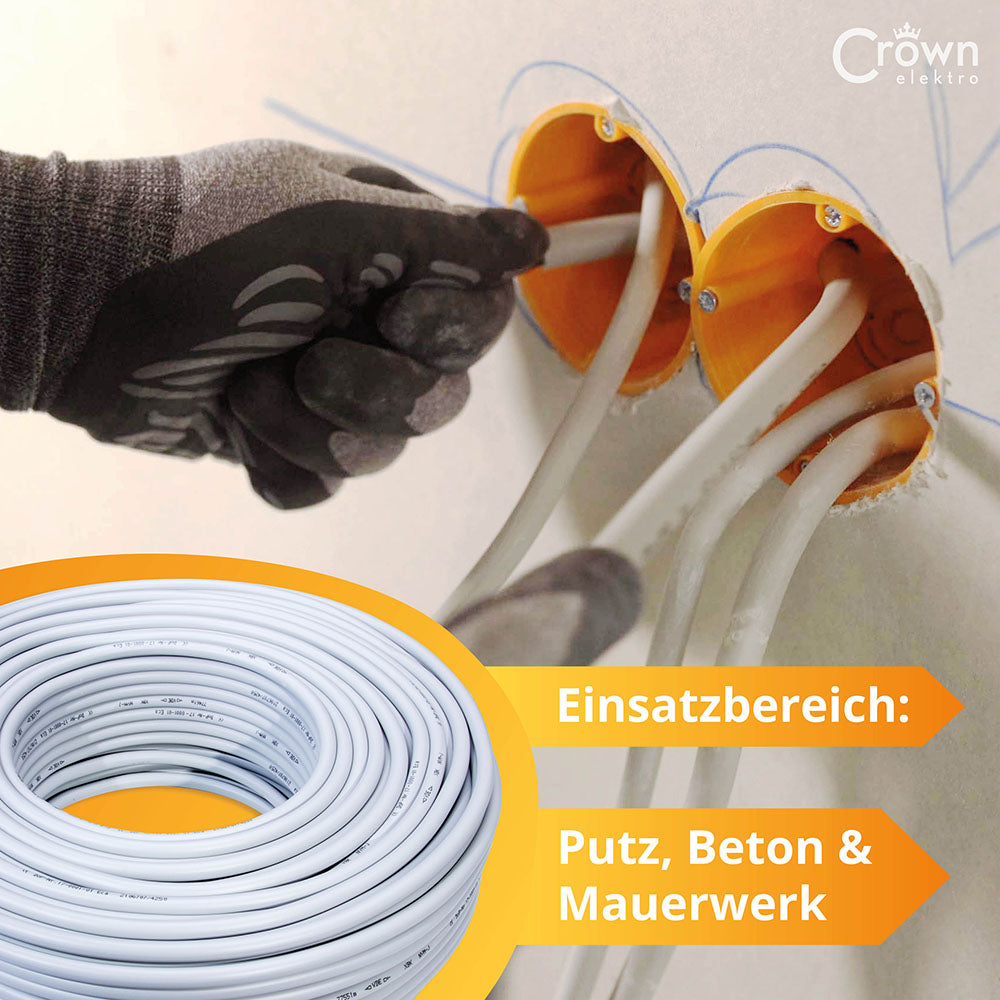

Wo kann das NYM-J Feuchtraumkabel verlegt werden?

Das Kabel eignet sich für trockene und feuchte Räume sowie für die feste Verlegung in und unter Putz. Auch die Verlegung in Mauerwerk und Beton ist möglich. Ausgenommen ist die direkte Einbettung in Schüttel-, Rüttel- oder Stampfbeton.

Wie viel Ampere oder Watt verträgt ein Kabel mit 4 mm²?

Der Leiterquerschnitt allein reicht nicht aus, um eine allgemeingültige Belastungsgrenze anzugeben. Entscheidend sind unter anderem Verlegeart, Umgebungstemperatur, Anzahl belasteter Adern und Bündelung mit weiteren Leitungen. Auch Leitungslänge und Spannungsfall müssen berücksichtigt werden. Die geeignete Absicherung sollte eine Elektrofachkraft anhand des Stromkreises bestimmen.

Wie lang darf eine NYM-J Leitung mit 5 × 4 mm² sein?

Die maximal geeignete Leitungslänge hängt von der Belastung, Absicherung und dem zulässigen Spannungsfall ab. Die angebotenen 2 bis 50 Meter sind Lieferlängen und keine pauschale Freigabe für einen entsprechend langen Stromkreis. Die tatsächliche Auslegung richtet sich nach den Bedingungen vor Ort.

Darf NYM-J 5 × 4 mm² im Außenbereich verwendet werden?

Eine Verwendung im Außenbereich ist nur unter geeigneten Verlegebedingungen möglich. Insbesondere muss das Kabel vor direkter Sonneneinstrahlung geschützt werden. Für eine ungeschützte Verlegung im Freien ist diese hellgraue Mantelleitung nicht vorgesehen.

Kann ich NYM-J Kabel direkt im Erdreich verlegen?

Nein, NYM-J ist nicht für die direkte Erdverlegung vorgesehen. Für Leitungswege im Boden benötigst du ein dafür geeignetes Erdkabel, beispielsweise NYY-J. Ein einfaches Leerrohr macht NYM-J nicht automatisch für die Erdverlegung geeignet.

Wie stark darf das Kabel gebogen werden?

Für die feste Verlegung ist ein Mindestbiegeradius von viermal dem Leitungsdurchmesser angegeben. Maßgeblich ist der tatsächliche Außendurchmesser des gelieferten Kabels. Vermeide enge Knicke und berücksichtige den erforderlichen Biegeradius bei der Planung des Leitungswegs.

Welche Temperaturen sind für das Kabel angegeben?

Für die Verlegung ist ein Temperaturbereich von +5 °C bis +70 °C angegeben. Im fest verlegten Zustand beträgt der Bereich −40 °C bis +70 °C. Die Werte für den fest verlegten Zustand dürfen nicht mit den zulässigen Bedingungen beim Verlegen gleichgesetzt werden.

Wird die bestellte Kabellänge am Stück geliefert?

Ja, die in der Variante ausgewählte Länge wird am Stück geliefert. Je nach Angebot stehen 2 bis 50 Meter zur Auswahl. Plane neben dem Leitungsweg ausreichend Reserve für Anschlüsse ein.

Von welchem Hersteller stammt das NYM-J Kabel?

Je nach Lagerbestand und Verfügbarkeit erhältst du das Kabel von Prysmian, XBK, Waskönig + Walter oder HSB. Deshalb kann der Hersteller von der Produktabbildung abweichen.
