NYM-J Kabel 5x2,5mm² | Mantelleitung bis 100m

Was bedeutet NYM-J 5 × 2,5 mm²?

NYM-J bezeichnet eine Mantelleitung für die feste Elektroinstallation mit grün-gelbem Schutzleiter. Die Angabe 5 × 2,5 mm² bedeutet, dass das Kabel fünf Adern besitzt, deren Kupferleiter jeweils einen Querschnitt von 2,5 mm² haben. Gängige Bezeichnungen sind Feuchtraumkabel, Installationskabel, Mantelleitung oder fünfadriges Stromkabel.

Wofür wird ein NYM-J Kabel 5 × 2,5 mm² verwendet?

Die Leitung wird für feste Elektroinstallationen in Wohngebäuden, Werkstätten und der Industrie eingesetzt. Sie kommt für Anschluss- und Schaltaufgaben infrage, bei denen fünf Adern und ein Leiterquerschnitt von 2,5 mm² erforderlich sind. Die konkrete Eignung hängt vom angeschlossenen Verbraucher und der Auslegung des Stromkreises ab.

Was ist der Unterschied zwischen 5 × 1,5 mm² und 5 × 2,5 mm²?

Beide Kabel besitzen fünf Adern. Der Unterschied liegt im Querschnitt der einzelnen Kupferleiter. Ein Leiter mit 2,5 mm² hat bei gleicher Länge einen geringeren elektrischen Widerstand als ein Leiter mit 1,5 mm². Bei gleichem Strom fällt dadurch weniger Spannung über der Leitung ab. Welcher Querschnitt benötigt wird, richtet sich nach den Verlege- und Betriebsbedingungen.

Was unterscheidet ein dreiadriges von einem fünfadrigen Kabel?

Ein NYM-J 3 × 2,5 mm² besitzt drei Adern, ein NYM-J 5 × 2,5 mm² dagegen fünf. Der Leiterquerschnitt ist bei beiden Ausführungen gleich. Die zusätzlichen Adern ermöglichen weitere Anschluss- oder Schaltfunktionen, erhöhen aber nicht automatisch die zulässige Belastung eines einzelnen Leiters.

Wo darf das NYM-J Feuchtraumkabel verlegt werden?

Das Kabel eignet sich für trockene und feuchte Räume sowie für die feste Verlegung auf, in und unter Putz. Auch eine Verlegung in Mauerwerk und Beton ist möglich. Ausgenommen ist die direkte Einbettung in Schüttel-, Rüttel- oder Stampfbeton.

Wie viel Ampere oder Watt verträgt ein Kabel mit 2,5 mm²?

Eine allgemeingültige Belastungsgrenze lässt sich aus dem Querschnitt allein nicht bestimmen. Die zulässige Strombelastbarkeit hängt unter anderem von Verlegeart, Umgebungstemperatur, Anzahl belasteter Adern und Bündelung mit weiteren Leitungen ab. Auch Leitungslänge, Spannungsfall und Abschaltbedingungen müssen bei der Planung berücksichtigt werden. Die passende Absicherung sollte eine Elektrofachkraft festlegen.

Wie lang darf eine Leitung mit 5 × 2,5 mm² sein?

Die maximal geeignete Leitungslänge hängt vom jeweiligen Stromkreis ab. Entscheidend sind unter anderem Belastung, Absicherung und zulässiger Spannungsfall. Die angebotenen 5 bis 100 Meter sind Lieferlängen und keine pauschale Freigabe für einen entsprechend langen Stromkreis.

Darf NYM-J Kabel im Außenbereich verwendet werden?

Eine Verwendung im Außenbereich ist nur unter geeigneten Verlegebedingungen möglich. Insbesondere muss die Leitung vor direkter Sonneneinstrahlung geschützt werden. Für die ungeschützte Verlegung im Freien ist das graue NYM-J Kabel nicht vorgesehen.

Kann ich NYM-J 5 × 2,5 mm² direkt in der Erde verlegen?

Nein, NYM-J ist nicht für die direkte Erdverlegung vorgesehen. Für Leitungswege im Boden ist ein dafür geeignetes Erdkabel erforderlich, beispielsweise NYY-J. Ein einfaches Leerrohr macht NYM-J nicht automatisch für die Erdverlegung geeignet.

Besteht das Kabel aus Volldraht oder flexibler Litze?

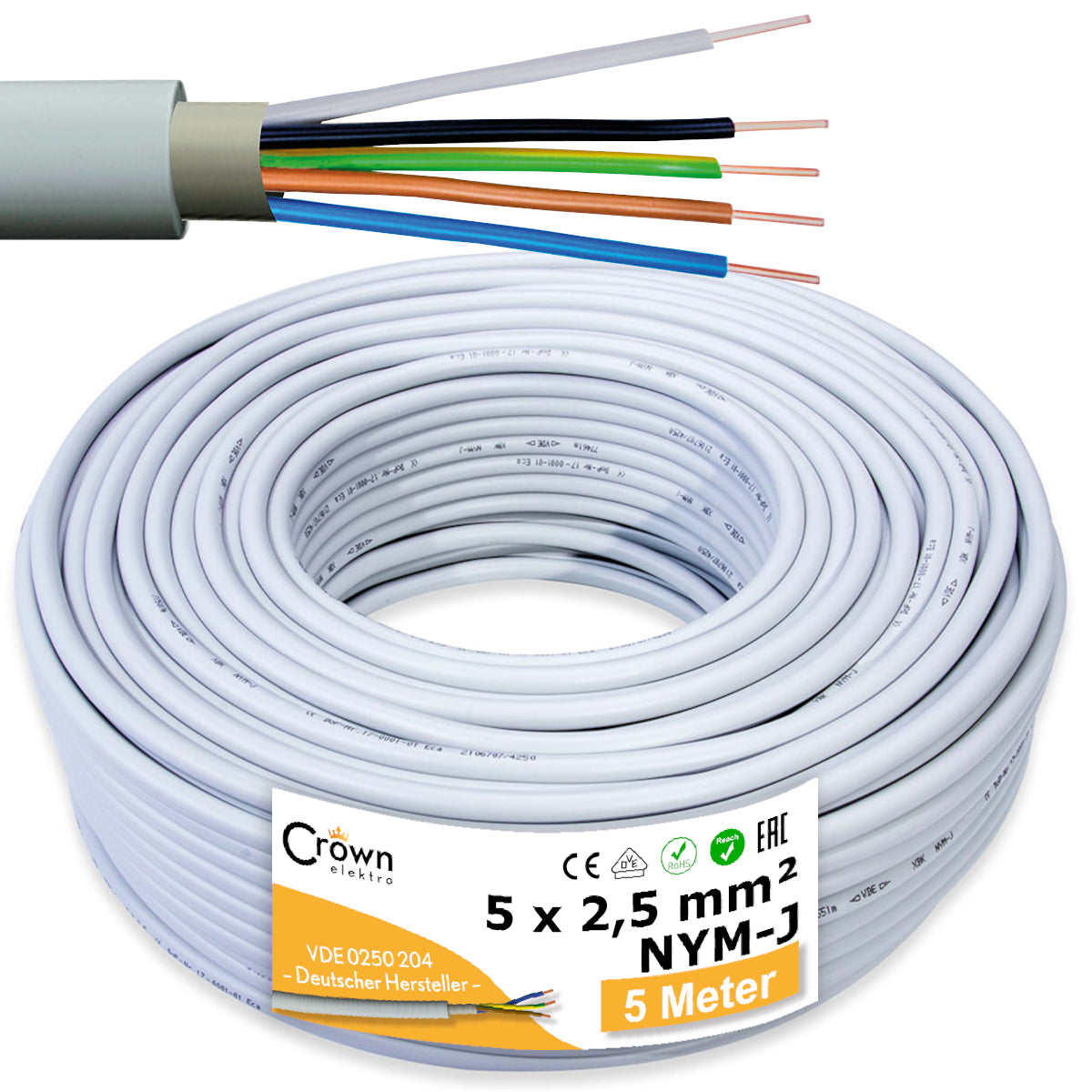

Dieses NYM-J Kabel 5 × 2,5 mm² besitzt massive, eindrähtige Kupferleiter. Es handelt sich um Kupfer-Volldraht und nicht um Litze. Die Leitung ist für die feste Installation vorgesehen und nicht als bewegliches Verlängerungskabel oder flexible Geräteanschlussleitung gedacht.

Welche Farben haben die fünf Adern?

Die fünf Adern sind braun, schwarz, grau, blau und grün-gelb gekennzeichnet. Die grün-gelbe Ader ist der Schutzleiter. Die Aderkennzeichnung erfolgt nach DIN VDE 0293.

Wird die bestellte Kabellänge am Stück geliefert?

Ja, die in der Variante ausgewählte Länge wird am Stück geliefert. Je nach Angebot stehen 5 bis 100 Meter zur Auswahl. Berücksichtige vor der Bestellung den vollständigen Leitungsweg und ausreichend Anschlussreserve.

Von welchem Hersteller stammt das NYM-J Kabel?

Je nach Verfügbarkeit liefern wir das Kabel von XBK, Waskönig + Walter, HSB oder Prysmian. Daher kann der Hersteller von der Produktabbildung abweichen.
