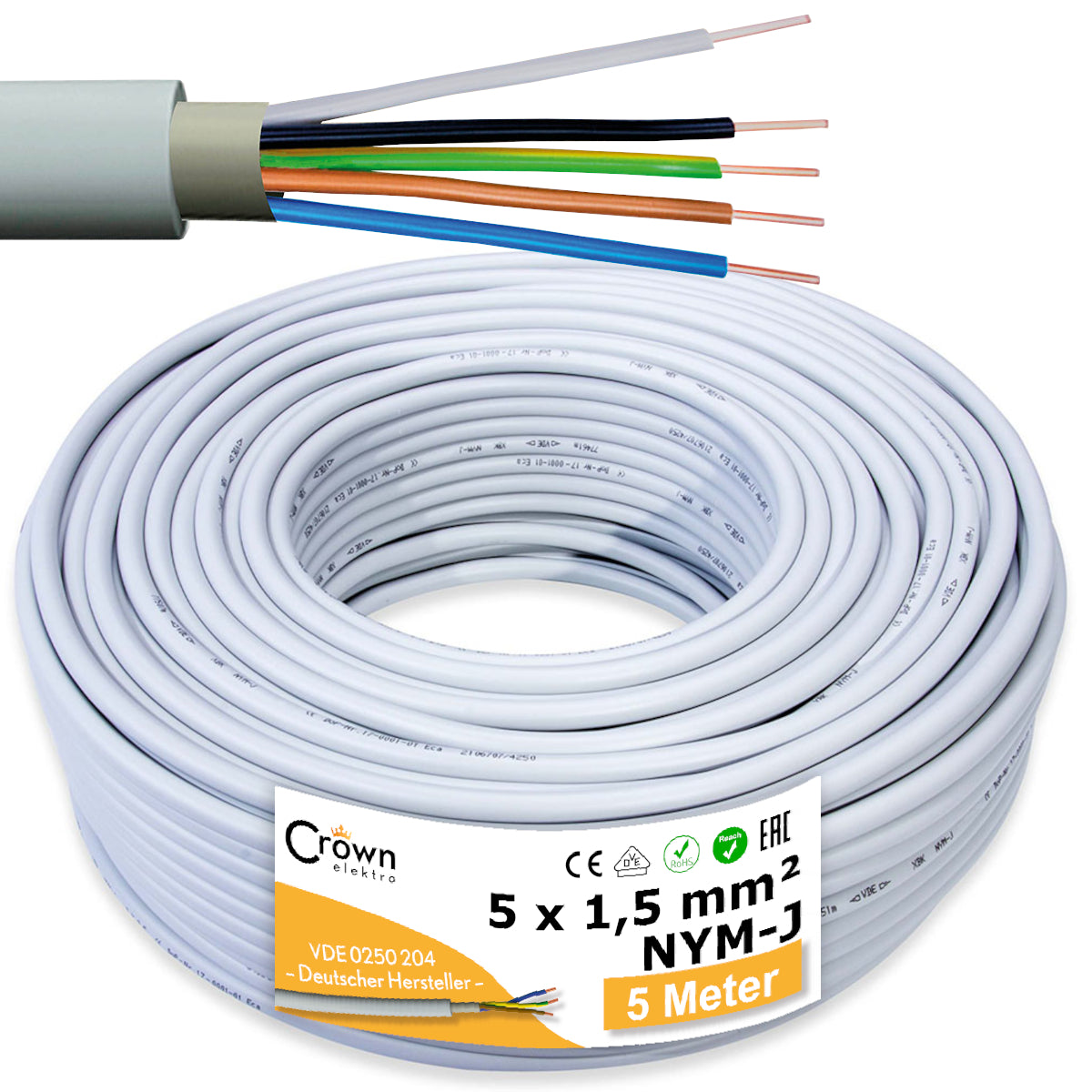

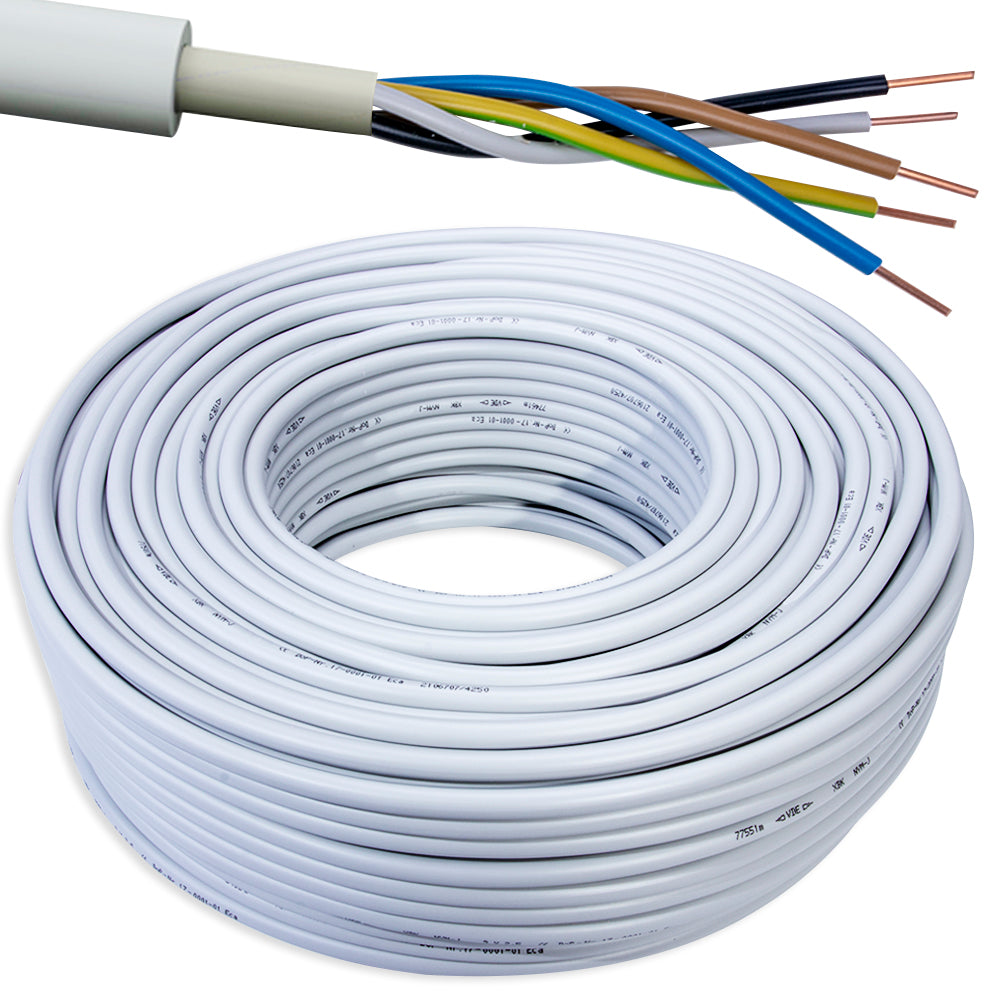

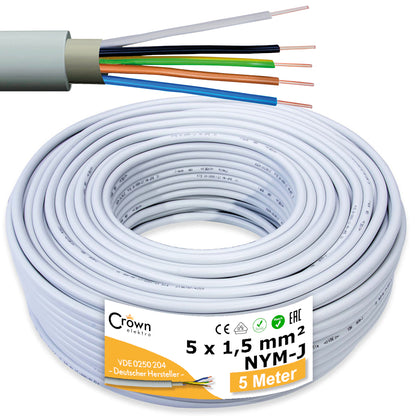

NYM-J Kabel 5x1,5mm² | Mantelleitung bis 100m

Was bedeutet NYM-J 5 × 1,5 mm²?

NYM-J bezeichnet eine Mantelleitung für die feste Elektroinstallation mit grün-gelbem Schutzleiter. 5 × 1,5 mm² bedeutet, dass die Leitung fünf Adern besitzt, deren Kupferleiter jeweils einen Querschnitt von 1,5 mm² haben. Übliche Bezeichnungen sind Feuchtraumkabel, Installationskabel, Mantelleitung oder fünfadriges Stromkabel.

Wofür benötigt man ein fünfadriges Kabel?

Ein fünfadriges Kabel wird verwendet, wenn eine Installation mehr Leiter benötigt als eine dreiadrige Leitung bereitstellt. Das kann beispielsweise bei Beleuchtungsanlagen mit mehreren Schaltfunktionen der Fall sein. Welche Aufgaben die einzelnen Adern übernehmen, richtet sich nach der fachgerechten Planung der Schaltung.

Was ist der Unterschied zwischen 3 × 1,5 mm² und 5 × 1,5 mm²?

Der Unterschied liegt in der Adernanzahl: Die dreiadrige Leitung hat drei, die fünfadrige Leitung fünf Adern. Der Querschnitt beträgt bei beiden Ausführungen 1,5 mm² je Leiter. Mehr Adern bedeuten nicht automatisch eine höhere zulässige Belastung des einzelnen Leiters.

Ist NYM-J 5 × 1,5 mm² für Beleuchtung geeignet?

Die Leitung eignet sich für entsprechend geplante, fest installierte Beleuchtungsstromkreise. Die zusätzlichen Adern können für unterschiedliche Schaltfunktionen genutzt werden. Ob diese Ausführung passt, hängt von der Schaltung, den angeschlossenen Verbrauchern und den Verlegebedingungen ab.

Wo darf das NYM-J Feuchtraumkabel verlegt werden?

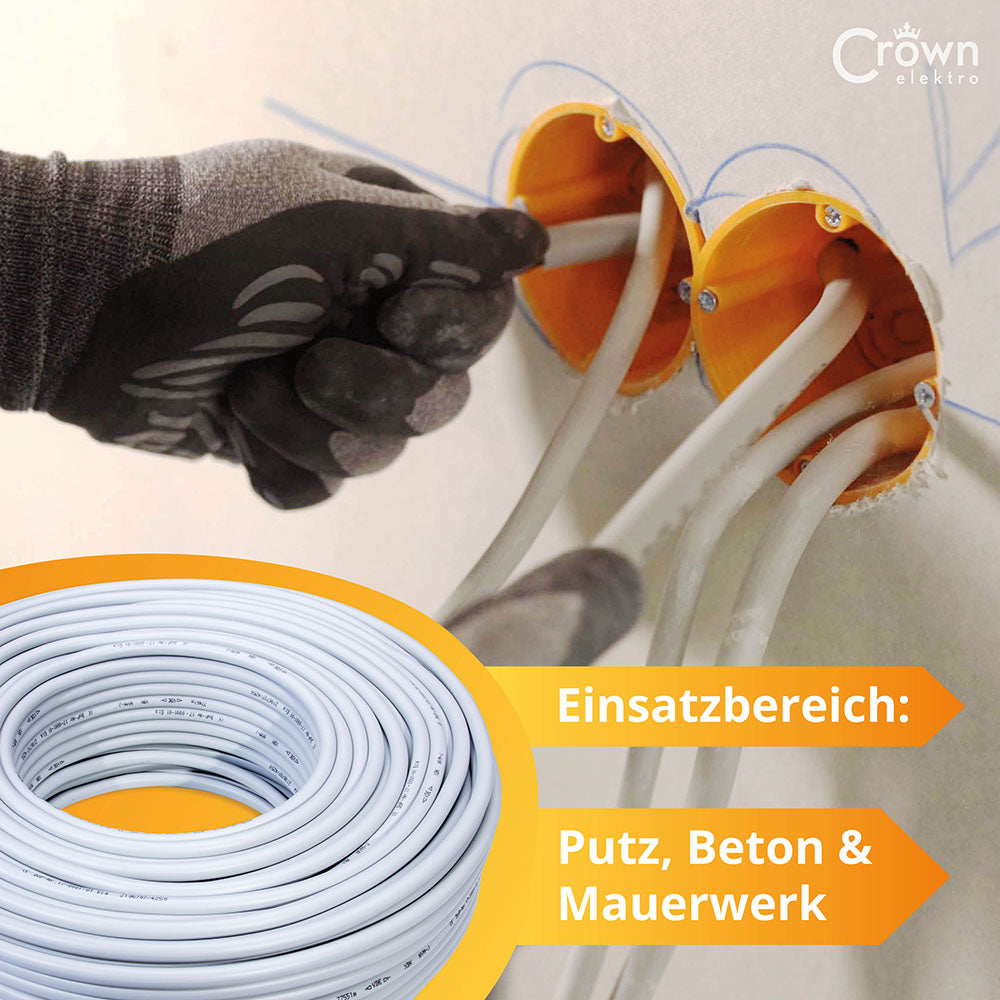

Das Kabel eignet sich für trockene und feuchte Räume sowie für die feste Verlegung auf, in und unter Putz. Auch eine Verlegung in Mauerwerk und Beton ist möglich. Ausgenommen ist die direkte Einbettung in Schüttel-, Rüttel- oder Stampfbeton.

Kann ich NYM-J 5 × 1,5 mm² für Steckdosen verwenden?

Das hängt von der Auslegung des jeweiligen Stromkreises ab. Entscheidend sind unter anderem Verlegeart, Leitungslänge, Belastung und Absicherung. Die fünfadrige Ausführung allein macht das Kabel nicht für jede Steckdoseninstallation geeignet. Die passende Dimensionierung sollte eine Elektrofachkraft bestimmen.

Wie viel Ampere oder Watt verträgt NYM-J 5 × 1,5 mm²?

Aus dem Querschnitt allein lässt sich keine allgemeingültige Belastungsgrenze ableiten. Die zulässige Strombelastbarkeit hängt unter anderem von der Verlegeart, der Umgebungstemperatur und der Anzahl belasteter Adern ab. Auch die Bündelung mit weiteren Leitungen und der Spannungsfall müssen bei der Planung berücksichtigt werden.

Darf das NYM-J Kabel im Außenbereich verwendet werden?

Eine Verwendung im Außenbereich ist nur unter geeigneten Verlegebedingungen möglich. Insbesondere muss die Leitung vor direkter Sonneneinstrahlung geschützt werden. Für eine ungeschützte Verlegung im Freien ist das graue NYM-J Feuchtraumkabel nicht vorgesehen.

Kann ich NYM-J 5 × 1,5 mm² direkt in der Erde verlegen?

Nein, NYM-J ist nicht für die direkte Erdverlegung vorgesehen. Für Leitungswege im Boden ist ein dafür geeignetes Erdkabel erforderlich, beispielsweise NYY-J. Ein einfaches Leerrohr macht NYM-J nicht automatisch für die Erdverlegung geeignet.

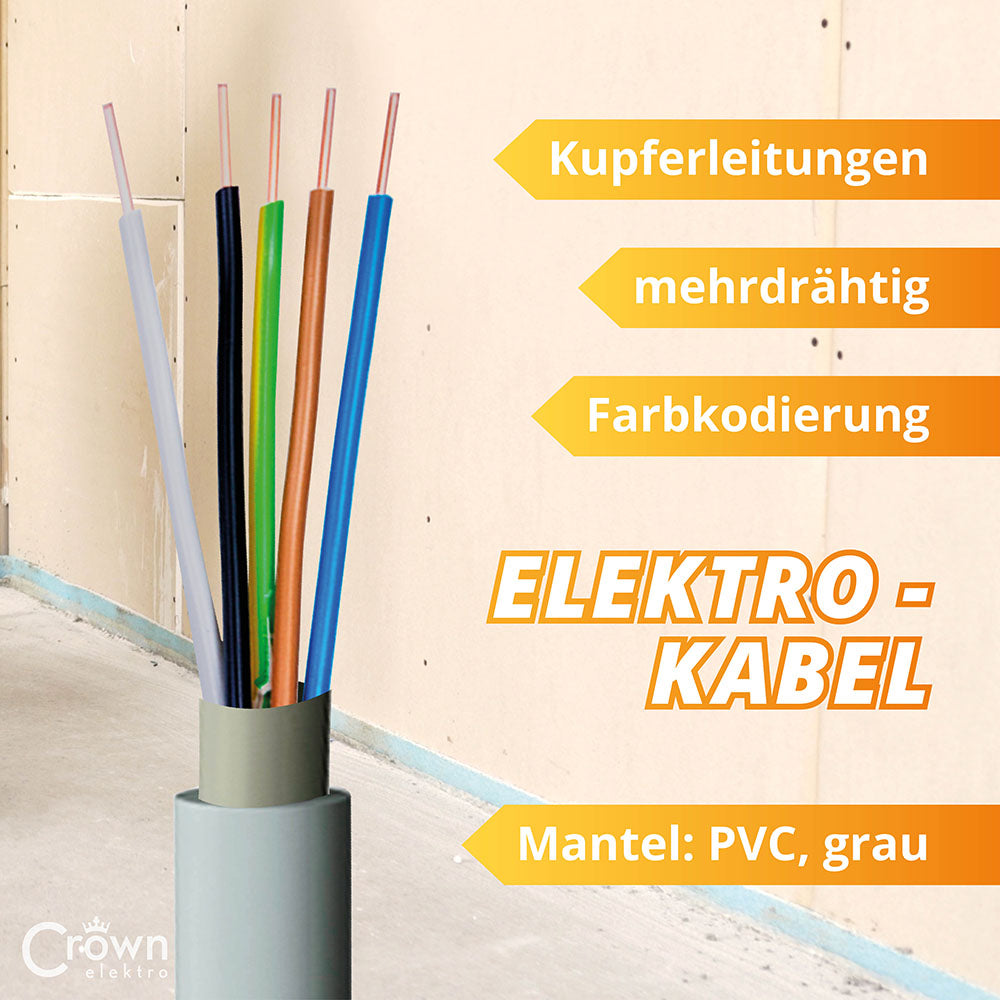

Hat das Kabel flexible Litzen oder massive Kupferadern?

Dieses NYM-J Kabel 5 × 1,5 mm² besitzt massive, eindrähtige Kupferleiter. Es handelt sich um Kupfer-Volldraht und nicht um Litze. Die Leitung ist für die feste Installation vorgesehen und nicht als bewegliches Verlängerungskabel oder flexible Geräteanschlussleitung gedacht.

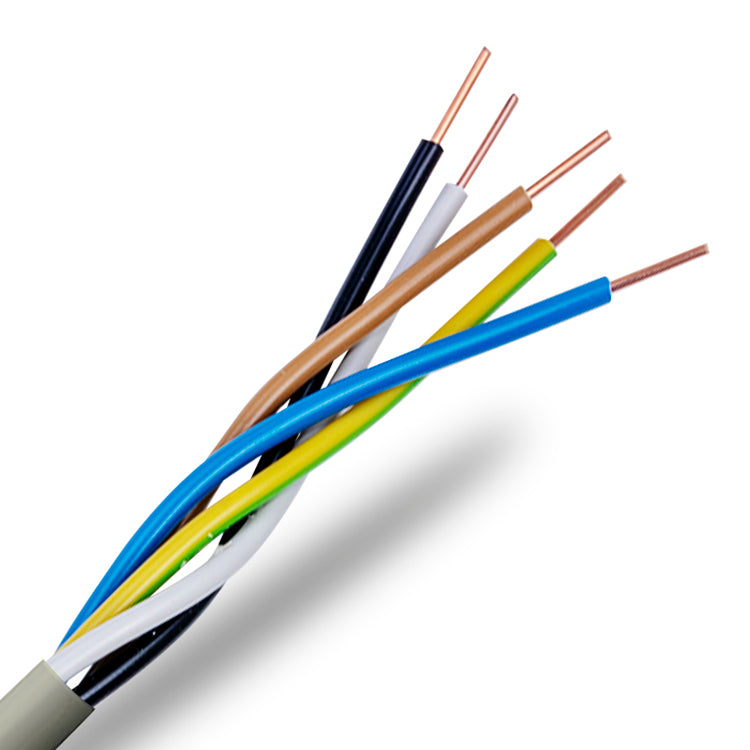

Welche Farben haben die fünf Adern?

Die Adern sind braun, schwarz, grau, blau und grün-gelb gekennzeichnet. Die grün-gelbe Ader ist der Schutzleiter. Die Aderkennzeichnung erfolgt nach DIN VDE 0293.

Wird die ausgewählte Kabellänge am Stück geliefert?

Ja, die in der Variante gewählte Länge wird am Stück geliefert. Je nach Angebot stehen Längen zwischen 5 und 100 Metern zur Verfügung. Die Lieferlänge sagt dabei nicht aus, welche maximale Leitungslänge für deinen Stromkreis zulässig ist.

Von welchem Hersteller stammt das Kabel?

Je nach Lagerbestand und Verfügbarkeit liefern wir das NYM-J Kabel von XBK, Waskönig + Walter oder HSB. Deshalb kann der Hersteller von der Produktabbildung abweichen.
