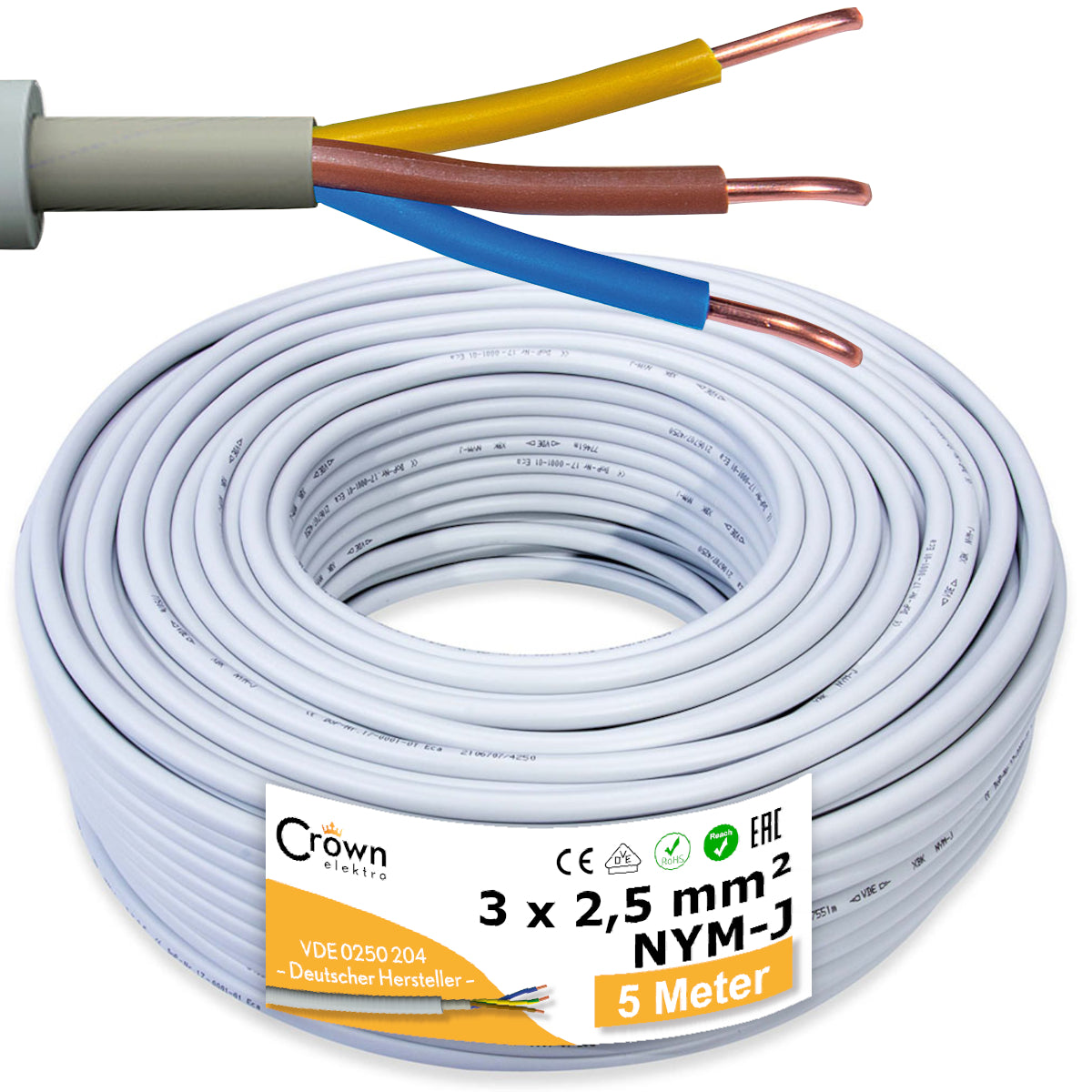

NYM-J Kabel 3x2,5mm² | Mantelleitung bis 100m

Was bedeutet NYM-J 3 × 2,5 mm²?

NYM-J bezeichnet eine Mantelleitung für die feste Elektroinstallation mit grün-gelbem Schutzleiter. Die Angabe 3 × 2,5 mm² bedeutet, dass das Kabel drei Adern besitzt, deren Kupferleiter jeweils einen Querschnitt von 2,5 mm² haben. Gängige Bezeichnungen sind Feuchtraumkabel, Installationskabel, Mantelleitung oder Stromkabel 3 × 2,5 mm².

Wofür wird ein NYM-J Kabel 3 × 2,5 mm² verwendet?

Die Leitung wird für feste Elektroinstallationen in Wohngebäuden, Werkstätten und der Industrie eingesetzt. Dazu gehören beispielsweise passend ausgelegte Steckdosenstromkreise und Anschlüsse für elektrische Verbraucher. Ob das dreiadrige Kabel für deine Anwendung geeignet ist, hängt von den Anforderungen des jeweiligen Stromkreises ab.

Wo darf das NYM-J Feuchtraumkabel verlegt werden?

Das Kabel eignet sich für trockene und feuchte Räume sowie für die Verlegung auf, in und unter Putz. Auch die Verlegung in Mauerwerk und Beton ist möglich. Die direkte Einbettung in Schüttel-, Rüttel- oder Stampfbeton ist ausgenommen.

Was ist der Unterschied zwischen 3 × 1,5 mm² und 3 × 2,5 mm²?

Beide Leitungen besitzen drei Adern. Der Unterschied liegt im Querschnitt der einzelnen Kupferleiter: 2,5 mm² ist größer als 1,5 mm². Bei gleicher Länge und gleichem Strom hat die Leitung mit 2,5 mm² einen geringeren elektrischen Widerstand und damit einen geringeren Spannungsfall. Welcher Querschnitt erforderlich ist, muss anhand der Installation bestimmt werden.

Ist NYM-J 3 × 2,5 mm² für Steckdosen geeignet?

Das Kabel kann für entsprechend geplante Steckdosenstromkreise verwendet werden. Entscheidend sind unter anderem Verlegeart, Leitungslänge, Belastung und Absicherung. Der Querschnitt allein reicht nicht aus, um die Eignung für jeden Stromkreis festzustellen. Die Auslegung sollte eine Elektrofachkraft übernehmen.

Wie viel Ampere oder Watt sind bei 2,5 mm² möglich?

Eine pauschale Belastungsgrenze lässt sich aus dem Leiterquerschnitt allein nicht bestimmen. Die zulässige Strombelastbarkeit hängt beispielsweise von der Verlegeart, der Umgebungstemperatur und der Bündelung mit weiteren Leitungen ab. Auch Spannungsfall und Abschaltbedingungen müssen bei der Auswahl der Absicherung berücksichtigt werden.

Wie lang darf ein Kabel mit 2,5 mm² sein?

Es gibt keine allgemeingültige maximale Leitungslänge für jede Anwendung. Die mögliche Länge hängt unter anderem vom Strombedarf, der Absicherung und dem zulässigen Spannungsfall ab. Die angebotenen 5 bis 100 Meter sind Lieferlängen und keine pauschale Freigabe für einen entsprechend langen Stromkreis.

Darf NYM-J Kabel im Außenbereich verwendet werden?

Eine Verwendung im Außenbereich ist nur unter geeigneten Verlegebedingungen möglich. Insbesondere muss die Leitung vor direkter Sonneneinstrahlung geschützt werden. Für eine ungeschützte Verlegung im Freien ist das graue NYM-J Kabel nicht vorgesehen.

Kann ich NYM-J 3 × 2,5 mm² im Erdreich verlegen?

NYM-J ist nicht für die direkte Erdverlegung vorgesehen. Für Leitungswege im Boden benötigst du ein dafür geeignetes Erdkabel, beispielsweise NYY-J. Ein einfaches Leerrohr macht die NYM-J Mantelleitung nicht automatisch für eine Verlegung im Erdreich geeignet.

Besteht das Kabel aus Volldraht oder Litze?

Dieses NYM-J Kabel 3 × 2,5 mm² besitzt massive, eindrähtige Kupferleiter. Es handelt sich um Kupfer-Volldraht und nicht um flexible Litze. Die Leitung ist für die feste Verlegung vorgesehen, nicht als bewegliches Verlängerungskabel oder flexible Geräteanschlussleitung.

Welche Aderfarben hat das dreiadrige NYM-J Kabel?

Die drei Adern sind braun, blau und grün-gelb. Die grün-gelbe Ader ist der Schutzleiter. Die Aderkennzeichnung erfolgt nach DIN VDE 0293.

Wird die bestellte Länge am Stück geliefert?

Ja, die ausgewählte Kabellänge wird am Stück geliefert. Je nach Variante stehen 5 bis 100 Meter zur Auswahl. Berücksichtige bei der Bestellung den vollständigen Leitungsweg und ausreichend Reserve für die Anschlusspunkte.

Welcher Hersteller wird geliefert?

Je nach Verfügbarkeit erhältst du NYM-J Kabel von XBK, Waskönig + Walter, HSB oder Prysmian. Der Hersteller kann deshalb von der Produktabbildung abweichen.
