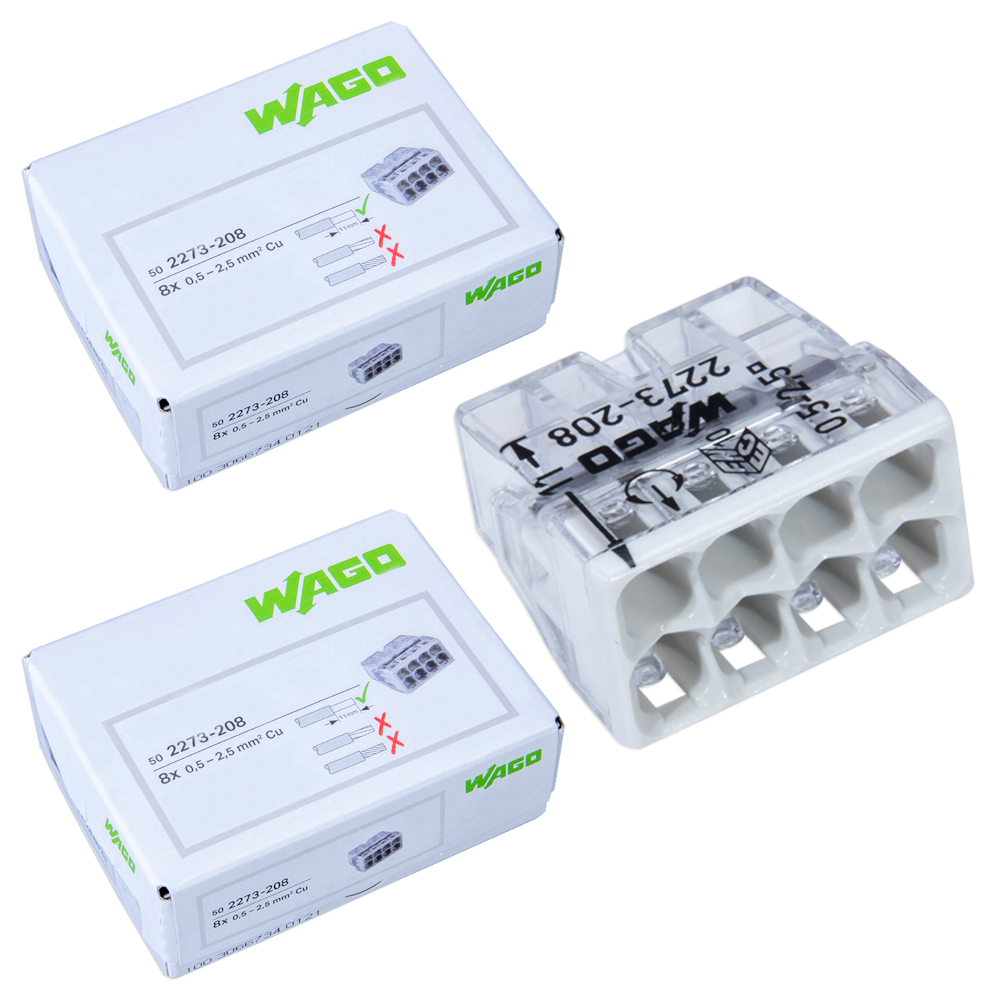

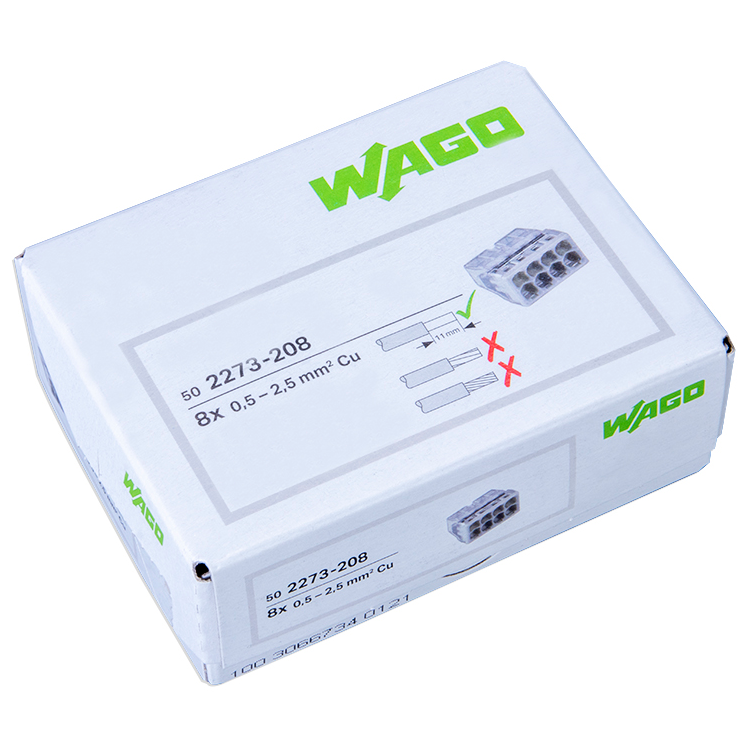

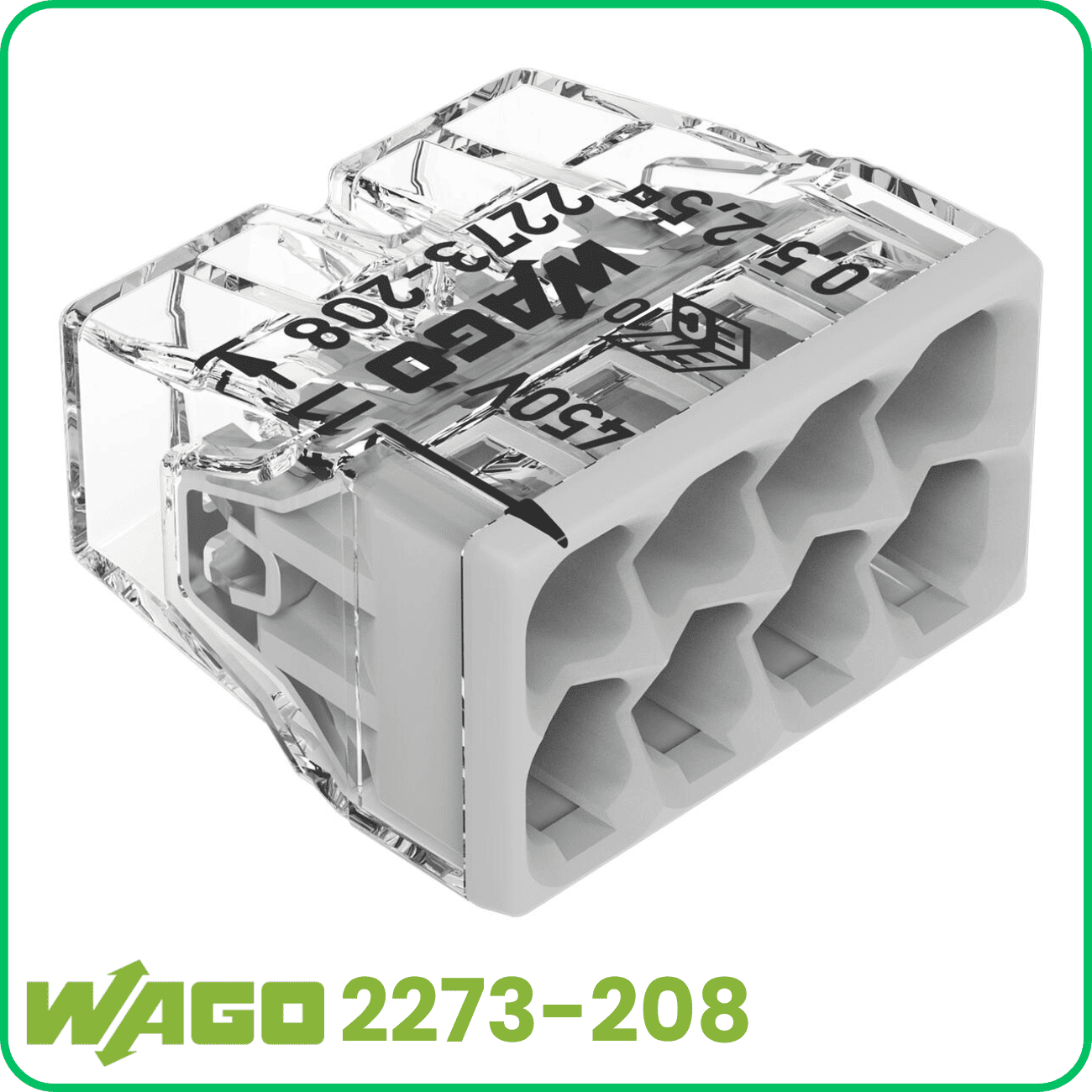

WAGO 2273-208 Verbindungsklemmen 8-polig 50 Stück OVP

Was ist die WAGO 2273-208?

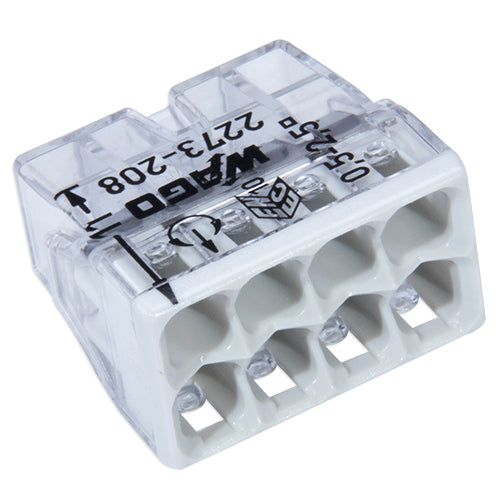

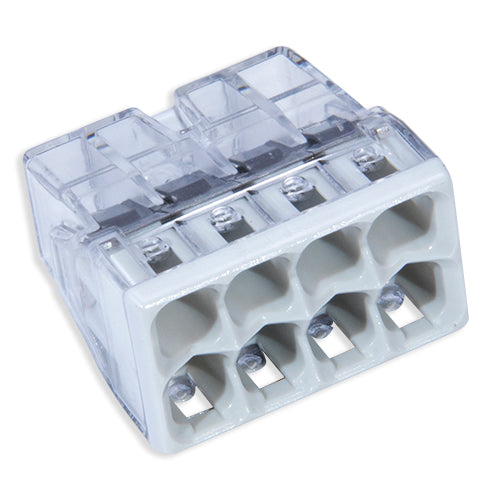

Die WAGO 2273-208 ist eine kompakte Steckklemme für bis zu acht eindrähtige Leiter. Sie eignet sich zum Verbinden und Verteilen elektrischer Leiter, beispielsweise in Abzweig- und Verbindungsdosen. Das transparente Gehäuse erleichtert die Sichtkontrolle der eingeführten Adern.

Sind alle acht Anschlüsse miteinander verbunden?

Ja. Die acht Klemmstellen sind intern elektrisch verbunden und bilden ein gemeinsames Potenzial. Damit lässt sich beispielsweise ein ankommender Leiter mit mehreren weiterführenden Leitern desselben Potenzials verbinden. Außenleiter, Neutralleiter und Schutzleiter dürfen nicht zusammen in dieselbe Klemme gesteckt werden.

Welche Leiterquerschnitte passen in die WAGO 2273-208?

Die Steckklemme ist für eindrähtige Leiter von 0,5 bis 2,5 mm² vorgesehen. Dazu gehören beispielsweise massive Kupferadern mit 1,5 mm² oder 2,5 mm², wie sie in vielen NYM-J- und NYY-J-Leitungen vorkommen. Maßgeblich ist der Querschnitt der einzelnen Ader, nicht der Außendurchmesser des Kabels.

Ist die WAGO 2273-208 für flexible Litzen geeignet?

Nein. Die WAGO 2273-208 ist für eindrähtige Leiter ausgelegt. Flexible Litzen und mehrdrähtige Leiter gehören nicht zum vorgesehenen Anschlussbereich. Für flexible Kupferleiter kommen beispielsweise entsprechend geeignete Hebelklemmen der WAGO-Serie 221 infrage.

Kann ich flexible Leiter mit Aderendhülsen anschließen?

Aderendhülsen machen einen flexiblen Leiter nicht automatisch für diese Steckklemme geeignet. Verwende die WAGO 2273-208 ausschließlich mit den dafür freigegebenen Leiterarten. Für flexible Anschlussadern solltest du eine passende Verbindungsklemme wählen.

Kann ich 1,5 mm² und 2,5 mm² miteinander verbinden?

Ja, unterschiedliche Querschnitte können innerhalb des zulässigen Anschlussbereichs in einer Klemme kombiniert werden. Voraussetzung ist, dass die Leiter eindrähtig und für die Klemme geeignet sind. Die Absicherung muss auch zum kleineren angeschlossenen Leiterquerschnitt passen.

Hat die WAGO 2273-208 einen Hebel?

Nein. Die Klemme verwendet die PUSH WIRE-Stecktechnik. Der passend abisolierte, eindrähtige Leiter wird direkt in die Klemmstelle gesteckt und dort durch einen Federkontakt gehalten. Zum Anschließen ist kein Schraubendreher erforderlich.

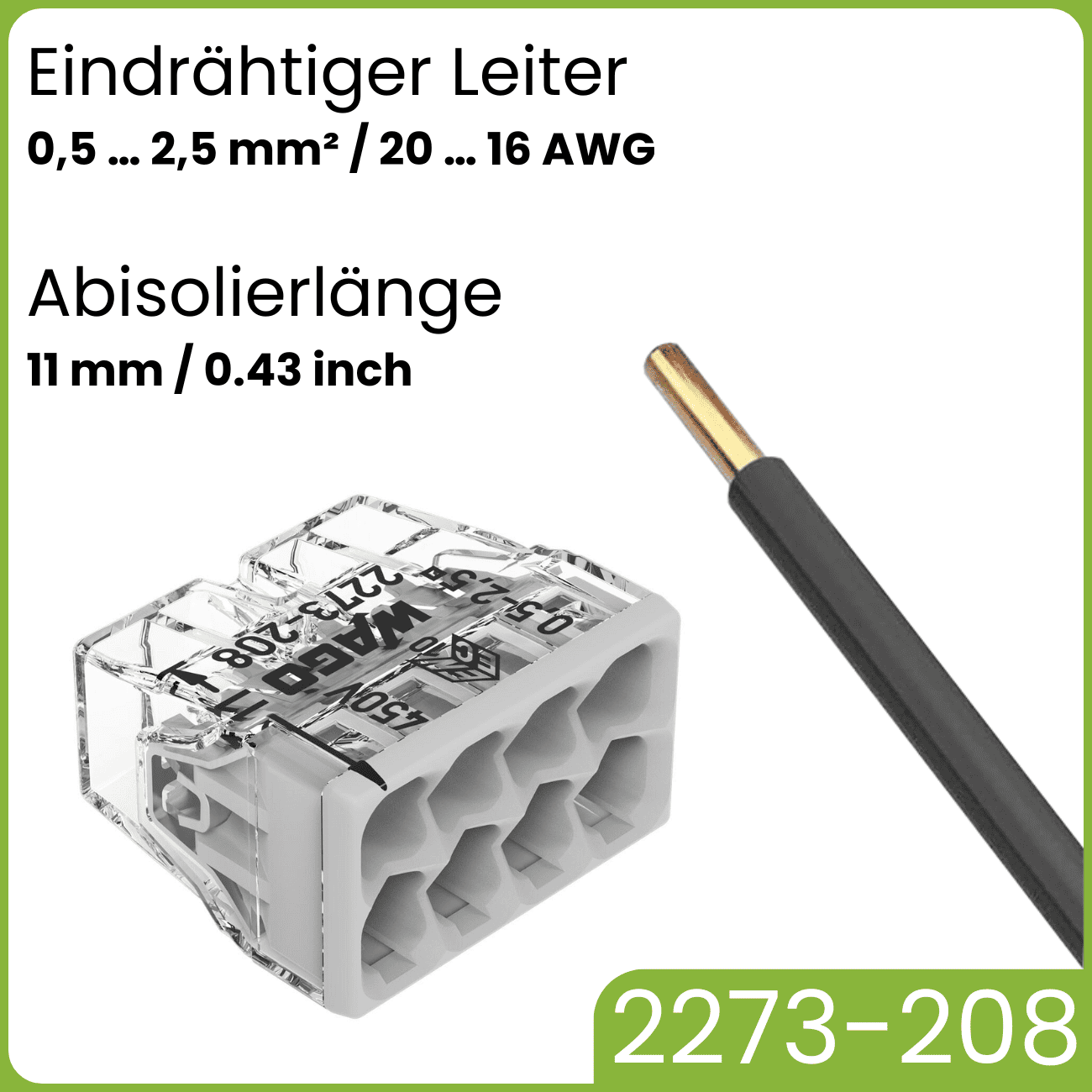

Wie weit muss ich die Adern abisolieren?

Die vorgeschriebene Abisolierlänge beträgt 11 mm. Achte darauf, den Leiter beim Abisolieren nicht zu beschädigen. Das transparente Gehäuse unterstützt die Kontrolle, ob die Ader vollständig eingeführt ist.

Müssen alle acht Klemmstellen belegt sein?

Nein. Du kannst auch weniger als acht Leiter anschließen. Die übrigen Klemmstellen bleiben frei. Sie gehören trotzdem zum gemeinsamen elektrischen Potenzial der Klemme.

Darf ich zwei Adern in eine Öffnung stecken?

Nein. Jede Klemmstelle ist für einen einzelnen Leiter vorgesehen. Die WAGO 2273-208 bietet acht separate Einführungsöffnungen für insgesamt bis zu acht Leiter.

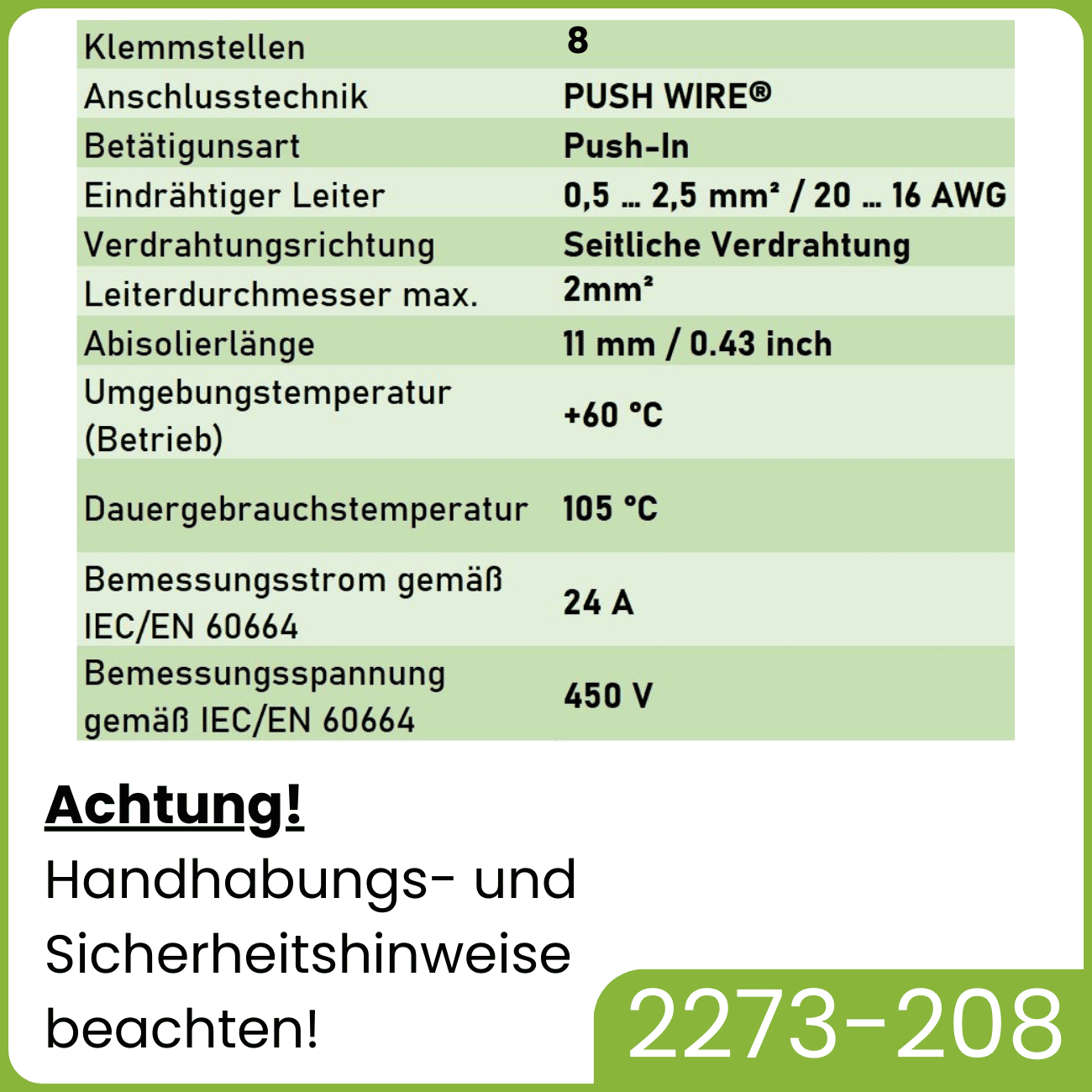

Für welche Spannung und Stromstärke ist die Klemme ausgelegt?

Die Herstellerangaben nennen 450 V Bemessungsspannung und 24 A Bemessungsstrom unter den zugehörigen Bemessungsbedingungen. Daraus ergibt sich keine pauschale Freigabe, jede angeschlossene Leitung mit 24 A abzusichern. Leiterquerschnitt und Verlegebedingungen müssen ebenfalls berücksichtigt werden.

Ist die WAGO 2273-208 für Beleuchtung geeignet?

Ja, sofern die angeschlossenen Leiter die Anforderungen der Klemme erfüllen. Sie eignet sich beispielsweise zum Verteilen eindrähtiger Installationsadern innerhalb einer geeigneten Anschlussdose. Flexible Anschlussadern einer Leuchte dürfen nicht direkt in diese Steckklemme eingesetzt werden.

Kann ich mit einer Klemme ein komplettes mehradriges Kabel verbinden?

Eine einzelne WAGO 2273-208 verbindet bis zu acht Adern auf demselben Potenzial. Sie bietet keine acht voneinander getrennten Stromverbindungen. Für Außenleiter, Neutralleiter und Schutzleiter werden jeweils separate Klemmen benötigt.

Ist die WAGO 2273-208 wasserdicht?

Die Klemme allein ist nicht wasserdicht. Bei Feuchtigkeit oder im Außenbereich ist eine für den Einsatzort geeignete Schutzlösung erforderlich. Das gilt auch dann, wenn die angeschlossene Leitung selbst für den Außenbereich geeignet ist.

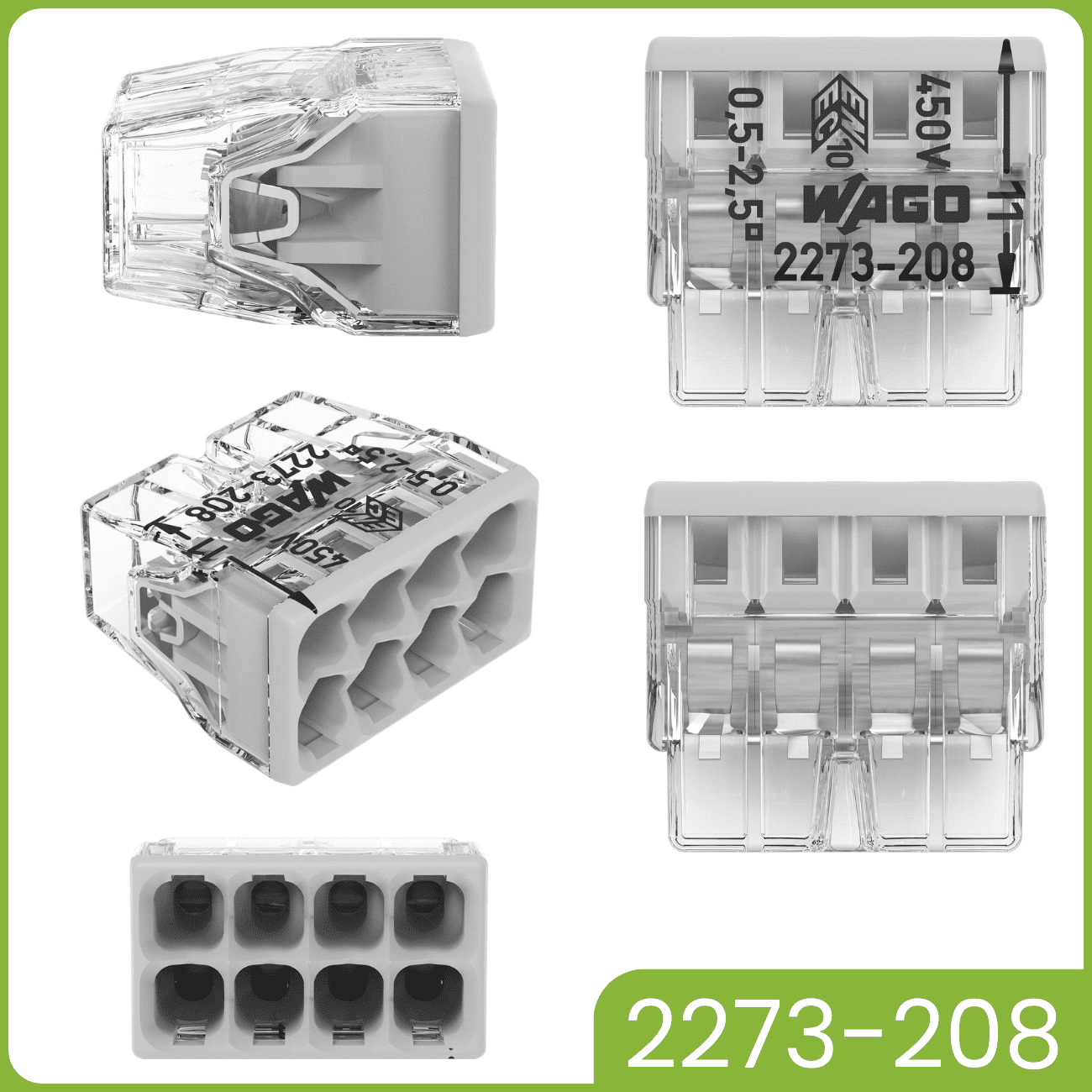

Wie groß ist die WAGO 2273-208?

Die Verbindungsklemme ist ungefähr 18 mm breit, 10,4 mm hoch und 16,7 mm tief. Berücksichtige bei der Auswahl der Anschlussdose zusätzlich den Platzbedarf der Leiter und ihrer Biegeradien.

Was ist der Unterschied zwischen WAGO 2273-208 und WAGO 221?

Die WAGO 2273-208 ist eine Steckklemme ohne Hebel für acht eindrähtige Leiter bis 2,5 mm². Die WAGO-Serie 221 besitzt Betätigungshebel und umfasst Ausführungen für unterschiedliche Leiterarten, darunter flexible Kupferlitzen. Welche Klemme passt, hängt von Leiterart, Querschnitt und benötigter Anschlussanzahl ab.
