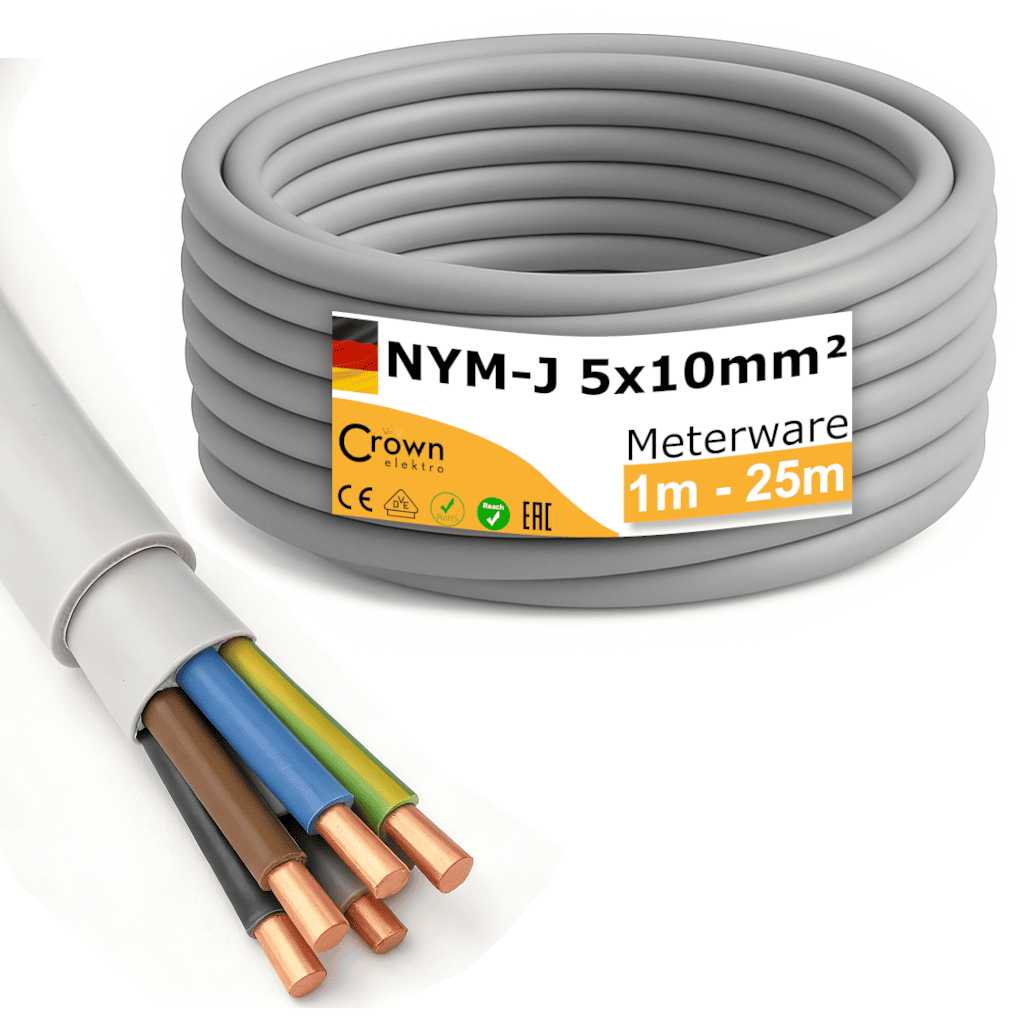

NYM-J Kabel 5x10mm² Meterware

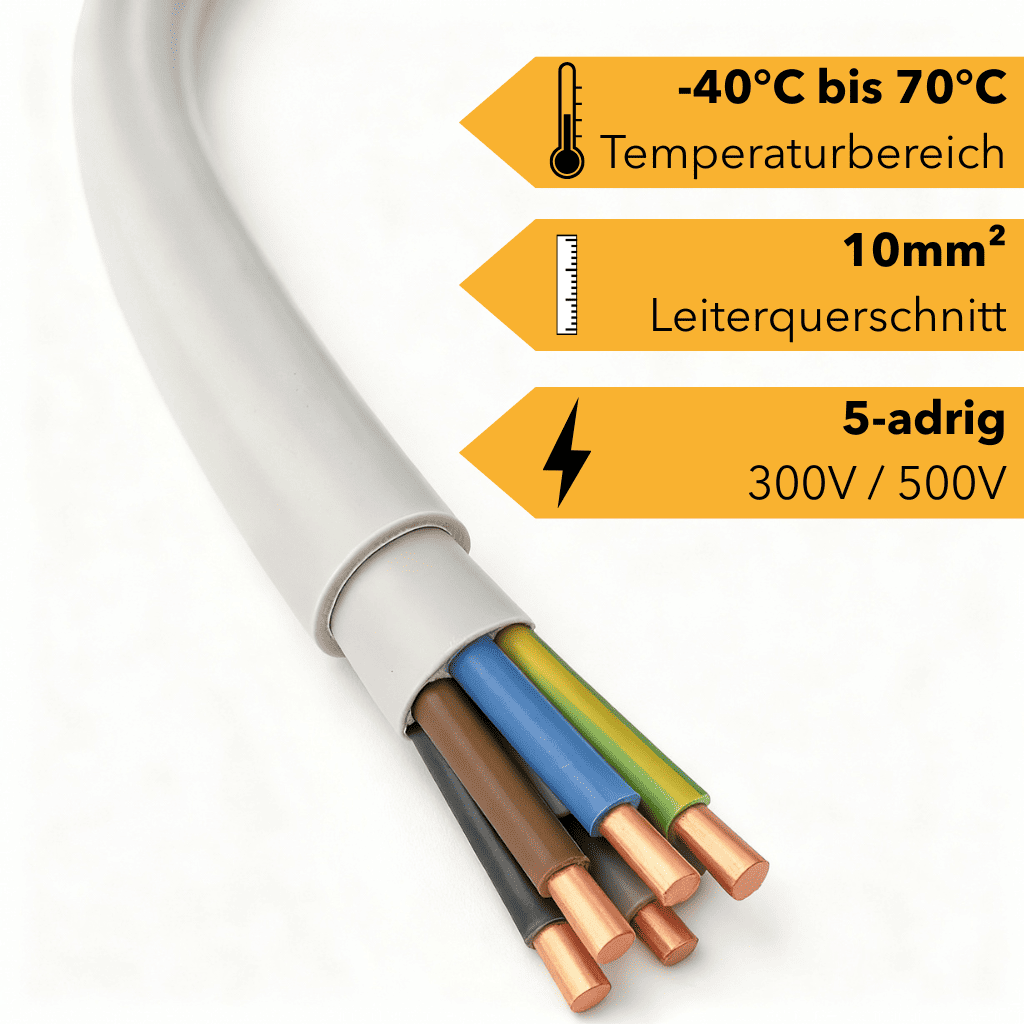

Was bedeutet NYM-J 5 × 10 mm²?

NYM-J bezeichnet eine Mantelleitung für die feste Elektroinstallation mit grün-gelbem Schutzleiter. Die Angabe 5 × 10 mm² bedeutet, dass das Kabel fünf Adern besitzt, deren Kupferleiter jeweils einen Querschnitt von 10 mm² haben. Gängige Bezeichnungen sind Feuchtraumkabel, Installationskabel, fünfadriges Stromkabel oder Drehstromleitung.

Wofür wird ein NYM-J Kabel 5 × 10 mm² verwendet?

Die Leitung kommt für entsprechend geplante Zuleitungen zu Verteilungen, Maschinen und anderen elektrischen Verbrauchern infrage. Auch für die Stromversorgung einer Wallbox kann sie geeignet sein. Entscheidend ist, dass Adernanzahl, Leiterquerschnitt und Kabeltyp zu den Anforderungen der jeweiligen Installation passen.

Ist NYM-J 5 × 10 mm² für eine Wallbox geeignet?

Das Kabel kann als Zuleitung für eine Wallbox eingesetzt werden, wenn die Installation entsprechend ausgelegt ist. Ob 10 mm² benötigt werden oder ausreichen, hängt unter anderem von Ladeleistung, Leitungslänge, Verlegeart und Absicherung ab. Beachte außerdem den zulässigen Anschlussquerschnitt der Wallbox. Die Auslegung sollte eine Elektrofachkraft übernehmen.

Kann ich das Kabel als Zuleitung für eine Unterverteilung verwenden?

Eine Verwendung als Zuleitung zur Unterverteilung ist bei passender Planung möglich. Der Querschnitt allein bestimmt jedoch nicht die Eignung. Auch die vorgesehene Belastung, Leitungslänge, Verlegebedingungen und erforderlichen Schutzmaßnahmen müssen berücksichtigt werden.

Ist NYM-J 5 × 10 mm² ein Starkstromkabel?

Das fünfadrige Kabel wird umgangssprachlich häufig als Starkstromkabel bezeichnet. Es kann in entsprechend ausgelegten Drehstrominstallationen eingesetzt werden. Die Bezeichnung „Starkstromkabel“ bedeutet jedoch keine pauschale Freigabe für jede Leistung oder Anschlussart.

Wie viel Ampere oder kW verträgt ein Kabel mit 10 mm²?

Eine allgemeingültige Belastungsgrenze lässt sich aus dem Querschnitt allein nicht ableiten. Die zulässige Strombelastbarkeit hängt unter anderem von Verlegeart, Umgebungstemperatur, Anzahl belasteter Adern und Bündelung mit weiteren Leitungen ab. Für eine Leistungsangabe in kW spielen zusätzlich die Anschlussart und der Verbraucher eine Rolle. Die passende Absicherung muss für den konkreten Stromkreis bestimmt werden.

Was ist der Unterschied zwischen 5 × 6 mm² und 5 × 10 mm²?

Beide Leitungen besitzen fünf Adern. Bei 5 × 10 mm² ist der Querschnitt jedes einzelnen Leiters größer. Bei gleichem Leitermaterial, gleicher Länge und gleichem Strom führt dies zu einem geringeren Spannungsfall. Gleichzeitig benötigt das stärkere Kabel mehr Platz bei der Verlegung und passende Anschlussklemmen.

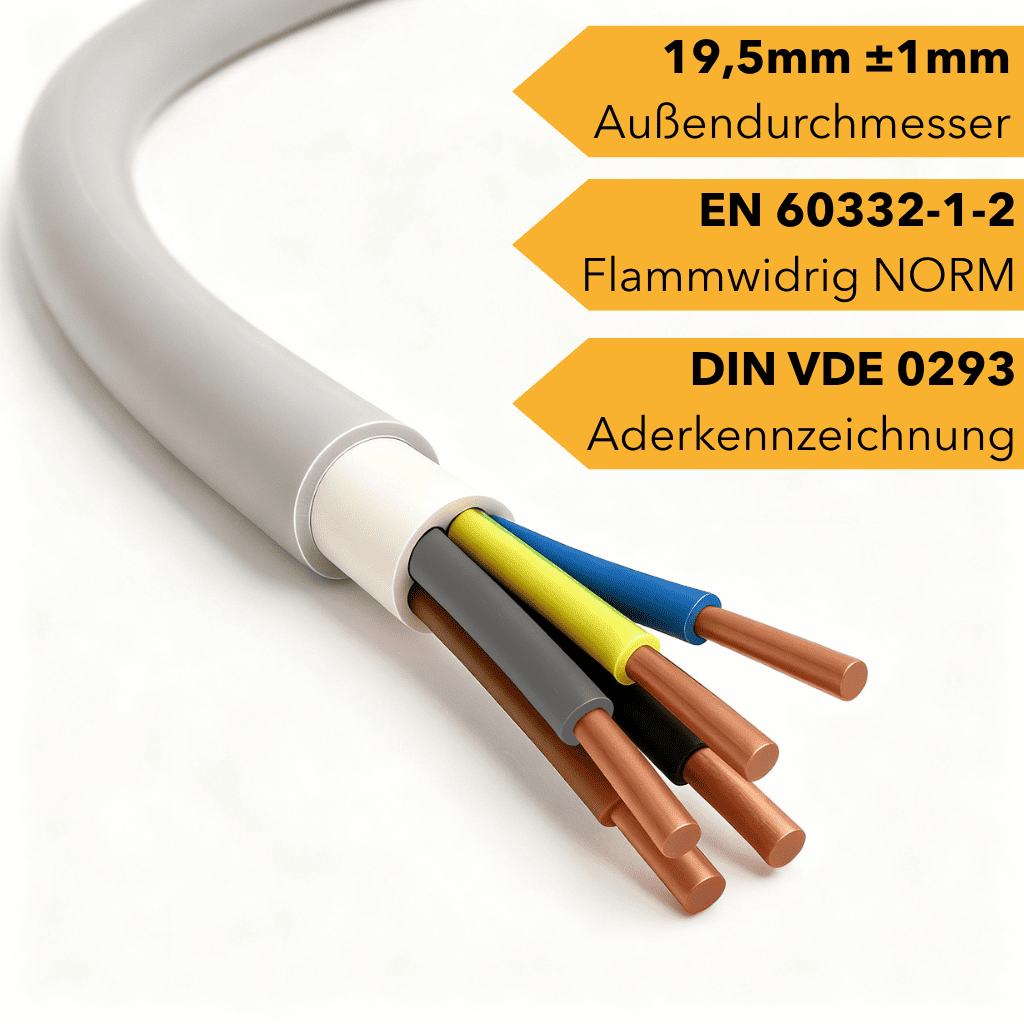

Wie dick ist das NYM-J Kabel 5 × 10 mm²?

Der Außendurchmesser beträgt bei diesem Angebot ca. 19,5 mm ± 1 mm. Die Angabe 10 mm² beschreibt dagegen die Querschnittsfläche eines einzelnen Kupferleiters. Berücksichtige den tatsächlichen Kabeldurchmesser bei der Auswahl von Leerrohren, Kabelverschraubungen und Befestigungen.

Besteht das Kabel aus Volldraht oder Litze?

Die angebotene Leitung besitzt massive Kupferleiter aus Volldraht. Es handelt sich nicht um flexible Litze. Das Kabel ist für die feste Verlegung vorgesehen und nicht als bewegliches Verlängerungskabel oder flexible Ladeleitung zwischen Wallbox und Fahrzeug.

Welche Farben haben die fünf Adern?

Die Adern sind braun, schwarz, grau, blau und grün-gelb gekennzeichnet. Die grün-gelbe Ader ist der Schutzleiter. Die Aderkennzeichnung erfolgt nach DIN VDE 0293.

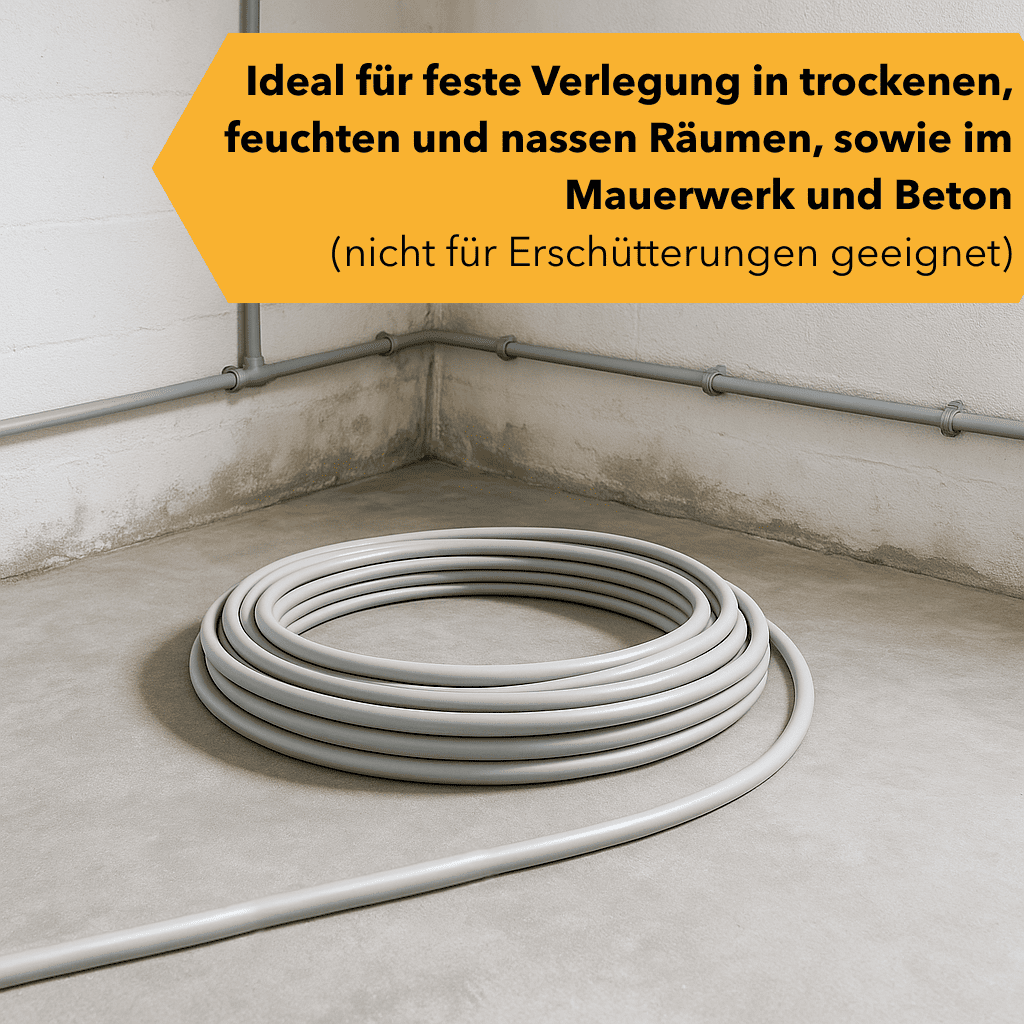

Wo kann das NYM-J Feuchtraumkabel verlegt werden?

Die Leitung eignet sich für die feste Installation in trockenen, feuchten und nassen Räumen sowie in Mauerwerk und geeignetem Beton. Ausgenommen ist die direkte Einbettung in Schüttel-, Rüttel- oder Stampfbeton. Die Eignung für nasse Räume bedeutet nicht, dass das Kabel für eine dauerhafte Verlegung unter Wasser vorgesehen ist.

Darf NYM-J 5 × 10 mm² im Außenbereich verwendet werden?

Ein Einsatz im Außenbereich ist nur unter geeigneten Verlegebedingungen möglich. Insbesondere muss die Leitung vor direkter Sonneneinstrahlung geschützt werden. Für eine ungeschützte Verlegung im Freien ist das graue NYM-J Kabel nicht vorgesehen.

Kann ich NYM-J 5 × 10 mm² direkt in der Erde verlegen?

Nein, NYM-J ist nicht für die direkte Erdverlegung vorgesehen. Für Leitungswege im Erdreich benötigst du ein dafür geeignetes Erdkabel, beispielsweise NYY-J. Ein einfaches Leerrohr macht NYM-J nicht automatisch für die Erdverlegung geeignet.

Was bedeutet „flammwidrig nach EN 60332-1-2“?

Die Angabe beschreibt das Brandverhalten unter den festgelegten Prüfbedingungen für eine einzelne Leitung. Flammwidrig bedeutet nicht feuerfest und garantiert keinen Funktionserhalt bei einem Brand. Für Installationen mit besonderen Brandschutzanforderungen muss die passende Leitung gesondert ausgewählt werden.

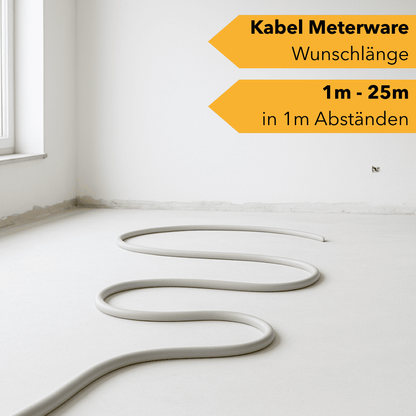

Wird die bestellte Länge am Stück geliefert?

Ja, die ausgewählte Länge zwischen 1 und 25 Metern wird am Stück geliefert. Wähle die benötigte Variante und berücksichtige ausreichend Reserve für die Anschlusspunkte. Die angebotene Lieferlänge ist keine pauschale Aussage zur maximal zulässigen Leitungslänge deines Stromkreises.

Von welchem Hersteller stammt das Kabel?

Je nach Lagerverfügbarkeit liefern wir das NYM-J Kabel von XBK, Prysmian oder Waskönig + Walter. Der gelieferte Hersteller kann deshalb von der Produktabbildung abweichen.
