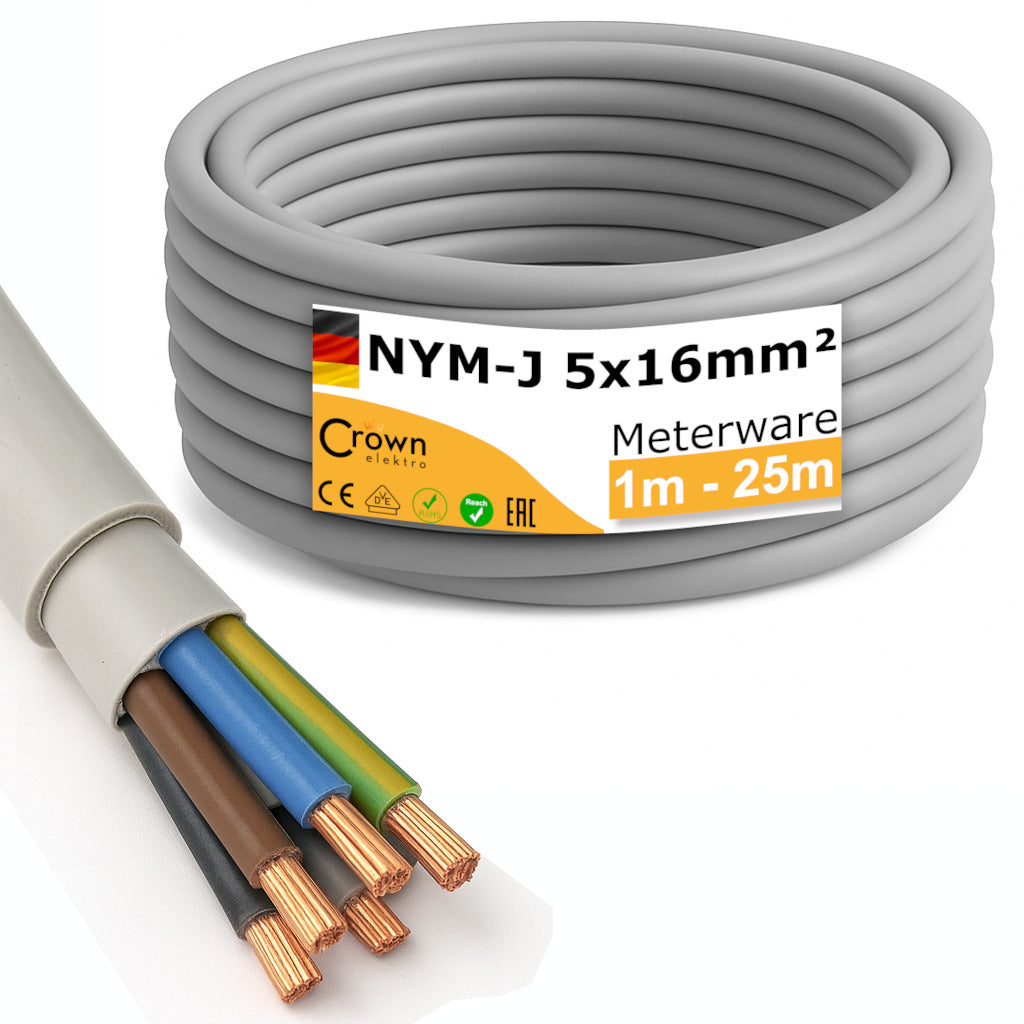

NYM-J Kabel 5x16mm² Meterware

Was bedeutet NYM-J 5 × 16 mm²?

NYM-J bezeichnet eine Mantelleitung für die feste Elektroinstallation mit grün-gelbem Schutzleiter. Die Angabe 5 × 16 mm² bedeutet, dass das Kabel fünf Adern besitzt, deren Kupferleiter jeweils einen Querschnitt von 16 mm² haben. Gängige Bezeichnungen sind Feuchtraumkabel, Installationskabel, Mantelleitung oder fünfadriges Stromkabel.

Wofür wird NYM-J 5 × 16 mm² verwendet?

Die Leitung kommt für entsprechend geplante Zuleitungen zu Verteilungen, Maschinen und elektrischen Verbrauchern infrage. Sie eignet sich für feste Installationen in Wohngebäuden, Werkstätten und Industrieanlagen. Welche Anwendung zulässig und sinnvoll ist, hängt von der Auslegung des jeweiligen Stromkreises ab.

Ist das Kabel als Zuleitung für eine Unterverteilung geeignet?

Das NYM-J 5 × 16 mm² kann als Zuleitung zu einer Unterverteilung eingesetzt werden, wenn die Installation entsprechend geplant ist. Dabei müssen unter anderem Belastung, Leitungslänge, Verlegeart, Absicherung und Anschlussmöglichkeiten berücksichtigt werden.

Kann ich NYM-J 5 × 16 mm² für eine Wallbox verwenden?

Eine Verwendung als feste Wallbox-Zuleitung kommt bei passender Auslegung infrage. Prüfe insbesondere, ob die Anschlussklemmen der Wallbox Leiter mit 16 mm² aufnehmen können. Ein größerer Querschnitt ist nicht automatisch erforderlich oder direkt anschließbar. Die Auswahl richtet sich nach Ladeleistung, Leitungsweg und Herstellervorgaben der Wallbox.

Ist NYM-J 5 × 16 mm² ein Starkstromkabel?

Die fünfadrige Leitung wird umgangssprachlich häufig als Starkstromkabel oder Drehstromleitung bezeichnet. Sie kann in entsprechend geplanten Drehstrominstallationen verwendet werden. Diese Bezeichnungen legen jedoch keine pauschal zulässige Leistung oder Absicherung fest.

Wie viel Ampere oder kW verträgt ein Kabel mit 16 mm²?

Aus dem Leiterquerschnitt allein lässt sich keine allgemeingültige Belastungsgrenze bestimmen. Entscheidend sind unter anderem Verlegeart, Umgebungstemperatur, Anzahl belasteter Adern und Bündelung mit weiteren Leitungen. Auch Spannungsfall und Schutzbedingungen müssen berücksichtigt werden. Die passende Absicherung sollte eine Elektrofachkraft anhand der konkreten Installation festlegen.

Was ist der Unterschied zwischen 5 × 10 mm² und 5 × 16 mm²?

Beide Leitungen besitzen fünf Adern. Bei 5 × 16 mm² ist der Querschnitt jedes einzelnen Kupferleiters größer. Bei gleicher Länge und gleichem Strom ergibt sich dadurch ein geringerer elektrischer Widerstand und damit ein geringerer Spannungsfall. Gleichzeitig benötigt die stärkere Leitung mehr Platz und entsprechend geeignete Anschlussklemmen.

Wie dick ist das NYM-J Kabel 5 × 16 mm²?

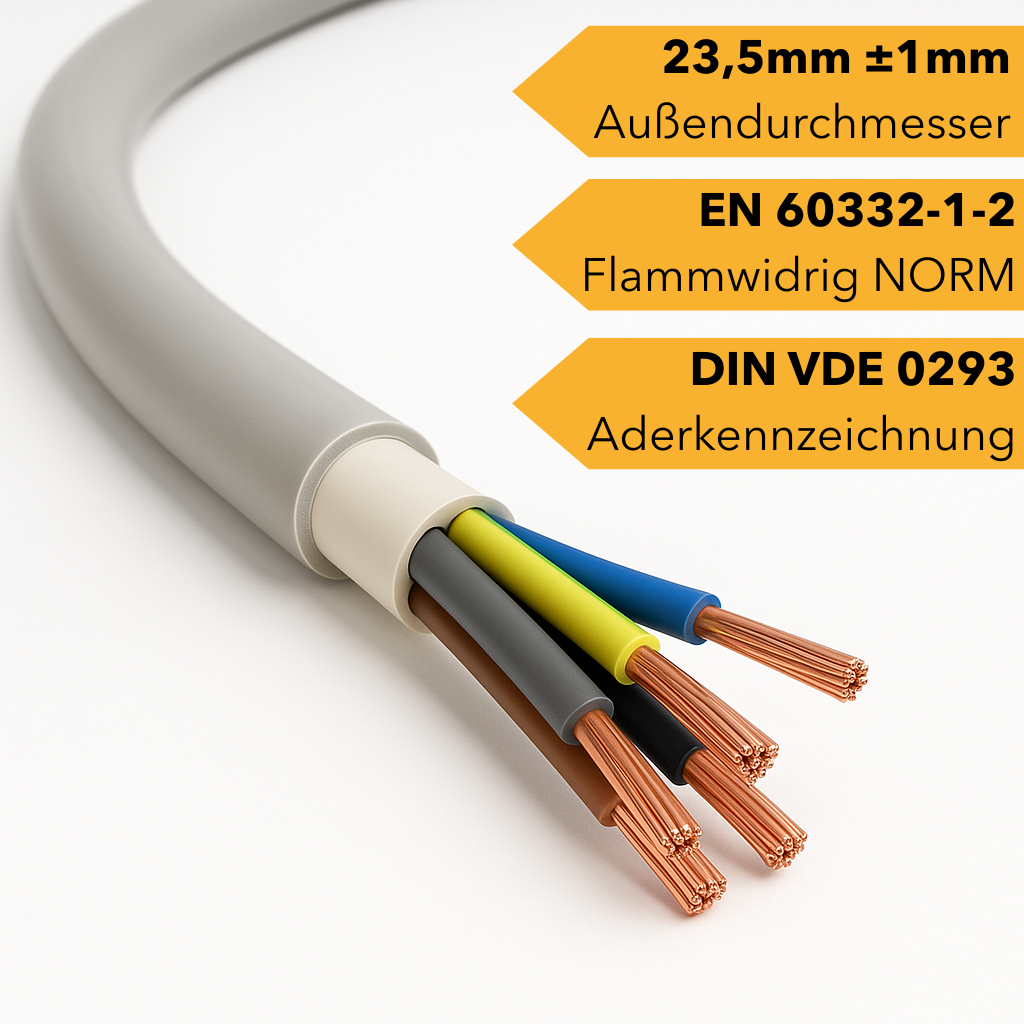

Der angegebene Außendurchmesser beträgt ca. 23,5 mm ± 1 mm, also ungefähr 22,5 bis 24,5 mm. Die Angabe 16 mm² beschreibt dagegen die Querschnittsfläche eines einzelnen Kupferleiters.

Welches Leerrohr passt zu diesem Kabel?

Maßgeblich ist der nutzbare Innendurchmesser des Rohrs, nicht allein dessen Nenngröße. Das Kabel muss mit ausreichend Spiel eingezogen werden können. Berücksichtige neben dem Kabeldurchmesser auch die Länge des Leitungswegs und die Anzahl der Bögen. Ein nur knapp größeres Rohr kann den Einzug erheblich erschweren.

Welche Kabelverschraubung benötige ich?

Wähle eine Kabelverschraubung, deren Klemmbereich den tatsächlichen Außendurchmesser der gelieferten Leitung umfasst. Zusätzlich müssen Gewinde, Gehäuseanschluss und Schutzart zur Anwendung passen. Orientiere dich bei der Auswahl am angegebenen Kabeldurchmesser von ca. 23,5 mm ± 1 mm.

Wo darf das NYM-J Feuchtraumkabel verlegt werden?

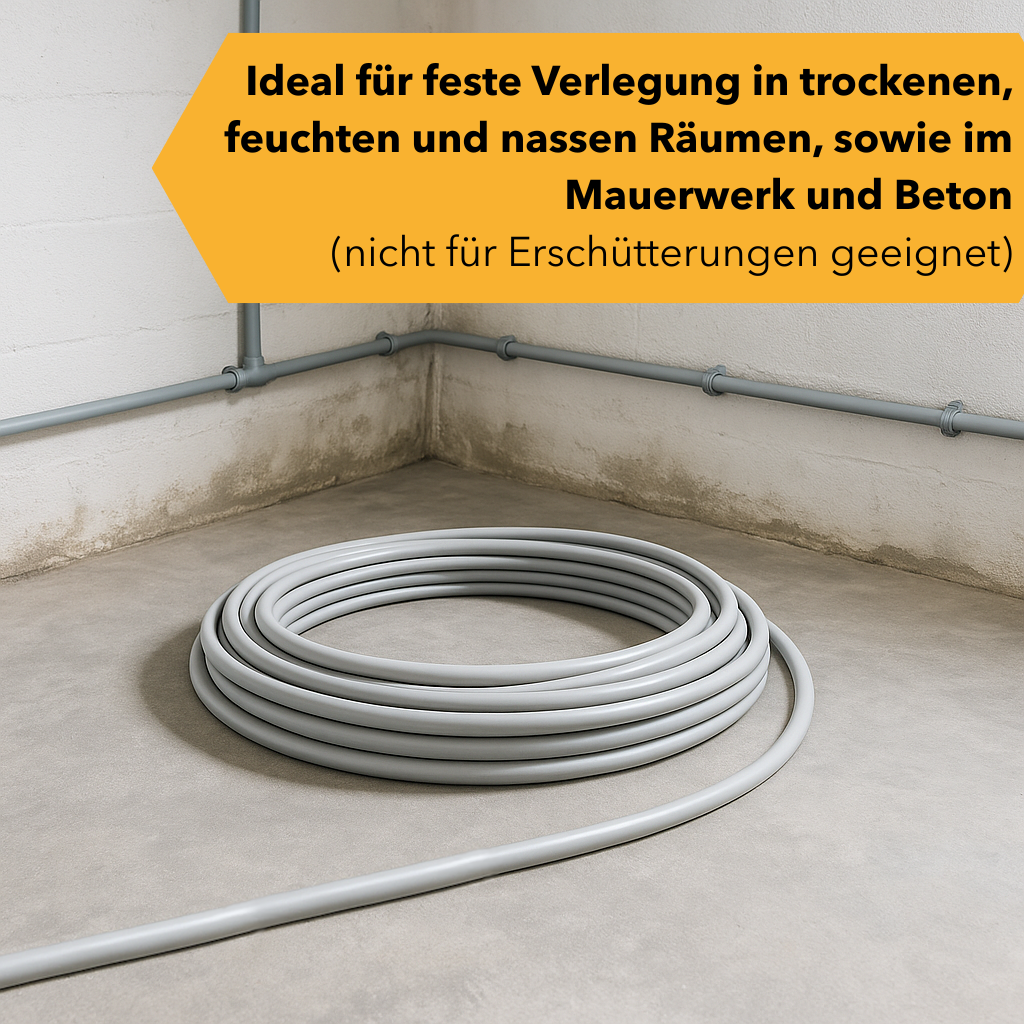

Die Leitung eignet sich für die feste Installation in trockenen, feuchten und nassen Räumen sowie in Mauerwerk und geeignetem Beton. Ausgenommen ist die direkte Einbettung in Schüttel-, Rüttel- oder Stampfbeton. Die Eignung für nasse Räume bedeutet keine Freigabe für eine dauerhafte Verlegung unter Wasser.

Darf NYM-J 5 × 16 mm² im Außenbereich verwendet werden?

Ein Einsatz im Außenbereich ist nur unter geeigneten Verlegebedingungen möglich. Insbesondere muss das Kabel vor direkter Sonneneinstrahlung geschützt werden. Für eine ungeschützte Verlegung im Freien ist die graue NYM-J Mantelleitung nicht vorgesehen.

Kann ich NYM-J direkt in der Erde verlegen?

Nein, NYM-J ist nicht für die direkte Erdverlegung vorgesehen. Für Leitungswege im Erdreich benötigst du ein dafür geeignetes Erdkabel, beispielsweise NYY-J. Ein einfaches Leerrohr macht NYM-J nicht automatisch für die Erdverlegung geeignet.

Welche Farben haben die fünf Adern?

Die Adern sind braun, schwarz, grau, blau und grün-gelb gekennzeichnet. Die grün-gelbe Ader ist der Schutzleiter. Die Aderkennzeichnung erfolgt nach DIN VDE 0293.

Ist das NYM-J Kabel flexibel?

Die Leitung ist für die feste Verlegung vorgesehen. Sie lässt sich unter Beachtung der herstellerseitigen Biegeradien verlegen, ist aber nicht als bewegliche Verlängerungsleitung, Kabeltrommelleitung oder flexible Geräteanschlussleitung gedacht.

Was bedeutet „flammwidrig nach EN 60332-1-2“?

Die Angabe beschreibt das Brandverhalten unter festgelegten Prüfbedingungen für eine einzelne Leitung. Flammwidrig bedeutet nicht feuerfest und garantiert keinen Funktionserhalt im Brandfall. Für besondere Brandschutzanforderungen muss eine entsprechend geeignete Leitung ausgewählt werden.

Für welche Temperaturen ist die Leitung ausgelegt?

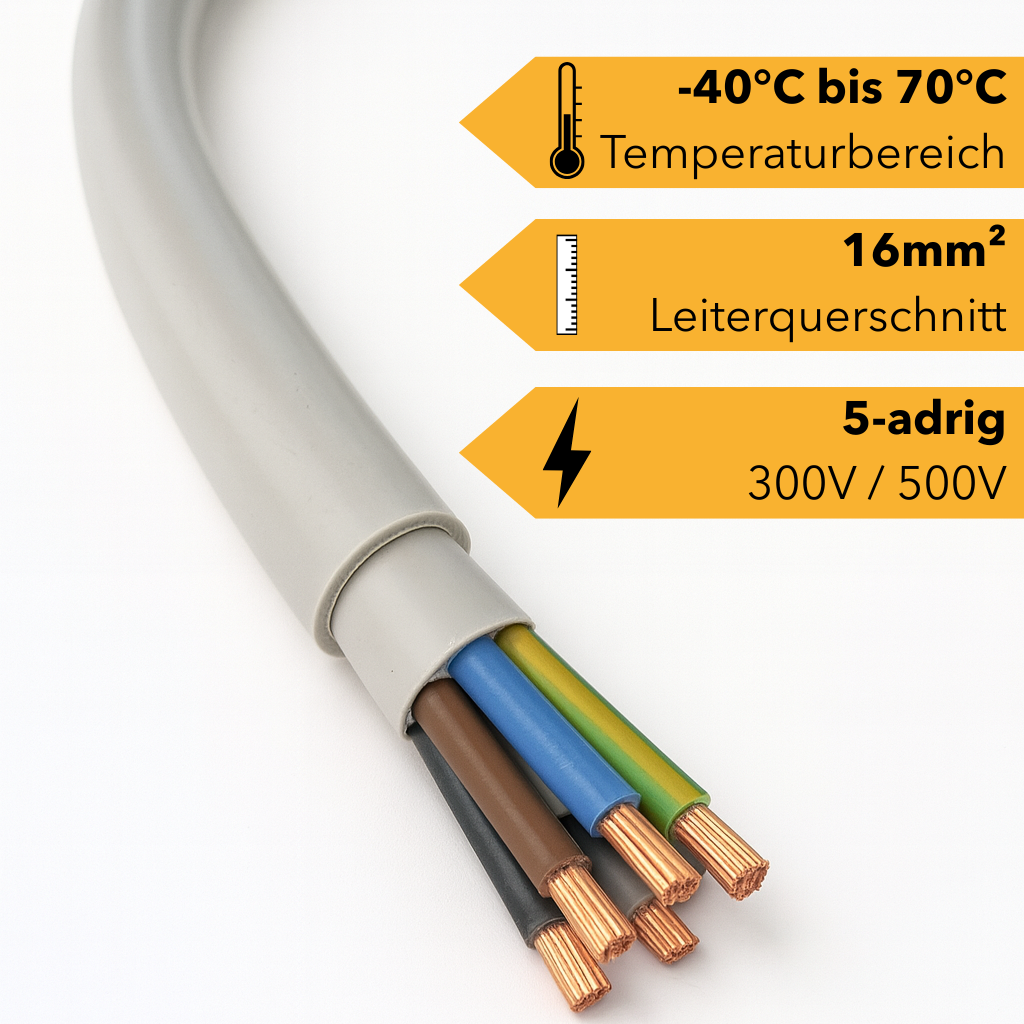

Für den fest verlegten Zustand ist ein Temperaturbereich von −40 °C bis +70 °C angegeben. Diese Werte gelten nicht automatisch für das Biegen und Verarbeiten während der Montage. Hierfür sind die Verlegebedingungen des jeweiligen Herstellers maßgeblich.

Wird die bestellte Kabellänge am Stück geliefert?

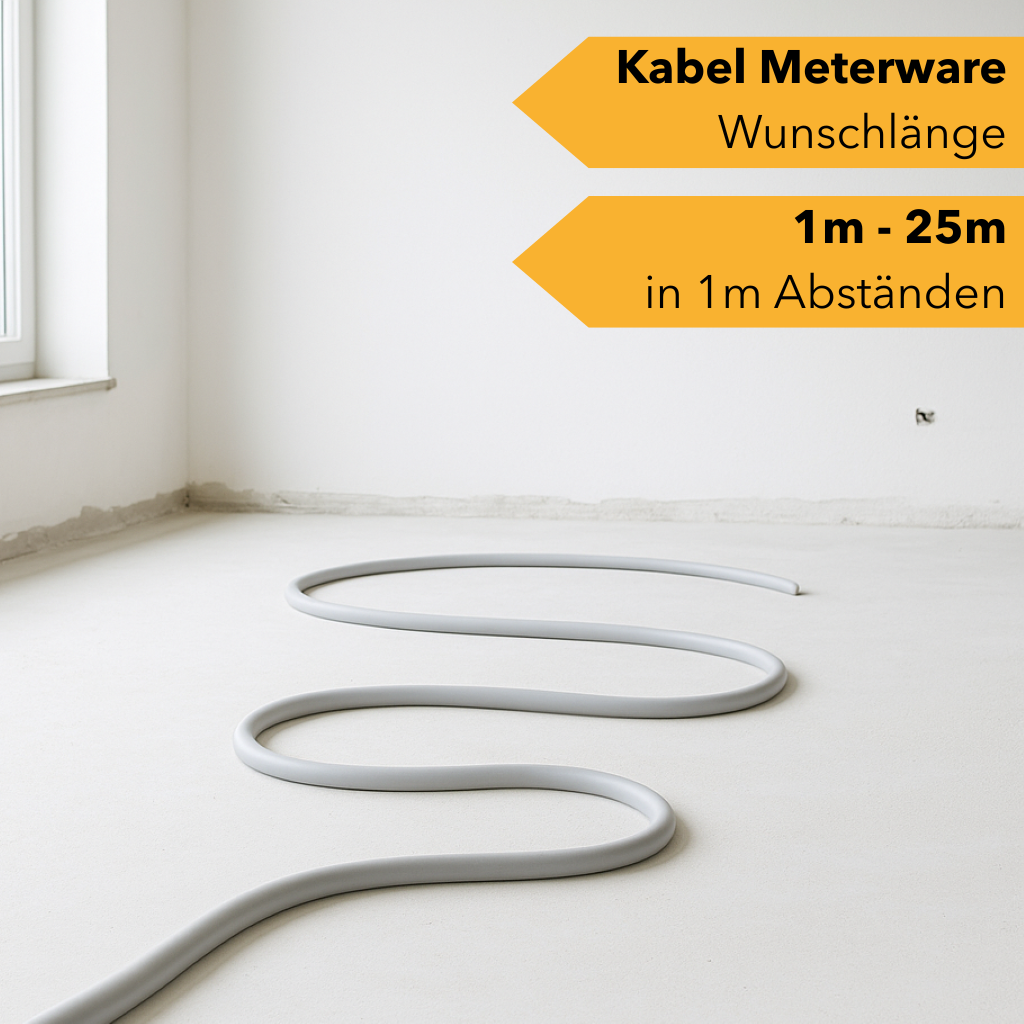

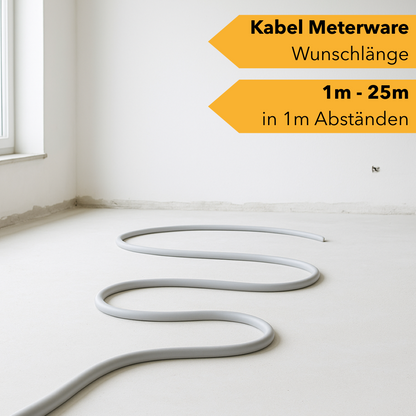

Ja, die ausgewählte Länge zwischen 1 und 25 Metern wird am Stück geliefert. Wähle die passende Variante und berücksichtige ausreichend Reserve für die Anschlusspunkte. Die Lieferlänge ist keine pauschale Aussage zur maximal zulässigen Leitungslänge deines Stromkreises.

Von welchem Hersteller stammt das Kabel?

Je nach Lagerverfügbarkeit liefern wir das NYM-J Kabel von XBK, Prysmian oder Waskönig + Walter. Der gelieferte Hersteller kann daher von der Produktabbildung abweichen.
