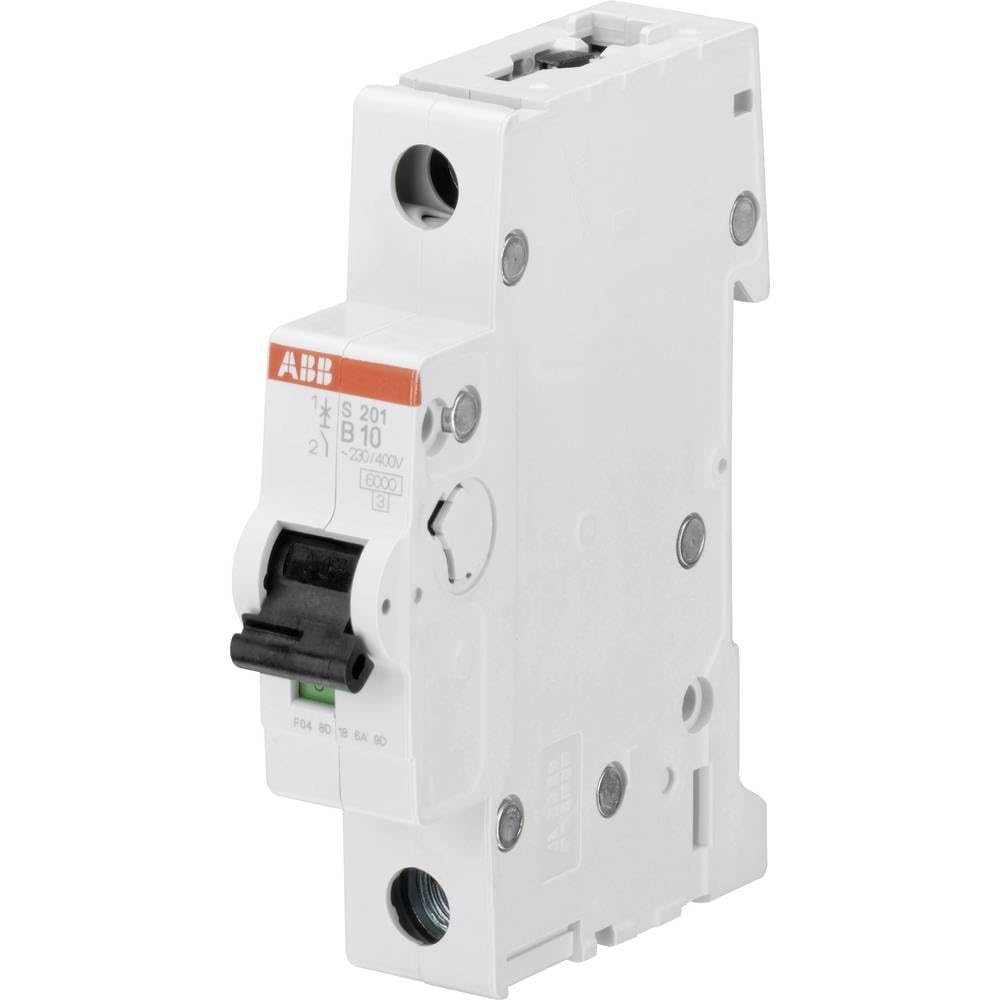

ABB S201-B10 Leitungsschutzschalter 10A 6kA 1-polig

ABB S201-B10 Leitungsschutzschalter 10A B-Charakteristik 1-polig – 6 kA

Der ABB S201-B10 ist ein hochwertiger Leitungsschutzschalter der S200-Serie, entwickelt für den zuverlässigen Schutz elektrischer Leitungen vor Überlast und Kurzschluss. Mit seiner kompakten Bauform und robusten Technik ist er ideal für den Einsatz in Wohn- und Industrieverteilungen.

Technische Daten

Bemessungsstrom (In): 10 A
Auslösecharakteristik: B (für Haushaltsgeräte und Leuchtenkreise)
Polzahl: 1-polig
Bemessungsspannung: 230 V AC / 400 V AC
Bemessungsisolationsspannung (Ui): 440 V
Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
Bemessungsschaltvermögen (Icn): 6 kA (nach EN 60898)
Kurzschlussausschaltvermögen (Icu): 10 kA (nach IEC 60947-2)
Energiebegrenzungsklasse: 3
Frequenzbereich: 50/60 Hz
Schutzart: IP20 (montiert auf DIN-Schiene mit Abdeckung IP40)
Betriebstemperaturbereich: -25 °C bis +55 °C
Verschmutzungsgrad: 3
Überspannungskategorie: III
Montage: DIN-Schiene (35 mm)
Breite: 17,5 mm (1 TE
Einbautiefe: 69 mm
Anschlusstechnik: Schraubklemme
Anzugsdrehmoment: 2,8 Nm
Leiterquerschnitt: 0,75 mm² bis 35 mm² (starr) / 0,75 mm² bis 25 mm² (mehrdrähtig mit Aderendhülse)

Produktmerkmale

Hohe Schaltfestigkeit: Mit einem Bemessungsschaltvermögen von 6 kA (nach EN 60898) schützt der S201-B10 zuverlässig vor Kurzschlüssen.
Plombierbarer Schaltgriff: Ermöglicht eine einfache und sichere Absicherung gegen unbefugtes Betätigen.
Zusatzeinrichtungen möglich: Kompatibel mit Erweiterungen wie Hilfsschaltern oder Fernbetätigungen.
Zertifizierungen: Erfüllt die Normen IEC/EN 60898-1, IEC/EN 60947-2 und UL 1077, geeignet für den weltweiten Einsatz.
